МЕГЕОН14022

Портативные измерители RLC (сопротивления, индуктивности, емкости)

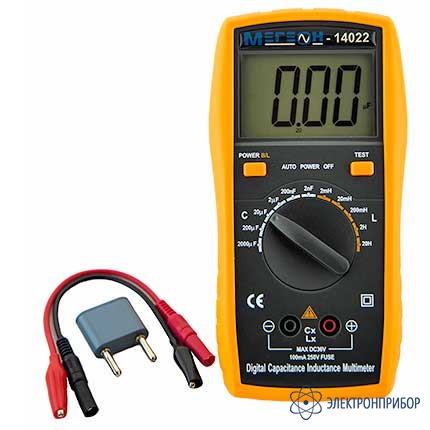

МЕГЕОН 14022 — измеритель LC

Код товара: 54921

    • Гарантия

      12 месяцев

    • Производитель

      МЕГЕОН

    • Артикул

      3186

    Описание измерителя LC МЕГЕОН 14022:

    В измерителе RLC МЕГЕОН 14022 использована инновационная интегральная схема, которая обеспечивает высокую точность и минимальные показатели погрешности.

    Входной канал прибора оснащен защитой от перегрузки, что обеспечивает безопасное использование прибора и его долговечность. На дисплее измерителя иммитанса МЕГЕОН 14022 отображается вся необходимая информация - полученные данные, активированные функции, уровень заряда аккумулятора.

    Особенности измерителя LC МЕГЕОН 14022:

    • Входной канал с защитой от перегрузки;
    • ЖК-дисплей с интегрированной яркой подсветкой;
    • Работа в условиях повышенного воздействия магнитных полей;
    • Отображение уровня заряда аккумулятора на дисплее;
    • Компактные габариты и малый вес обеспечивают легкость эксплуатации.

  • Технические характеристики измерителя LC МЕГЕОН 14022:

    Параметр Значение
    Измерение индуктивности (L)
    Диапазон 2 мГн;
    20 мГн;
    200 мГн;
    2 Гн;
    20 Гн
    Точность ±(2%+5зн) в диапазоне 2 мГн - 200 мГн;
    ±(5%+5зн) в диапазоне 2 Гн;
    ±(5%+15зн) в диапазоне 20 Гн
    Разрешение 1 мкГн в диапазоне 2 мГн;
    10 мкГн в диапазоне 20 мГн;
    100 мкГн в диапазоне 20 мГн;
    1 мГн в диапазоне 2 Гн;
    10 мГн в диапазоне 20 Гн
    Частота тестового сигнала 1 кГц в диапазоне 2 мГн - 2 Гн;
    100 Гц в диапазоне 20 Гн
    Ток, протекающий через индуктивность при измерении 150 мкА в диапазоне 2 мГн - 2 Гн;
    15 мкА в диапазоне 20 Гн
    зн - значение единицы младшего разряда
    Измерение емкости (С)
    Диапазон 2 нФ;
    20 нФ;
    200 нФ;
    2 мкФ;
    20 мкФ;
    200 мкФ;
    1000 мкФ
    Точность ±(1%+5зн) в диапазоне 2 нФ - 200 нФ;
    ± (2%+5зн) в диапазоне 2 мкФ - 200 мкФ
    Разрешение 1 пФ в диапазоне 2 нФ;
    10 пФ в диапазоне 20 нФ;
    100 пФ в диапазоне 200 нФ;
    1 нФ в диапазоне 2 мкФ;
    10 нФ в диапазоне 20 мкФ;
    100 нФ в диапазоне 200 мкФ;
    1 мкФ в диапазоне 1000 мкФ
    Частота тестового сигнала 1 кГц в диапазоне 2 нФ - 2 мкФ;
    100 Гц в диапазоне 20 мкФ - 1000 мкФ
    Напряжение на выводах конденсатора 150 мВ в диапазоне 2 нФ - 20 мкФ;
    15 мВ в диапазоне 200 мкФ;
    1,5 мВ в диапазоне 1000 мкФ
    зн - значение единицы младшего разряда
    Измерение температурного коэффициента
    Емкость < 0,5 мкФ – 0,1%/°C;
    > 0,5 мкФ – 0,2%/°C
    Индуктивность < 0,5 Гн – 0,2%/°C;
    > 0.5 Гн – 0,5%/°C
    Погрешность нуля
    Емкость < 5пФ
    Индуктивность < 10мкГн
    Общие характеристики
    Защита от перегрузки Плавкий предохранитель
    Дисплей ЖК, максимальное показание 1999
    Измеряемые величины L (индуктивность), C (емкость)
    Установка нуля Автоматическая
    Индикатор перегрузки Только символ "1" на дисплее
    Скорость обновления 3 раза в секунду
    Рабочая температура 0°C - 40°C
    Относительная влажность <80%
    Питание Одна стандартная батарея 9В типа "Крона"
    Размеры 190 х 85 х 55 мм
    Масса Около 320 г (включая батарею)

  • Комплект поставки МЕГЕОН 14022

    № Наименование Количество
    1 Измеритель LC МЕГЕОН 14022 1

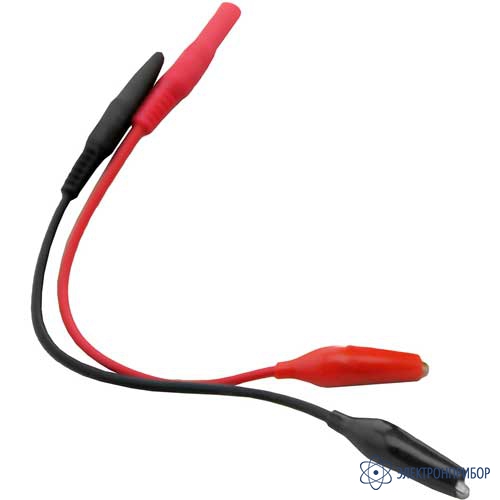

    2 Щупы с зажимами "крокодил" (красный и черный) 1
    3 Батарея 9В тип "Крона"  1
    4 Руководство по эксплуатации 1
    5 Паспорт 1

  • Файлы для МЕГЕОН 14022

Файлы для МЕГЕОН 14022
