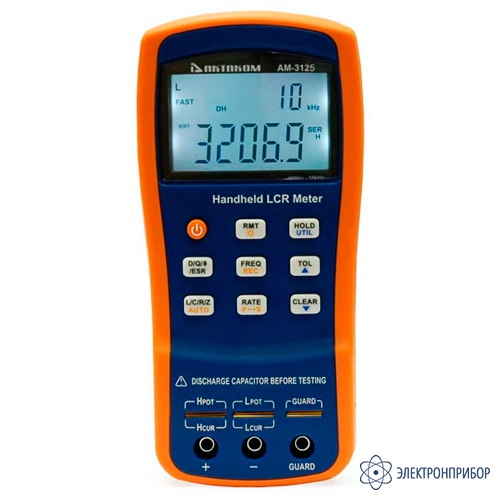

АМ-3125 — измеритель RLC

Код товара: 26633
  • 2-3 дня
    55171-13

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55171-13 до 19.07.2029

    • Производитель

      АКТАКОМ

    Сертификаты

    Описание измерителя RLC АМ-3125:

    Высокопроизводительный портативный RLC-метр АМ-3125 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро и удобно.

    Измерители RLC АМ-3125 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.

    Назначение измерителя RLC АМ-3125:

    • Выборочный контроль качества на производственной линии;
    • Тестирование компонентов в ремонтных мастерских и сервисных службах;
    • Сортировка и отбор компонентов по параметрам;
    • Входной контроль при приёмке партии (особенно в полевых условиях);
    • Лабораторные исследования параметров при разработке и тестировании.

    Особенности измерителя RLC АМ-3125:

    • Тестовая частота до 100 кГц;
    • Базовая погрешность 0,25%;
    • Разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь;
    • Высокая скорость измерений (до 4 изм/с);
    • Возможность процентного отображения и режим многоступенчатого компаратора;
    • 5-ти проводная технология;
    • Сканирующий режим определения типа тестируемого компонента;
    • Фиксированный выходной импеданс 100 Ом;
    • Фиксация текущего, минимального, максимального и среднего значения;
    • Яркий, современный дизайн;
    • Ультра-малое энергопотребление (25 мА);
    • Mini-USB интерфейс для быстрого подключения к ПК и обработки данных.

  • Технические характеристики измерителя RLC АМ-3125:

    Параметр Значения
    Функции
    Измеряемые параметры Первичные: L / C / R / Z
    Вторичные: В / Q / Θ / ESR
    Диапазоны измерений Сопротивление: 0,3999 Ом; ...; 10,000 МОм
    Индуктивность: 3,999 мкГн; ...; 1000,0 Гн
    Ёмкость: 3,999 пФ; ...; 20,000 мФ
    Добротность/Тангенс угла потерь: 0,0001...9999
    Эквивалентные схемы замещения Последовательная и параллельная
    Режимы измерения Автоматический и ручной
    Выбор диапазона Автоматический
    Тестовые входы 5-ти проводная схема (щупы или пинцет Кельвина)
    3-х проводная схема (для коротких выводов с зажимом "крокодил")
    Скорость измерений Быстрая: 4 изм./с
    Медленная: 1,5 изм/с
    Калибровка Короткозамкнутая, Открытая
    Режим допусков 1% / 5% / 10% / 20%
    Защита входов 0,1 А / 250 В
    Интерфейс Mini-USB (виртуальный последовательный порт)
    Тестовый сигнал
    Тестовая частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
    Тестовое напряжение 0,6 В (с.к.з.)
    Выходной импеданс 100 Ом
    Дисплей
    Тип дисплея ЖКИ, 2 параметра
    Подсветка при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек
    при питании от адаптера: непрерывная подсветка до ручного отключения
    Показания первичные параметры: 40 000 отсчётов
    вторичные параметры: разрешение - 0,0001
    Базовая погрешность 0,25%
    Питание
    Тип батарей Аккумуляторы 8,4 В Ni-MH 200 mAH (LH-200H7C)
    Сетевой адаптер вход: 220 В (1±10%) / 50 Гц
    выход: 12...15 В (пост.)
    Рабочий ток макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
    Потребляемый ток в выкл. сост. 2 мкА
    Время работы батарей 6 часов (типично для новых заряж. Ni-MH батарей)
    Автоотключение питания 5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
    Индикатор разряда батарей <6,8 В
    Общие характеристики
    Стандарт безопасности IEC 61010-1:2001; IEC 61326-2-1:2005
    Рабочие условия 0...40°С, влажность <90%
    Габаритные размеры 190х90х41 мм
    Масса 350 г

  • Комплект поставки АМ-3125

    № Наименование Количество
    1. Измеритель RLC АМ-3125 1
    2. Щупы Кельвина (5-ти проводные) 1
    3. Пинцет-адаптер для SMD компонентов АСА-3123 1
    4. Короткие выводы с штырьевыми контактами и зажимами "крокодил" (красный и чёрный) 2
    5. Аккумуляторная батарея 8,4 В NiMH 200 mAH 1
    6. Сетевой адаптер 1
    7. Кабель mini-USB для подключения к ПК 1
    8. Руководство по эксплуатации 1
    9. Программное обеспечение Aktakom Mini RLC Smart Aktakom Mini RLC Smart 1
    10. Программное обеспечение AM-312x-SW 1

    Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
