IT 8 Pt/Tэкс L3, IT8Pt/TэксL3

Термометры (контактное измерение температуры)

IT-8-Pt/Tэкс-G2 — измеритель температуры цифровой портативный двухканальный повышенной точности

Код товара: 66959
  • 56749-14
    Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-G2 Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-G2 Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-G2 Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-G2
    Является модификацией IT-8

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56749-14 до 01.12.2028

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Измерители температуры переносные двухканальные IT-8 предназначены для преобразования выходных сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, термоэлектрических преобразователей) и отображения на цифровом индикаторе текущего значения температуры.

    Измерители температуры цифровые портативные IT-8 применяются в пищевой промышленности, сельском и коммунальном хозяйствах, машиностроении, нефтегазовой отрасли и других отраслях промышленности, при научных исследованиях.

    Описание измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Отечественные измерители температуры цифровые портативные IT-8 имеют два канала измерения. Каждый из каналов рассчитан на работу с определённым типом датчиков (термопреобразователей). Датчики подключаются к прибору при помощи соединителей. Для подключения термопар используются плоские мини соединители (L2) с двумя ножевыми контактами. Цвет соединителя говорит о типе подключаемой термопары: зелёный или жёлтый – ХА(К), оранжевый – ТПП(S), ТПП(R).

    Для подключения термосопротивлений к измерителю температуры используется или плоский мини соединитель (L3) с тремя ножевыми контактами белого цвета, или круглый герметичный соединитель (R) с четырьмя контактами. Плоские мини соединители расположены на верхней торцевой поверхности прибора, круглый - на нижней торцевой поверхности.

    Обозначение конструктивного исполнения Тип входа (в соответствии с ОТ) Вид соединителя (в соответствии с ТУ)
    G1 ТS(Pt) и встроенный термометр круглый
    G2 ТS(Pt) и встроенный термометр плоский (2 конт для Pt, 3 конт для TS)
    G3 ХА(К) и температура холодного спая плоский (2 конт)
    G4 2ТП или 2Pt (Pt1000) два плоских (2 конт)
    G5 TS(Pt) и ТП плоский (2 конт для Pt, 3 конт для TS или круглый) и плоский (2 конт)

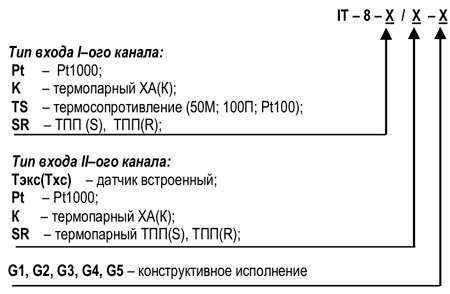

    Варианты исполнения  измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    В зависимости от типа входа каждого канала и конструкции соединителей имеются восемь модификаций измерителя IT-8.

    IT-8-Pt/Tэкс-G1 IT-8-Pt/Tэкс-G2 IT-8-K/Tхс-G3 IT-8-TS/Tэкс-G1 IT-8-TS/Tэкс-G2
    канал 1 - Pt1000|2-х пров. канал 1 - Pt1000|2-х пров. канал 1 - ХА(K) канал 1 - 50М, 100П, Pt100|3-х пров. канал 1 - 50М, 100П, Pt100|3-х пров.
    канал 2 - темп.корпуса канал 2 - темп.корпуса канал 2 - темп.корпуса канал 2 - темп.корпуса канал 2 - темп.корпуса
    - - - - -
    IT-8-TS/SR-G5 IT-8-TS/K-G5 IT-8-Pt/Pt-G4 IT-8-SR/SR-G4 IT-8-K/K-G4
    канал 1 - ТПП(S), ТПП(R) канал 1 - ХА(K) канал 1 - Pt1000|2-х пров. канал 1 - ТПП(S), ТПП(R) канал 1 - ХА(K)
    канал 2 - 50М, 100П, Pt100|3-х пров. канал 2 - 50М, 100П, Pt100|3-х пров. канал 2 - Pt1000|2-х пров. канал 1 - ТПП(S), ТПП(R) канал 1 - ХА(K)

    -

    -

    -

    Измерители с типом входа Тс имеют только один канал для подключения внешнего датчика. Второй канал используется для индикации температуры самого прибора при помощи встроенного в корпус датчика.

    Благодаря повышенной точности электронного термометры IT-8, погрешность измерения определяется, в основном, подключаемым датчиком. Таким образом, измеритель температуры может работать с несколькими датчиками. Диапазон измерения прибора с датчиком определяется диапазоном измерения датчика. При необходимости можно провести юстировку цифрового измерителя температуры с конкретным датчиком в необходимом диапазоне измеряемых температур. При этом заводские настройки измерителя остаются неизменными.

    Учитывая, что портативные электронные термометры IT-8 могут эксплуатироваться в диапазоне температуры от минус 40 (50)°С до плюс 55°С, сведена к минимуму дополнительная температурная погрешность.

    С измерителем температуры предлагается широкий ассортимент датчиков, позволяющих проводить контроль различных объектов, а также удлинительных и соединительных кабелей.

    Сервисные функции измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    • Запоминание максимального, минимального значений;
    • Звуковая, световая сигнализация о выходе за заданный порог;
    • Возможность корректировки сдвига и наклона характеристики;
    • Автоматическое отключение питания через 1…60 минут;
    • Диагностика состояния элементов питания;
    • Автоматический переход в экономичный режим.

    Особенности измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    • Диапазон измерения от -200 до +1700°С;
    • 2 канала измерения;
    • Высокая точность;
    • Широкий диапазон температуры эксплуатации от -40°С;
    • Низкая дополнительная температурная погрешность;
    • Задание порога звуковой и световой сигнализации;
    • Запоминание максимальных и минимальных значений;
    • Подключение датчиков через соединители;
    • Яркий большой светодиодный индикатор;
    • Возможность пользовательской юстировки с датчиком без нарушения заводской настройки;
    • Наличие широкого ассортимента датчиков, соединительных кабелей;
    • Прочный, герметичный, с прорезиненными вкладышами корпус;
    • IT-8 - это российский электронный термометр, идеальный вариант для импортозамещения дорогих зарубежных приборов.

    Применяемые зонды измерителя измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Фото зонда Обозначение зонда Тип зонда Совместимость с модификациями
    IT-8-Pt/Tэкс-G1 IT-8-Pt/Tэкс-G2 IT-8-K/Tхс-G3 IT-8-TS/Tэкс-G1 IT-8-TS/Tэкс-G2 IT-8-TS/SR-G5 IT-8-TS/K-G5 IT-8-Pt/Pt-G4 IT-8-SR/SR-G4 IT-8-K/K-G4
    Термопреобразователи сопротивления

    К1И-ВП    		 Встроенный, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-ВВ    		 Встроенный, воздушный ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-КП    		 С кабелем, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К1И-КК    		 С кабелем, погружной ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    К2-КП    		 С кабелем, в виде гильзы ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -
    Удлинительные и соединительные кабели для термопреобразователей сопротивления

    С1-2    		 Для увеличения расстояния от датчика до измерителя ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С2-2    		 Для увеличения расстояния от датчика до измерителя ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С1-1    		 Для подключения внешних датчиков к измерителю ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -

    С2-1    		 Для подключения внешних датчиков к измерителю ✓ ✓ - ✓ ✓ ✓ ✓ ✓ - -
    Преобразователи термоэлектрические (термопары)

    К11-Р    		 Встроенный, гибкий - - ✓ - - - ✓ - - ✓

    К1-ВП    		 Встроенный, погружной - - ✓ - - - ✓ - - ✓
    Зонд погружаемый усиленный ЗПГУ 8.150, ЗПГУ 8.300, ЗПГУ 8.500, ЗПГУ 8.1000, ЗПГУ 8.1500
    К1-ВВ    		 Встроенный, воздушный - - ✓ - - - ✓ - - ✓

    К1-КП    		 С кабелем, погружной - - ✓ - - - ✓ - - ✓

    К1-КПФ    		 С кабелем, погружной, для агрессивных сред - - ✓ - - - ✓ - - ✓

    КП1    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓

    КП2    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓

    КП3    		 С кабелем, поверхностный - - ✓ - - - ✓ - - ✓
    Удлинительные и соединительные кабели для преобразователей термоэлектрических

    СК1-К    		 Для увеличения расстояния от датчика до измерителя  - - ✓ - - - ✓ - - ✓

    СК2-К    		 Для подключения внешних датчиков к измерителю - - ✓ - - - ✓ - - ✓

  • Технические характеристики измерителя температуры цифрового портативного двухканального повышенной точности IT-8:

    Наименование модификации Канал Тип входа Диапазон измерения, °С Пределы допускаемой абсолютной основной погрешности, °С Тип соединителя
    IT-8-Pt/Tэкс-G1
    IT-8-Pt/Tэкс-G2    		 1 Pt1000 -200…+800 ±(0,2+0,001Т*) G1 или G2
    2 встроенный -40…+55 ±1,0
    IT-8-K/Tхс-G3 1 K -50…+1200 ±(0,5+0,0005Т*) G3
    2 встроенный -40…+55 ±1,0
    IT-8-TS/Tэкс-G1
    IT-8-TS/Tэкс-G2
         		 1 программируемый - ±(0,2+0,001Т*) G1 или G2
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 встроенный -40…+55 ±1,0
    IT-8-TS/SR-G5 1 программируемый - ±(0,2+0,001Т*) G5
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 программируемый SR -50…+1700 ±(0,5+0,0005Т*)
    IT-8-TS/K-G5 1 программируемый - ±(0,2+0,001Т*) G5
    50М -100…+200
    100П -200…+800
    Pt100 -200…+800
    2 K -50…+1200 ±(0,5+0,0005Т*)
    IT-8-Pt/Pt-G4 1 Pt1000 -200…+800 ±(0,2+0,001Т*) G4
    2 Pt1000 -200…+800 ±(0,2+0,001Т*)
    IT-8-SR/SR-G4 1 программируемый S, R -50…+1700 ±(0,5+0,0005Т*) G4
    2 программируемый S, R -50…+1700 ±(0,5+0,0005Т*)
    IT-8-K/K-G4 1 K -50…+1200 ±(0,2+0,0005Т*) G4
    2 K -50…+1200 ±(0,2+0,0005Т*)
    Общие характеристики
    Параметр Значение
    Количество каналов измерения 2
    Питание 4 элемента типа ААА напряжением 1,5 В
    Дополнительная температурная погрешность прибора, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения плюс 20 °С не более ±(0,1+0,0006Т) °С
    на каждые 10 °С изменения температуры окружающей среды
    Дискретность отсчёта результатов измерения прибора Для канала с типом входа – Pt, TS в диапазоне от -200 до -100°С 1,0°С
    в диапазоне от -99,9 до +800°С 0,1°С
    Для канала с типом входа – К, SR в диапазоне от -50,0 до +999,9°С 0,1°С
    в диапазоне от +1000 до +1700°С 1,0°С
    Время измерения температуры по каждому каналу прибора для канала с типом входа Pt, TS не более 0,9 с
    для канала с типом входа – К, SR не более 0,3 с
    Время непрерывной работы до смены элемента питания ÷200 часов
    Примечания:
    1. Диапазон измерения температуры прибора с термопреобразователем равен области пересечения диапазонов измерения прибора и термопреобразователя, а суммарная абсолютная погрешность равна сумме абсолютных погрешностей прибора и термопреобразователя.
    2. Датчиком температуры холодного спая (температуры прибора) в измерителе температуры служит интегральный датчик, имеющий хороший тепловой контакт с соединителем.
    3. С целью уменьшения суммарной погрешности измерителя температуры и термопреобразователя в приборе имеется возможность юстировки введением поправочных коэффициентов.

  • Комплект поставки IT-8-Pt/Tэкс-G2

    № Наименование Количество
    1 Измеритель температуры цифровой портативный двухканальный повышенной точности IT-8-Pt/Tэкс-G2 1
    2 Элемент питания ААА 4
    3 Ответная часть (части) соединителя (соединителей) 1
    4 Руководство по эксплуатации 1
    5 Сумка для переноски прибора 1

    Дополнительная комплектация IT-8-Pt/Tэкс-G2

    (Поставляется за отдельную плату)

    № Наименование
    1 Термопреобразователи сопротивления
    2 Преобразователи термоэлектрические
    3 Кабели соединительные
    4 Методика юстировки
