ТмК-12 — термометр многофункциональный

Код товара: 68607
  • 85763-22

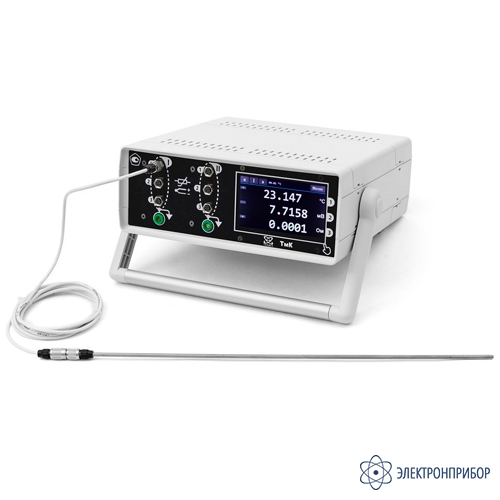

    Термометр многофункциональный ТмК-12 Термометр многофункциональный ТмК-12

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      85763-22 до 07.06.2027

    Назначение термометра многофункционального ТмК-12:

    Термометры многофункциональные ТмК предназначены для измерений температуры, а также электрических сигналов от термопреобразователей сопротивления (ТС), термисторов и термоэлектрических преобразователей (ТП).

    Описание термометра многофункционального ТмК-12:

    Принцип действия термометров основан на измерении сигналов первичных преобразователей с последующим вычислением значений температуры с помощью определенных функций преобразования на основании полученных результатов измерений.

    Измерительный модуль имеет три канала, каждый из которых может работать в одном из трех режимов измерений:
    - U — режим измерений сигналов постоянного электрического напряжения;
    - R1.0 — режим измерений сигналов электрического сопротивления постоянного тока с током питания не более 1,0 мА;
    - R0.1 — режим измерений сигналов электрического сопротивления постоянного тока с током питания не более 0,1 мА.

    Датчик температуры представляет собой платиновый термопреобразователь сопротивления с индивидуальной градуировочной характеристикой преобразования, погружного типа в корпусе из нержавеющей стали. Датчик температуры подключается к первому каналу первого измерительного модуля с помощью кабеля-удлинителя, имеющего разъемное или безразъемное соединение с датчиком.

  • Технические характеристики термометра многофункционального ТмК-12:

    Параметр Значение
    Диапазон измерений температуры с использованием датчика температуры (из комплекта поставки), °С От –80 до +300
    Диапазон измерений постоянного электрического напряжения, мВ От –1000 до +1000
    Диапазон измерений электрического сопротивления постоянного тока, Ом: в режиме R1.0 От 0,1 до 3000
    в режиме R0.1 От 100 до 10000
    Пределы допускаемой абсолютной погрешности измерений температуры при погружении датчика температуры из комплекта поставки на глубину не менее 75 мм, °С в диапазоне от –80 до +200 °С включительно ±0,02
    в диапазоне св. +200 °С ±0,03
    Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, мВ ±(0,0005+5·10-5·|U|)
    электрического сопротивления постоянного тока в режиме R1.0, Ом ±(0,0002+1·10–5·R)
    электрического сопротивления постоянного тока в режиме R0.1, Ом ±(0,0004+4·10–5 ·R)
    Пределы допускаемой абсолютной погрешности измерений температуры с использованием термоэлектрического преобразователя (без учета погрешности самих термоэлектрических преобразователей и влияния температуры свободных концов) хромель-алюмелевый ТХА (К) в диапазоне температур от –270 до +1372 °C ±0,1
    вольфрам-рениевый ТВР (А-2, А-3) в диапазоне температур от 0 до +1800 °С ±0,2
    платинородий-платинородиевый ТПР30/6 (В) в диапазоне температур от 0 до +1820 °C ±0,2
    хромель-константановый ТХКн (E) в диапазоне температур от –270 до +1000 °C ±0,1
    вольфрам-рениевый ТВР (А-1) в диапазоне температур от 0 до +2500 °C ±0,1
    железо-константановый ТЖК (J) в диапазоне температур от –210 до +1200 °C ±0,1
    хромель-копелевый ТХК (L) в диапазоне температур от –200 до +800 °C ±0,1
    медь-копелевый ТМК (M) в диапазоне температур от –200 до +100 °C ±0,1
    нихросил-нисиловый ТНН (N) в диапазоне температур от –270 до +1300 °C ±0,1
    платинородий-платиновый ТПП13/0 (R) в диапазоне температур от –50 до +1768 °C ±0,2
    платинородий-платиновый ТПП10/0 (S) в диапазоне температур от–50 до +1768 °C ±0,2
    медь-константановый ТМК (Т) в диапазоне температур от –270 до +400 °C ±0,1
    золото-платиновый Au/Pt в диапазоне температур от 0 до +1000 °C ±0,1
    платино-палладиевый Pt/Pd в диапазоне температур от 0 до +1500 °C ±0,1
    платинородий-платиновый эталонный ППО в диапазоне температур от +300 до +1200 °C ±0,1
    платинородий-платинородиевый эталонный ПРО в диапазоне температур от +600 до +1800 °C ±0,1
    Пределы допускаемой абсолютной погрешности измерений температуры с использованием термопреобразователей сопротивления (без учета их погрешности), в режиме измерений R1.0, °C в диапазоне температур от –200 до +1100 °С для ТС с номинальным сопротивлением:
    10 Ом;
    25 Ом;
    50 Ом;
    100, 200 и 500 Ом

    ±(0,008+1·10–5·|t|);
    ±(0,005+1·10–5·|t|);
    ±(0,004+1·10–5·|t|);
    ±(0,003+1·10–5·|t|)
    в диапазоне температур от –200 до +550 °С для ТС с номинальным сопротивлением 1000 Ом ±(0,003+1·10–5·|t|)
    Пределы допускаемой абсолютной погрешности измерений температуры с использованием термопреобразователей сопротивления (без учета их погрешности), в режиме измерений R0.1, °C в диапазоне температур от 0 до +1100 °С для ТС с
    номинальным сопротивлением 100 Ом    		 ±(0,01+5·10–5·|t|)
    в диапазоне температур от –100 до +1100 °С для ТС с
    номинальным сопротивлением 200 Ом
    в диапазоне температур от –150 до +1100 °С для ТС с
    номинальным сопротивлением 500 Ом
    в диапазоне температур от –200 до +1100 °С для ТС с
    номинальным сопротивлением 1000 Ом
    Индикация измеряемых величин Цифровая
    Цена единицы младшего разряда при измерении электрического сопротивления постоянного тока, Ом 0,0001
    постоянного электрического напряжения, мВ 0,0001
    температуры, °C:
    ТС;
    ТП    		 0,001;
    0,01
    Параметры электрического питания напряжение питающей сети, В 230±23
    частота питающей сети, Гц 50±1
    Габаритные размеры, мм, не более термометр с двумя измерительными модулями 300 × 260 × 140
    термометр с четырьмя измерительными модулями 410 × 260 × 140
    датчик температуры Ø4,3 × 450
    Масса, кг, не более термометр с двумя измерительными модулями 2,6
    термометр с четырьмя измерительными модулями 3,5
    Условия эксплуатации температура окружающего воздуха, °С от +18 до +28
    относительная влажность воздуха при +25 °С, %, не более 80
    Средний срок службы, лет 7
    Средняя наработка на отказ, ч 5000
    U — измеренное значение постоянного электрического напряжения, мВ;
    R — измеренное значение электрического сопротивления постоянного тока, Ом;
    t — измеренное значение температуры, °С

  • Комплект поставки ТмК-12

    № Наименование Количество
    1 Термометр многофункциональный ТмК-12 1
    2 Датчик температуры 1
    3 Кабель-удлинитель датчика температуры 1
    4 Ответная часть разъема 6
    5 Сетевой кабель 1
    6 USB кабель 1
    7 Руководство по эксплуатации 1
