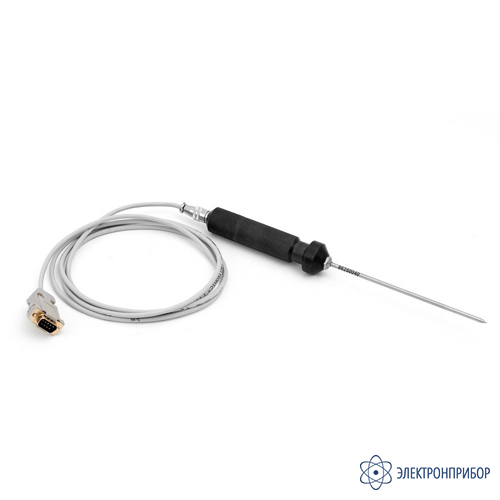

ТДС-150Р — преобразователь температуры
Код товара: 84211-
Назначение преобразователя температуры ТДС-150Р:
Преобразователи температуры ТДС предназначены для создания распределенных систем термометрии, отличающихся как высокой точностью измерения температуры, так и значительной надежностью, позволяющей применять их не только в лабораторных, но и в полевых условиях.
Пример такой системы — контроль температуры подачи воды на комплексе рыборазведения:
Рис.1. Пример топологии системы на основе преобразователей температуры ТДС
Программное обеспечение позволяет управлять сетью из 32 термометров ТДС.
Рис.2. Интерфейс программного обеспечения
ПО позволяет настраивать сеть, управлять процессом измерения и документировать его результаты.

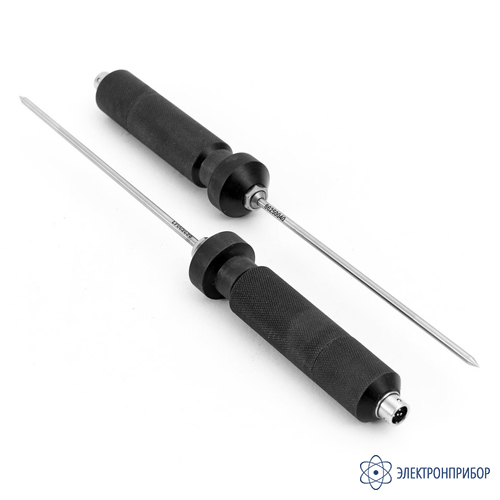

Конструктивные особенности преобразователя температуры ТДС-150Р:
- удобная пластиковая рукоять;
- чувствительный элемент — Pt1000;
- щуп изготовлен из нержавеющей стали марки AISI 304;
- длина щупа— 150 мм;
- не предназначен для измерений в агрессивных средах.
Особенности преобразователя температуры ТДС-150Р:
- измеряет температуру, преобразовывает ее в цифровой код и передает этот код через встроенный интерфейс RS‑485;
- диапазон -50...+300 °С, разрешение 0,01 °С, погрешность ±0,1 °С;
- погружаемый датчик в форме щупа изготовлен из нержавеющей стали;
- прочное механическое соединение между датчиком и электроникой исключает влияние помех;

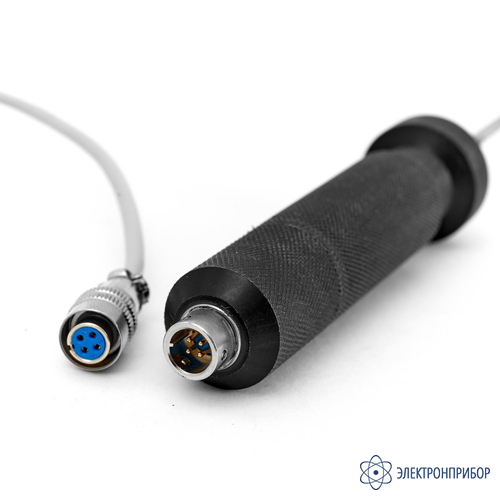

- 4-х контактное надежное разъемное соединение с электрическим кабелем.
-
-
Технические характеристики преобразователя температуры ТДС-150Р:
Параметр Значение Диапазон измерений -50...+300 °С Предел допускаемой абсолютной погрешности измерений
- в диапазоне -50,00...+199,99 °С
- в диапазоне +200,0...+300,0 °С
±0,1 °С
±0,2 °СВремя термической реакции при 50% изменения температуры (контролируемая среда - вода, скорость потока не более 0,4 мм/с) 7 c Минимальная глубина погружения датчика 75 мм Габаритные размеры Ш×Г×В:
- электронного блока
- погружаемой части датчика температуры
Ø30×140 мм
Ø4×150 ммМасса 0,06 кг Питание 5±0,5 В, 0,15 А -
Комплект поставки ТДС-150Р
№ Наименование Количество 1 Преобразователь температуры ТДС-150Р 1 2 Кабель связи ТДС-RS485 1 3 Руководство по эксплуатации 1 4 Протокол обмена 1 -
