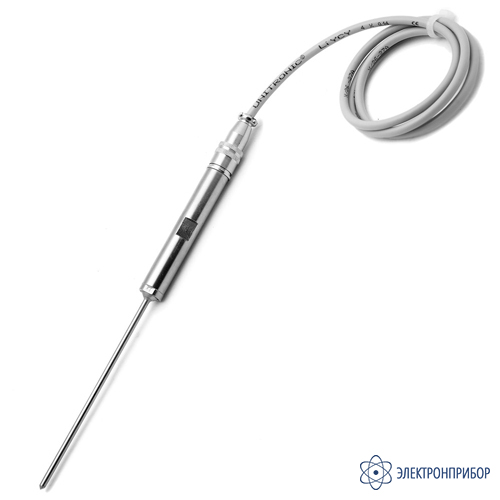

ТДС — преобразователь температуры
Код товара: 82324-
Назначение преобразователя температуры ТДС:
Преобразователи температуры ТДС предназначены для создания распределенных систем термометрии, отличающихся как высокой точностью измерения температуры, так и значительной надежностью, позволяющей применять их не только в лабораторных, но и в полевых условиях.
Пример такой системы — контроль температуры подачи воды на комплексе рыборазведения:
Рис.1. Пример топологии системы на основе преобразователей температуры ТДС
Программное обеспечение позволяет управлять сетью из 32 термометров ТДС.

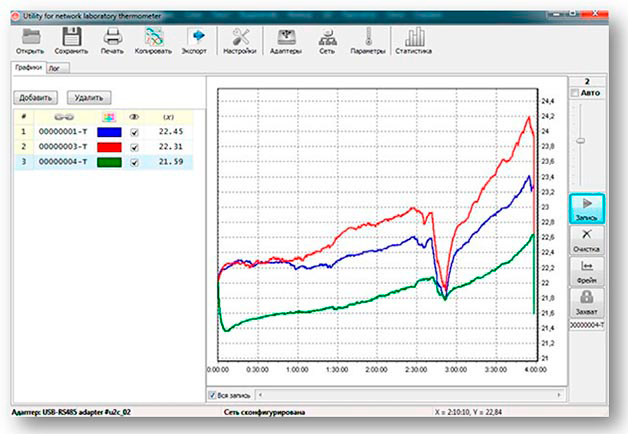

Рис.2. Интерфейс программного обеспечения
ПО позволяет настраивать сеть, управлять процессом измерения и документировать его результаты.
Конструктивные особенности преобразователя температуры ТДС:
- чувствительный элемент — Pt1000;
- чехол изготовлен из нержавеющей стали марки 12Х18Н10Т;

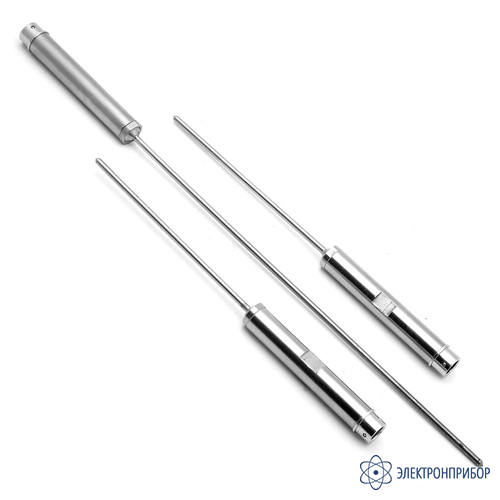

- стандартная длина погружаемой части — 240 мм, преобразователь может быть изготовлен с длиной погружаемой части от 90 до 550 мм;
- не предназначен для измерений в агрессивных средах.
Особенности преобразователя температуры ТДС:
- измеряет температуру, преобразовывает ее в цифровой код и передает этот код через встроенный интерфейс RS‑485;
- диапазон -50...+300 °С, разрешение 0,01 °С, погрешность ±0,1 °С;
- компактная электроника размещается в прочном металлическом чехле;
- погружаемая часть датчика температуры диаметром 3 мм и длиной от 90 до 550 мм;
- погружаемый датчик в форме щупа изготовлен из нержавеющей стали;
- прочное механическое соединение между датчиком и электроникой исключает влияние помех;

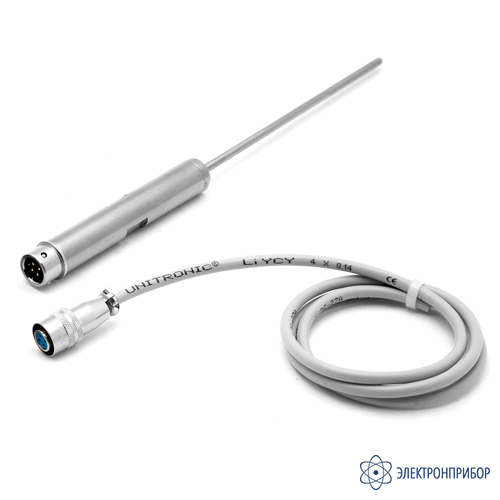

- 4-х контактное надежное разъемное соединение с электрическим кабелем.
-
-
Технические характеристики преобразователя температуры ТДС:
Параметр Значение Диапазон измерений -50...+300 °С Предел допускаемой абсолютной погрешности измерений
- в диапазоне -50,00...+199,99 °С
- в диапазоне +200,0...+300,0 °С
±0,1 °С
±0,2 °СВремя термической реакции при 50% изменения температуры (контролируемая среда - вода, скорость потока не более 0,4 мм/с) 7 c Минимальная глубина погружения датчика 50 мм Габаритные размеры Ш×Г×В:
- электронного блока
- погружаемой части датчика температуры
Ø13×80 мм
Ø3×240 ммМасса 0,05 кг Питание 5±0,5 В, 0,15 А -
Комплект поставки ТДС
№ Наименование Количество 1 Преобразователь температуры 1 2 Разъем XS9K4P 1 3 Руководство по эксплуатации 1 4 Протокол обмена 1 -
