BATCAM 2.0 — ультразвуковая акустическая камера с визуализацией дефектов

Код товара: 60649
  • Назначение ультразвуковой акустической камеры с визуализацией дефектов BATCAM 2.0:

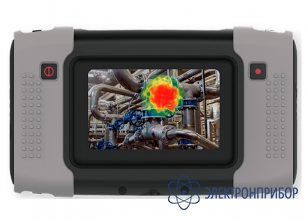

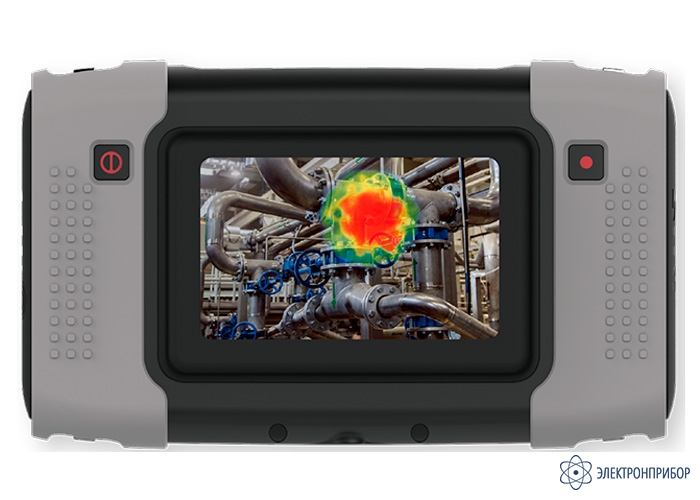

    BATCAM 2.0 – это самая портативная и компактная ультразвуковая акустическая камера для визуализации дефектов и повреждений в тяжелых условиях. Камера помещена в износостойкий корпус и является незаменимым инструментом при диагностике промышленного оборудования: 112 прецезионных микрофонов позволят мгновенно увидеть источники звуковых и ультразвуковых волн, локализовать места повреждений электрооборудования и утечек газа.

    При появлении утечек газа или электрического разряда, возникают звуковые волны, в том числе и в ультразвуковом диапазоне, неслышимым человеческим ухом. При использовании специализированного оборудования, которое может определять места возникновения ультразвука, можно локализовать места повреждений электрооборудования и места утечек газа. Современные технологии позволяют визуализировать звуковые / ультразвуковые волны на экране оборудования для простоты восприятия.

    Особенности ультразвуковой акустической камеры с визуализацией дефектов BATCAM 2.0:

    • не требует обучения, быстрая диагностика: включил, навел, обнаружил;
    • визуализация звуковых/ультразвуковых волн в режиме реального времени;

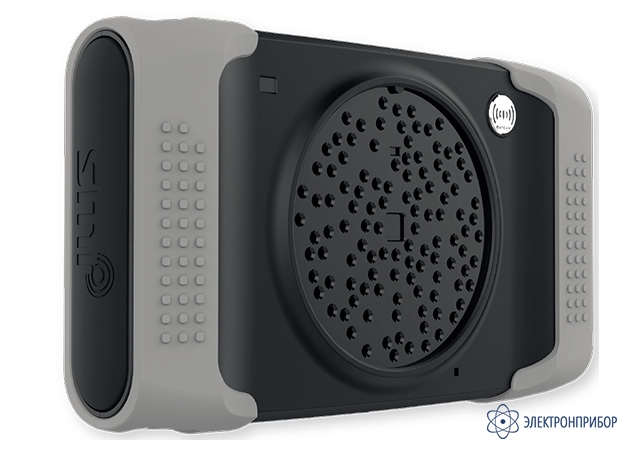

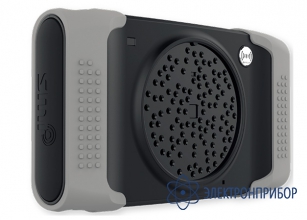

    • 112 цифровых микрофонов MEMS;
    • 96 000 измерений в секунду;
    • 3 частотных диапазона: Слышимый, Ультразвуковой, Пользовательский;
    • 3 режима поиска: Single (поиск одного источника), Multi (поиск 3 источников), Full Scale (поиск всех источников);
    • режим ЧР: диаграмма PRPD - графическое представление активности частичных разрядов в реальном времени, анализ их типа
    • режим Утечки: оценка объема утечки газа;
    • 5” сенсорный дисплей, разрешение 800 х 480;
    • цифровой зум 2х;
    • датчик измерения расстояния;
    • подсветка для работы в темных местах;
    • запись и хранение видео и фото изображений;
    • 4 часа автономной работы от встроенной аккумуляторной батареи + 8 часов от 1 внешней АКБ;
    • подключение внешнего аккумулятора по технологии USB PD;
    • самая компактная и легкая камера на рынке, вес всего 1,2 кг;
    • работает при низких температурах, при -20 ºС;
    • проводное и беспроводное подключение наушников, регулировка громкости;
    • Web генератор отчетов, бесплатное пожизненное обновление прошивки через USB;
    • резьбовое крепление штатива или ручки.

    Область применения ультразвуковой акустической камеры с визуализацией дефектов BATCAM 2.0:

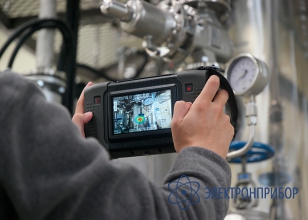

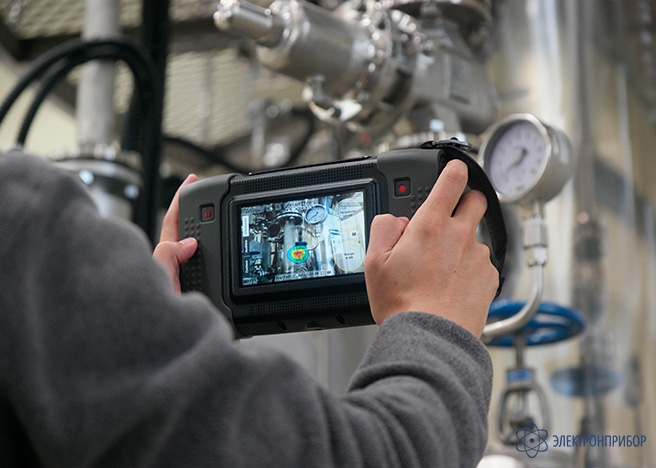

    • обнаружение утечек газа, сжатого воздуха, вакуума;
    • диагностика основных узлов электрооборудования: изоляторов, трансформаторов, ЛЭП, распредустройств;
    • анализ механических шумов, вибраций промышленного оборудования и техники.
  • Технические характеристики ультразвуковой акустической камеры с визуализацией дефектов BATCAM 2.0:

    Параметр Значение
    Микрофон Матрица из 112 цифровых микрофонов MEMS
    Количество измерений 96 000 в секунду
    Эффективный диапазон частот 1...48 кГц
    Чувствительность микрофонов -41 dBFS
    0,83 см3/сек (50 см3/мин) @ 1 м
    1,83 см3/сек (110 см3/мин) @ 10 м
    Отношение сигнал/шум 66 dB (A)
    Угол обзора камеры Горизонтальный 66°
    Вертикальный 54°
    Расстояние обнаружения 0,3...50 м
    Режимы поиска Single, Multi, Full Scale
    Режимы работы Основной, Утечки, Частичные разряды
    Дисплей 5 дюймов, цветной, сенсорный
    Частота обновления кадров 25 кадров в секунду
    Разрешение 800 х 480
    Цифровой зум 2 х
    Встроенная память 53 Гб
    Встроенная батарея Литий-ионный аккумулятор
    Время работы 12 часов;
    4 часа от встроенной батареи + 8 чаcов от 1 внешней АКБ
    Время зарядки 4 часа
    Подключение наушников Bluetooth, Stereo Jack
    Рабочая температура -20...50ºС
    Температура хранения -20...50ºС
    Размеры 237 х 146 х 56 мм
    Вес 1,2 кг
  • Комплект поставки BATCAM 2.0

    Наименование Количество
    1 Ультразвуковая камера BATCAM 2.0 1
    2 Ручной регулируемый ремень 1
    3 Наплечный регулируемый ремень 1
    4 Адаптер питания АС/DC 1
    5 Кабель сетевой 1
    6 Набор для очистки микрофонов 1
    7 USB-карта 1
    8 Транспортировочный кейс 1
    9 Техническая документация (руководство по эксплуатации, руководство «Быстрый старт», паспорт) 1

    Дополнительная комплектация BATCAM 2.0

    (Поставляется за отдельную плату)

    Наименование
    1 Кабель для подключения внешнего аккумулятора NEMO / USB PD
    2 Внешняя аккумуляторная батарея
