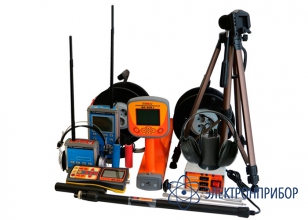

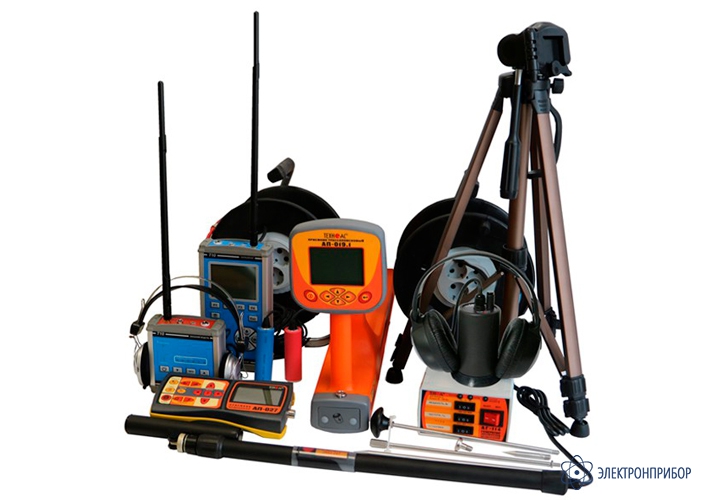

Искор-219 — корреляционный течеискатель

Код товара: 44814

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00009057

    Сертификаты

    Назначение корреляционного течеискателя ИСКОР-219:

    • Определение корреляционным методом местоположения утечек из трубопроводов;
    • Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания;
    • Уточнение места утечки акустическим течеискателем;
    • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов;
    • Поиск места повреждения силового кабеля индукционным и акустическим методами.

    Рекомендуемые области применения корреляционного течеискателя ИСКОР-219:

    • Теплосети;
    • Водоканал;
    • Продуктопроводы.

    Выполняемые функции корреляционного течеискателя ИСКОР-219:

    • Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
    • Поиск подземных коммуникаций (кабели, трубопроводы);
    • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
    • Поиск мест повреждения силовых кабелей индукционным и акустическими методами.

    Основные преимущества корреляционного течеискателя ИСКОР-219:

    • Наличие радиоканалов;
    • Высокая помехозащищенность;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
    • Проведение трассировки подземных коммуникаций в активном режиме от генератора.

    Применение корреляционного течеискателя ИСКОР-219:

    • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
    • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

  • Технические характеристики корреляционного течеискателя ИСКОР-219:

    Параметр Значение
    Корреляционный течеискатель
    Диапазоны: (при скорости звука 1300 м/сек) 100, 250, 500, 1000, 2000 м
    Диаметр контролируемого трубопровода, мм 25...800
    Точность 0,1% от диапазона
    Дальность радиосвязи, м до 200
    Минимальное давление в трубопроводе, кг/см2 1,5
    Фильтры: нижних частот/верхних частот, Гц 100, 300, 600/630, 1250, 2500
    Рабочие частоты коррелятора, Гц 60 ... 5000
    Питание вычислителя коррелятора, В 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
    Радиосвязь с внешним модулем 2,4 ГГц
    Температура окружающей среды, ºС -20 ... +40
    Дисплей Графический, LCD, 320х240 точек
    Корпус IP42
    Размеры 125х227х45 мм
    Масса 1,0 кг
    Приемник АП-019.1
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Добротность квазирезонансных фильтров (Q) Не менее 100
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Максимальный коэффициент усиления электрического тракта >100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса».
    Полуавтоматическое или ручное (по выбору) - для «Графиков».
    Автоматическое или ручное (по выбору) - для режима «2-частоты».
    Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,01....9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры параметры настройки и управления;
    2D визуализация положения трассы относительно прибора;
    графики уровня сигнала с датчиков;
    глубина залегания трассы;
    ток сигнала
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В (4 элемента тип «С»)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,1 кг
    Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
    Головные телефоны - синтезированный звук ЧМ. -
    Встроенный излучатель - синтезированный звук ЧМ.
    Питание Напряжение 4…7В. Аккумуляторы «тип АА» 1,2В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или -щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220*102*42 мм
    Масса электронного блока, не более 0,46 кг
    Параметр Значение
    Генератор АГ-114.1
    Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
    Усилитель мощности CLASS D КПД 80%
    Частота генерации (непрерывно или импульсы), Гц 512, 1024, 8192, чередование 3-х частот
    Допустимое сопротивление нагрузки любое (0…∞)
    Согласование с нагрузкой Автоматическое
    Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
    Питание 1 аккумулятор 12 В / 2,2 Ач
    Габаритные размеры электронного блока, не более, мм 190х140х80
    Вес генератора в чехле, не более, кг 2,2
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)

  • Комплект поставки Искор-219

    № Наименование Количество
    1 Корреляционный течеискатель (ВУ) 1
    2 Внешний модуль 1
    3 Датчик 2
    4 Антенна 2
    5 Удлинитель сигнального провода на катушках (25 м) 2
    6 Штатив 1
    7 Сетевой адаптер 2
    8 Комплект аккумуляторных батарей 1
    9 Трассопоисковый приемник АП-019.1 1
    10 Трассопоисковый приемник АП-027 1
    11 Генератор АГ-114.1 1
    12 Комплект акустического датчика АД-247 1
    13 Электромагнитный датчик ЭМД-247 1
    14 Индукционная антенна ИЭМ-301.3 1
    15 Головные телефоны 1
    16 Батарейки для приемника АП-019.1 (C) 4
    17 Батарейки для приемника АП-027 (AA) 4
    18 Источник питания для генератора 1
    19 Кабель для подключения внешнего аккумулятора для генератора 1
    20 Кабель для подключения нагрузки 1
    21 Контакт магнитный 2
    22 Штырь заземления 2
    23 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1
    24 Держатель для приемника АП-027 1
    25 Крестовая отвертка 1
    26 Сумка для ЭМД (Чехол 53186) 1
    27 Транспортные сумки 1
    28 Руководство по эксплуатации. Паспорт 1
