УППУ-МЭ, УППУ МЭ, EGGE-V', EGGE V'
УППУ-МЭ 3.1КМ-С — установка автоматизированная трехфазная
Код товара: 57538-
-
Гарантия
18 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
57346-14 до 15.03.2029
-
Производитель
Сертификаты
Описание установки автоматизированной трехфазной УППУ-МЭ 3.1КМ-С:

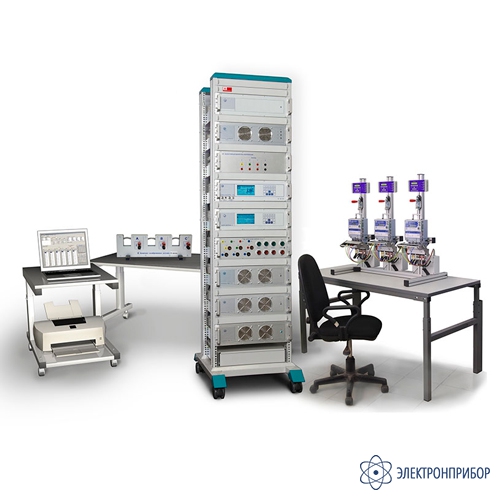

Установка поверочная полуавтоматическая универсальная УППУ-МЭ 3.1КМ-С для поверки счетчиков электроэнергии и электроизмерительных приборов.
Назначение установки автоматизированной трехфазной УППУ-МЭ 3.1КМ-С:
Установка поверочная полуавтоматическая универсальная УППУ-МЭ 3.1КМ-С предназначена для калибровки и поверки следующих эталонных и рабочих средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии класса точности 0,05 и менее точных методом задаваемой стабилизированной мощности (модификация УППУ-МЭ 3.1КМ-С-02-110-25/50);
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности класса точности 0,05;
- энергетических фазометров и частотомеров;
- вольтметров, амперметров и измерительных преобразователей напряжения и тока класса точности 0,05 в промышленной области частот (и постоянного тока - с дополнительным блоком УНТП);
- анализаторов ПКЭ по ГОСТ 30804.4.30; ГОСТ 30804.4.7.
-
-
Технические характеристики установки автоматизированной трехфазной УППУ-МЭ 3.1КМ-С:
Параметр Значение Напряжение переменного тока U 3 x 0,1...528 В / 150 ВА Ток переменный I 3 x 5 мА...120 А / 150 ВА Углы φ 3 х 0...360º Частота 1-й гармоники 42...70 Гц Порядок гармоники (интергармоники) 2...50 (50,5) Провалы, перенапряжения, фликер По ГОСТ Напряжение постоянного тока* 0...300 В/600 Вт Постоянный ток* 0...100 А/600 Вт * - для модификаций УППУ-МЭ 3.1КМ-С-ХХД-110-25/50.
-
Комплект поставки УППУ-МЭ 3.1КМ-С
№ Наименование Базовая
кл. т. 0,2,
кл. т. 0,5Одноместная кл. т. 0,2,
кл. т. 0,5Трехместная кл. т. 0,2,
кл. т. 0,5Трехместная плюс
кл. т. 0,2,
кл. т. 0,5Пятиместная кл. т. 0,2,
кл. т. 0,51 Эталонный прибор Энергомонитор 3.1КМ 1 1 1 1 1 2 Генератор-синтезатор Энергоформа 3.1 1 1 1 1 1 3 Усилитель переменного тока УТ-3.1 3 3 3 3 - 4 Усилитель переменного тока УТ-3.1 увеличенной мощности - - - - 3 5 Усилитель напряжения УН-3.1 1 1 1 1 - 6 Усилитель напряжения УН-3.1-400 увеличенной мощности - - - - 1 7 Усилитель напряжения и силы постоянного тока УТНП - - - - - 8 Трехфазный индуктивный делитель 1:10, 1:100 ДНИ-3.1 - - - - - 9 Блок коммутации БК-3.1 1 1 1 1 1 10 Стойка приборная 1 1 1 1 1 11 Комплект устройств для поверки счетчиков (УФС-И, УФС-Э, ПФИ) 1 1 3 3 5 12 Комплект кабелей измерительных и питания 1 1 1 1 1 13 Программное обеспечение 1 1 1 1 1 14 Переходник USB-4 RS232 1 1 1 1 1 15 Устройство для навески 1-го трехфазного счетчика УНС3-1 - 1 - - - 16 Устройство для навески 3-х трехфазных счетчиков УНС3-3 - - 1 1 - 17 Устройство для навески 5-ти счетчиков УНС3-5 - - - - 1 18 Устройство для навески 10-ти счетчиков УНС3-10 - - - - - 19 Преобразователь измерительный-калибратор ПТНЧ-МЛ-05 - 1 3 3 5 20 Устройство для поверки шунтовых счетчиков УПШС - - 1 1 - 21 Трехфазный разделительный трансформатор тока ТТР-3.100 - - - - 5 22 Калиброванная катушка КТ-3-100 для поверки приборов с ТИ клещами - - - 1 - 23 Калиброванная катушка КТ-3-20 для поверки приборов с ТИ клещами - - - 1 - 24 Калиброванная катушка КТ-3-10 для поверки приборов с ТИ клещами - - - 1 - 25 Ноутбук с лазерным принтером - - - 1 1 26 Стол рабочий, стол оператора и кресло оператора - - - 1 - 27 Ethernet-коммутатор - - 1 1 1 № Наименование Специальная на постоянный ток
кл. т. 0,2, кл. т. 0,5Специальная с расширенным напряжением
кл. т. 0,2, кл. т. 0,5Специальная на постоянный ток и с расширенным напряжением
кл. т. 0,2, кл. т. 0,5Десятиместная кл. т. 0,2, кл. т. 0,5 1 Эталонный прибор Энергомонитор 3.1КМ 1 1 1 1 2 Генератор-синтезатор Энергоформа 3.1 1 1 1 1 3 Усилитель переменного тока УТ-3.1 3 3 3 - 4 Усилитель переменного тока УТ-3.1 увеличенной мощности - - - 3 5 Усилитель напряжения УН-3.1 1 1 1 - 6 Усилитель напряжения УН-3.1-400 увеличенной мощности - - - 1 7 Усилитель напряжения и силы постоянного тока УТНП 1 - 1 - 8 Трехфазный индуктивный делитель 1:10, 1:100 ДНИ-3.1 - 1 1 - 9 Блок коммутации БК-3.1 1 1 1 1 10 Стойка приборная 1 1 1 1 11 Комплект устройств для поверки счетчиков (УФС-И, УФС-Э, ПФИ) 1 1 1 10 12 Комплект кабелей измерительных и питания 1 1 1 1 13 Программное обеспечение 1 1 1 1 14 Переходник USB-4 RS232 1 1 1 - 15 Устройство для навески одного трехфазного счетчика - - - - 16 Устройство для навески 3-х счетчиков - - - - 17 Устройство для навески 5-ти счетчиков - - - - 18 Устройство для навески 10-ти счетчиков УНС3-10 - - - 1 19 Преобразователь измерительный-калибратор ПТНЧ-МЛ-05 - - - 10 20 Устройство для поверки шунтовых счетчиков УПШС - - - - 21 Трехфазный разделительный трансформатор тока ТТР-3.100 - - - 10 22 Калиброванная катушка КТ-3-100 для поверки приборов с ТИ клещами - - - - 23 Калиброванная катушка КТ-3-20 для поверки приборов с ТИ клещами - - - - 24 Калиброванная катушка КТ-3-10 для поверки приборов с ТИ клещами - - - - 25 Ноутбук с лазерным принтером - - 1 1 26 Стол рабочий, стол оператора и кресло оператора - - - - 27 Ethernet-коммутатор - - - 1 -
Дополнительная комплектация УППУ-МЭ 3.1КМ-С
-
Модификации УППУ-МЭ 3.1КМ-С
Подберите модификацию по параметрам
Класс точностиУстройство для навески трехфазных счетчиковКалиброванные катушки для поверки приборов с ТИ клещамиУсилитель напряжения и силы постоянного тока УТНПТрехфазный индуктивный делитель 1:10, 1:100 ДНИ-3.1 -
Файлы для УППУ-МЭ 3.1КМ-С
Файлы для УППУ-МЭ 3.1КМ-С
