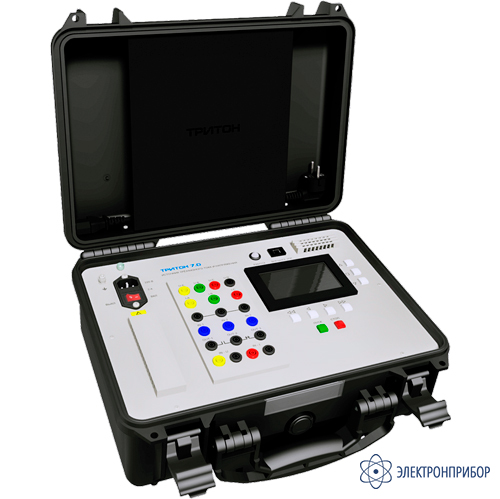

ТРИТОН-7.0 — источник переменного трехфазного напряжения и тока

Код товара: 83319
  • 86609-22

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      86609-22 до 31.08.2027

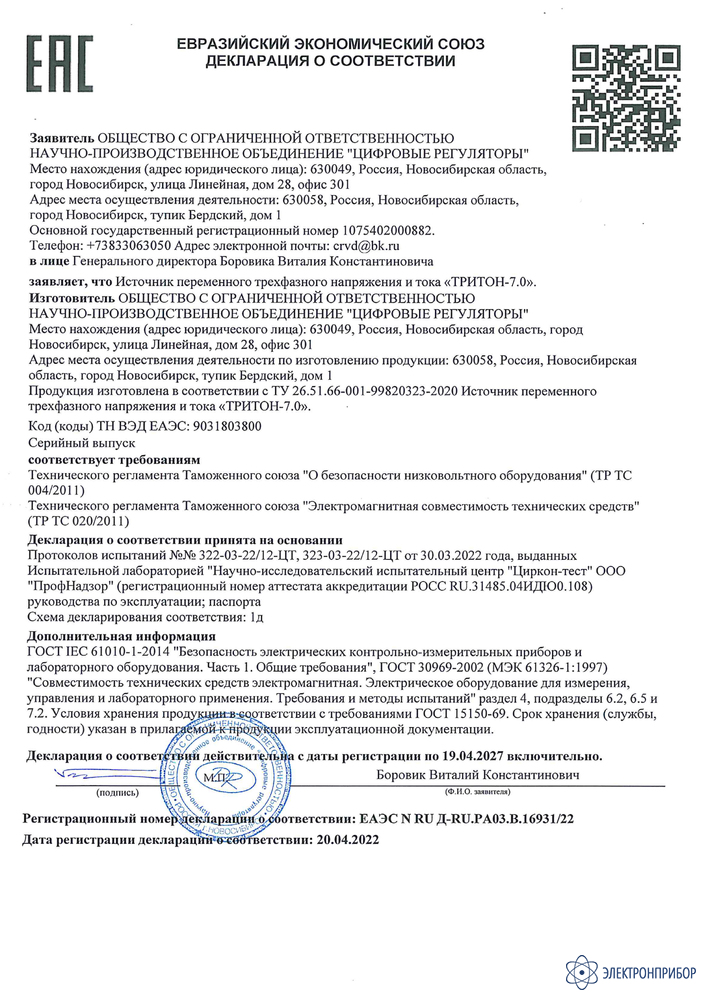

    Сертификаты

    Назначение источника переменного трехфазного напряжения и тока ТРИТОН-7.0:

    ТРИТОН-7.0 создан для использования в качестве образцового средства измерений в ремонтных и исследовательских лабораториях, а также для комплектации передвижных поверочных лабораторий. Предназначен для использования в качестве источника тока и напряжения при проверке электронных и электромеханических устройств. Прибор является портативным устройством, размещенным в ударопрочном пластиковом кейсе с уплотнением, препятствующим попаданию в него пыли и влаги при транспортировке. Малый вес и габаритные размеры, простой и понятный интерфейс делают устройство удобным в эксплуатации.

    ТУ 26.51.66-001-99820323-2020

    ТРИТОН-7.0 предназначен для:

    • проверки реле тока, напряжения, частоты, мощности;
    • проверки срабатывания реле-повторителей с номинальными напряжениями обмотки не менее ~ 127 В;
    • проверки функционирования тепловых реле и тепловых защит, имеющих токи срабатывания менее 10 А;
    • проверки и поверки амперметров, вольтметров, ваттметров, переменного тока, а также частотомеров и фазометров;
    • настройки систем промышленной автоматики, систем АСУ ТП;
    • проверки функционирования электрических счетчиков непрямого включения;
    • в качестве источника питания маломощных устройств;
    • проверки алгоритмов функционирования аппаратуры управления и защиты электродвигателей, генераторов;
    • проверки систем индикации и сигнализации, предназначенных для работы с переменным током, таких как блинкеры и сигнальные лампы.

    Описание источника переменного трехфазного напряжения и тока ТРИТОН-7.0:

    Режимы с ручным управлением:

    • Генерация трехфазного переменного напряжения и трехфазного переменного тока частотой от 15 до 75 Гц с заданными фазовыми углами. Работа может происходить как в симметричном режиме, когда значения токов и напряжений всех фаз равны, так и в несимметричном, когда параметры каждого канала тока и напряжения устанавливаются отдельно.
    • Генерация переменного однофазного напряжения и тока с заданными фазовыми углами, частотой от 15 до 75 Гц.
    • Генерация однофазного и трехфазного переменного напряжения и тока синхронно с питающей сетью 220 В.
    • Генерация постоянного тока и напряжения заданной величины.

    Полуавтоматические режимы:

    • Проверка порогов и времени срабатывания реле постоянного и переменного тока, в том числе реле тока, напряжения, реле времени, промежуточных реле.
    • Формирование заданных пользователем последовательностей режимов генерации, например, напряжения и тока с плавно изменяющиеся амплитудой или частотой.

    Автоматические режимы:

    • Имитация работы электродвигателей и генераторов с целью проверки аппаратуры управления и защиты в различных режимах.
    • Прибор имеет два входных канала для опроса сухих контактов и одно выходное реле с перекидным контактом, состоянием которого может управлять пользователь или программа (в автоматическом или полуавтоматическом режимах).
    • Для управления режимами работы прибора предусмотрен цветной сенсорный дисплей, а также кнопочная панель. Это, с одной стороны, обеспечивает гибкость и удобство задания режимов работы, с другой — возможность работы с прибором в перчатках и изменения режимов, не глядя на экран.
    • ТРИТОН-7.0 размещен в компактном корпусе из ударопрочного пластика, имеет массу не более 9 кг, легко переносится одним человеком и перевозится любыми видами транспорта. В транспортном положении прибор герметичен и выдерживает попадание на корпус воды и пыли (IP54).

  • Технические характеристики источника переменного трехфазного напряжения и тока ТРИТОН-7.0:

    Параметр Значение Примечание
    Действующее значение воспроизводимого фазного напряжения трехфазной системы от 0 до 127 В ток — 0,5 А
    шаг задания 1 В или 0,1 В
    погрешность ±1%
    Действующее значение воспроизводимого однофазного напряжения от 0,1 до 250 В ток — 0,5А
    шаг задания 1 В или 0,1 В
    погрешность ±1%
    Действующее значение воспроизводимого постоянного напряжения от 0 до 350 В ток — 0,7А
    шаг задания 1 В или 0,1 В
    погрешность ±1%
    Частота генерируемых сигналов от 15 до 75 Гц погрешность ±0,05%
    Частота генерируемых сигналов 50 Гц синхронизация с частотой питающей сети
    Действующее значение воспроизводимого трехфазного синусоидального тока от 0 до 10 А Максимальное сопротивление нагрузки одного источника тока, не менее 0,6 Ом
    шаг задания 0,1 А или 1 А
    погрешность ±1%
    Действующее значение воспроизводимого однофазного синусоидального тока от 0,1 до 20 А Максимальное сопротивление нагрузки по току, не менее 0,3 Ом
    шаг задания 0,1 А
    погрешность ±1%
    Количество релейных входов 2 штуки напряжение опроса DC 36 В
    Количество релейных выходов 2 штуки трехконтактный перекидной
    Количество аналоговых входов 2 штуки коммутирует входную схему вольтметра или амперметра
    Диапазон изменения угла фазового сдвига между воспроизводимыми напряжениями и токами в симметричном и произвольном режимах градусы от +180 до -180
    погрешность ±1
    Максимальный ток, допустимый для выходных релейных сигнальных цепи 6А/220В AC
    0,15А/220В DC
    6А/24В DC    		 при коммутации активной нагрузки
    Напряжение питания 220 В AC /
    50 Гц В    		 -
    Прибор сохраняет работоспособность при изменении питающего напряжения в диапазоне от 198 до 253 В -
    Прибор сохраняет работоспособность при изменении частоты питающей сети в диапазоне от 49 до 51 Гц -
    Климатическое исполнение УХЛ4 -
    Габариты прибора 450 х 350 х 180 мм -
    Вес прибора без соединительных проводов 9 кг -
    Средняя наработка на отказ, не менее 10 000 ч -
    Средний срок службы 15 лет -

  • Комплект поставки ТРИТОН-7.0

    № Наименование Количество
    1 Источник переменного трехфазного напряжения и тока ТРИТОН-7.0 1
    2 Кабель сетевой 1
    3 Кабель соединительный 6
    4 Паспорт 1
    5 Руководство по эксплуатации 1
    6 Копия декларации о соответствии 1

  • Файлы для ТРИТОН-7.0

  • Видео для ТРИТОН-7.0

    • Обзор ТРИТОН-7.0
