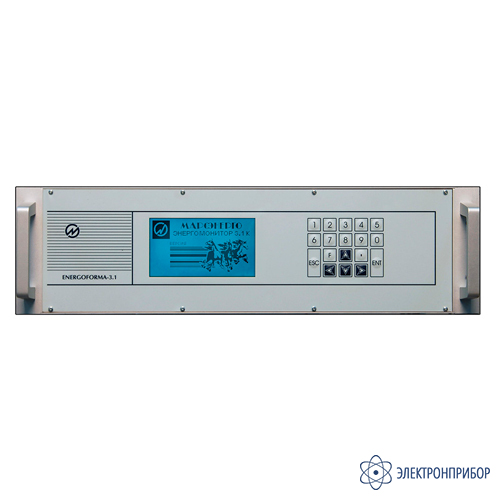

Энергоформа 3.1 — генератор-синтезатор

Код товара: 85979

  • Назначение генератора-синтезатора Энергоформа 3.1:

    Блок генератора-синтезатора Энергоформа 3.1 обеспечивает формирование сигналов произвольной формы трехфазной системы токов и напряжений для последующего усиления. Управление установкой осуществляется с помощью встроенной клавиатуры и графического дисплея блока Энергоформа 3.1, либо от компьютера с помощью программного обеспечения ПО Энергоформа. Блок входит в состав УППУ-МЭ 3.1КМ-С.

    Описание генератора-синтезатора Энергоформа 3.1:

    Работа генератора-синтезатора Энергоформа 3.1 основана на использовании принципа цифро-аналогового преобразования (ЦАП). Плата ЦАП представляет собой 6 идентичных независимых каналов преобразования входного цифрового 16-разрядного сигнала в аналоговый сигнал. Плата ЦАП вырабатывает 6 аналоговых сигналов: 3 сигнала тока и 3 напряжения.

    Плата процессора обеспечивает управление работой Прибора: выработка массивов сигналов для платы ЦАП (для каждой точки 6 периодических кривых), сохранение результатов в энергонезависимой памяти, счет времени, обмен с внешними устройствами (компьютером), вывод результатов на индикатор, прием команд и данных от клавиатуры. Клавиатура мембранная установлена на переднюю панель и соединена с платой процессора. С помощью клавиатуры осуществляется управление видом отображаемых данных, ввод требуемых значений (форма, размах, фазовые сдвиги кривых токов и напряжений), программирование контроллера и выполнение других сервисных и технологических операций. Микропроцессор управляющих сигналов служит для управления блоками усилителей тока и напряжения — переключения пределов в зависимости от величины заданных сигналов токов и напряжений. Управляющие сигналы проходят через платы оптронных развязок. Источник питания служит для выработки необходимых напряжений для плат, входящих в состав генератора-синтезатора, также на плате источника питания расположена схема синхронизации ИИС с сетью питания (сигнал синхронизации поступает на плату центрального процессора).

  • Комплект поставки Энергоформа 3.1

    № Наименование Количество
    1 Генератор-синтезатор Энергоформа 3.1 1
