УПС 1.120, УПС1.120, УПС-1-120, УПС1120
УПС-1.120 — устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток»
Код товара: 85985-
-
Гарантия
1.5 года
-
Производитель
Назначение устройства подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» УПС-1.120:
Устройство подключения счетчиков УПС-1.120 предназначено для обеспечения быстрого подключения счетчиков разных типов к поверочной установке (схеме) для проведения их поверки и регулировки. Область применения: комплектация поверочных (испытательных) установок.
Описание устройства подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» УПС-1.120:

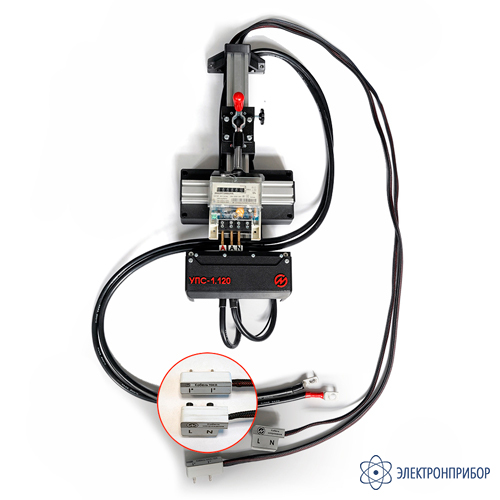

Устройство УПС-1.120 выполнено в виде отдельной каркасной рамы, предназначенного для размещения в лабораторных условиях и местах эксплуатации на столе .
На лицевой стороне устройства УПС расположены колодка с подвижными контактами и подвижный зажим с рукояткой, который фиксирует, размещенный счетчик при подключении. Минимальное расстояние между контактами на колодках тока 10 мм. На обратной стороне устройства УПС расположен блок коммутации с кабельными разъемами по напряжению и току.
Устройство УПС-1.120 применяется при подключении к источнику переменного тока и напряжения, входящему в состав переносных поверочных установок типа УППУ-МЭ 3.3Т1-П, УППУ-МЭ 3.1КМ-П и УППУ-МОНО-МЭ.
-
-
Технические характеристики устройства подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» УПС-1.120:
Параметр Значение Габаритные размеры устройства не более 205х490х120 мм Масса устройства не более 3 кг Среднее время наработки на отказ не менее 10000 часов Рабочее напряжение 380 В Максимальный ток через контакты тока 120 А Электрическая прочность изоляции напряжение переменного тока (среднеквадратическое значение) 1500 В частотой 50 Гц в течение 1 минуты Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
от 0 до +55 °C
до 90 при 30 °C
от 70 до 106,7 (537–800) -
Комплект поставки УПС-1.120
№ Наименование Количество 1 Устройство подключения к счетчику с быстросъемными разъемами «Напряжение» и «Ток» УПС-1.120 1 2 Упаковка 1 3 Паспорт 1 -
