Парма РК 3.01, ПармаРК301, Парма-РК-3 01

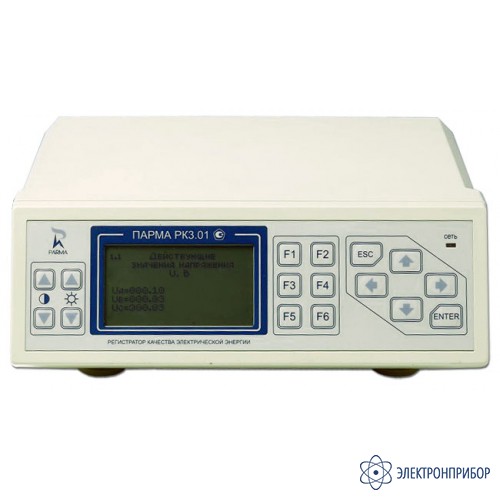

Парма РК 3.01ПТ — регистратор показателей качества электроэнергии кл. 0,05 для поверки трансформаторов напряжения

Код товара: 20369
    • Гарантия

      1.5 года

    • Госреестр СИ РФ

      25731-05

    • Производитель

      ПAРМА, Россия

    Назначение:

    Регистратор показателей качества электроэнергии Парма РК 3.01 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц. Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 Кв непосредственно или относительно вторичного измерительного трансформатора.

    Основная область применения: измерение показателей качества электрической энергии в соответствии с ГОСТ 13109-97.
    Рабочие условия применения в части воздействия климатических и механических факторов внешней среды соответствуют требованиям к группе 4 по ГОСТ 22261.
    Температура окружающего воздуха от минус 20 до плюс 55 °С.

    Регистратор Парма РК 3.01 является переносным и поставляется с транспортной сумкой, служащей для хранения аксессуаров, и с монтажным комплектом - специальной консолью, позволяющей установить регистратор стационарно. Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения. Выполняет аналого-цифровое преобразование мгновенных значений, входной массив данных обрабатывается цифровым сигнальным процессором, который производит все математические расчеты, в том числе и через преобразования Фурье. Зарегистрированные данные хранятся в энергонезависимой памяти. Регистратор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 для подключения ПК, для проведения автоматизированной поверки, юстировки, а также работы регистратора в системах АСУТП и АСКУЭ.

    В регистраторе Парма РК 3.01 реализован расчет превышений нормально - и предельно допускаемых значений для период регистрации. Предоставлена информация о максимальных и минимальных значениях измеряемых величин и предусмотрена возможность поминутного просмотра зарегистрированных значений.

    Регистратор имеет гибкую систему возможностей и настроек:

    • выбор любого значения номинального напряжения в измеряемом диапазоне;
    • выбор способа подключения "звезда" или "треугольник";
    • индикацию текущих значений и результатов измерений;
    • возможность задания до четырех не перекрывающихся временных интервалов, регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
    • пользователь имеет возможность выбрать набор из имеющихся профилей уставок или создать и сохранить свой собственный набор;
    • возможность непосредственного подключения принтера для печати отчета;

    Отчет о регистрации содержит:

    • информацию о нештатных ситуациях
    • статистику регистрации ПКЭ, рассчитанную для суток и для интервалов, а именно:
      • среднее значение за сутки (интервал);
      • максимальное значение за сутки (интервал);
      • минимальное значение за сутки (интервал);
      • относительное время выхода за нормально допустимые значения за сутки (интервал);
      • относительное время выхода за предельно допустимые значения за сутки (интервал);
    • заключение о соответствии качества электрической энергии для суточной и для интервальной статистики;
    • шестнадцать зарегистрированных провалов или перенапряжений за каждую минуту.
  • Основные технические характеристики регистратора Парма РК 3.01:

    Нормируемые метрологические характеристики (режим регистрации):

    Измеряемая величина, X Диапазон измерения, Xмакс - Xмин Интервал усреднения, cекунд Пределы допускаемых погрешностей регистратора
    абсолютной,
    D X
    относительной,
    d X
    1. Действующее значение напряжения U, В от 0,7 Uном
    до 1,3 Uном
    60 - ± 0,2 %
    2. Установившееся отклонение напряжения d U, % от - 30
    до + 30
    60 ± 0,2 -
    3. Установившееся действующее значение напряжения основной частоты U(1), В от 0,7 Uном
    до 1,3 Uном
    60 - ± 0,2 %
    4. Установившееся отклонение действующего значения напряжения основной частоты d U(1), % от - 30
    до + 30
    60 ± 0,2 -
    5. Частота f, Гц от 45
    до 55
    20 ± 0,02 -
    6. Отклонение частоты D f, Гц от - 5
    до + 5
    20 ± 0,02 -
    7. Коэффициент несимметрии напряжений по обратной последовательности основной частоты К2U, % от 0
    до 30
    3 ± 0,3 -
    8. Коэффициент несимметрии напряжений по нулевой последовательности основной частоты К0U, % от 0
    до 30
    3 ± 0,3 -
    9. Коэффициент искажения синусоидальности кривой напряжения KU, % от 0
    до 30
    3 при KU < 1%

    ± 0,1 %

    при KU > 1%

    ± 10 %

    10. Коэффициент n-ой гармонической составляющей напряжения КU(n), при n от 2 до 40, % от 0,05
    до 30,00
    3 при КU(n) < 1%

    ± 0,05 %

    при КU(n) > 1 %

    ± 5 %

    11. Коэффициент временного перенапряжения Kпер U от D1)
    до 1,3
    - ± 2,2/Uном -
    12. Глубина провала d Uп, % от d Uпр н2)
    до 100
    - ± 220/Uном -
    13. Длительность провала D tп, мс от 10
    до 59960
    - при D tп < 20 c
    ± 10 мс
    -
    при D tп > 20 c
    ± 20 мс
    14. Длительность перенапряжения D tпер, мс от 40
    до 59960
    - при D tпер < 20 c
    ± 10 мс
    -
    при D tпер > 20 c
    ± 20 мс
    15. Астрономическое время - - ± 1 с/сут -
    16. Наибольшее время непрерывной регистрации 10080 мин
    17. Значение номинального действующего значения напряжения Uном, в Вольтах от 45 до 400
    18. Чувствительность регистрации отклонения измеряемых величин по уставкам допускаемых значений не превышает пределов допускаемых погрешностей регистратора при измерении соответствующих измеряемых величин
    1) - D = 1 + dUпр в/100, где dUпр в - значение установленного предельно допустимого отклонения напряжения вверх;
    2) - dUпр н - значение установленного предельно допустимого отклонения напряжения вниз.

    Характеристики регистратора Парма РК 3.01:

    Параметр Значение
    Число входных каналов 3
    Диапазон входных напряжений переменного тока, В 31,5 - 520
    Напряжение питания регистратора (AC/DC), В 100-240
    Входное сопротивление регистратора, кОм, не менее 500
    Габаритные размеры, мм 200x230x80
    Рабочие условия применения от -20 °С до +55 °С.
    Потребляемая мощность, ВА, не более 15
    Масса изделия, кг, не более 1,2

    • Сертификат об утверждении типа средств измерений № 16062; зарегистрирован в Государственном реестре средств измерения под № 25731-03
    • Сертификат соответствия № РОСС RU.ME30.B.01171 № 5352370 в системе сертификации ГОСТ Р Госстандарта России;
    • Сертификат соответствия № РОСС RU.ME30.H.01172 № 0173895 в системе сертификации ГОСТ Р Госстандарта России.
    • Сертификат о признании утверждения типа средства измерений республики Казахстан № KZ. 02.03.00598-2004/25731-03, № 1692.
    • Сертификат об утверждении типа средства измерений республики Беларусь РБ 03 13 2313 04, № 2958.
  • Комплект поставки Парма РК 3.01ПТ

    Наименование Количество
    Руководство по эксплуатации 1
    Формуляр 1
    Руководство пользователя (программа TransData) 1
    Методика поверки 1
    Компакт диск (программное обеспечение, документация) 1
    Комплект монтажный 1
    Шнур питания 1
    Кабель соединительный для подключения к последовательному порту персонального компьютера (RS232) 1
    Комплект предохранителей 1
    Комплект измерительных проводов 1
    Упаковочная коробка 1
    Сумка 1
