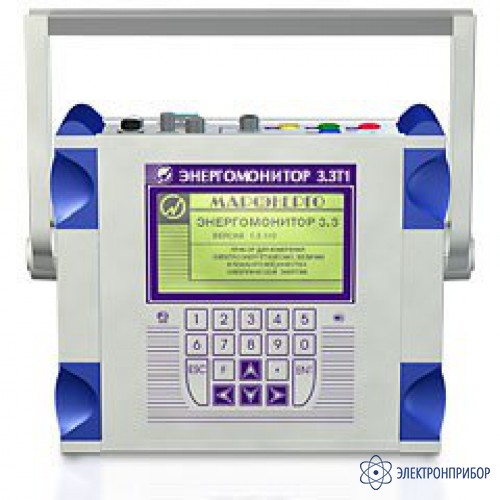

Энергомонитор-3.3 Т1 — прибор для измерений электроэнергетических величин и показателей качества электроэнергии
Сохранить в PDF Распечатать
Код
товара: 20359
-
-
Гарантия
18 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр РФ
39952-08 до 12.10.2023
-
Производитель
Описание прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:
Прибор для измерения электро-энергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 - это эталонный счетчик, анализатор ПКЭ по ГОСТ 13109-97, измеритель, регистратор и осциллограф в одном приборе.
Особенности прибора Энергомонитор-3.3 Т1:
- Измерения и регистрации основных показателей качества электроэнергии (ПКЭ);
- Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
- Поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
- Поверки измерительных трансформаторов напряжения и тока на местах их эксплуатации;
- Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
- Поверки электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
- Измерения амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.
-
-
Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:
Наименование варианта, назначение Диапазоны измерений тока «Лабораторный» для высокоточных измерений 25мА÷7,5А «Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне 5мА÷0,75А
25мА÷7,5А
250мА÷75А«Универсальный» для измерений без разрыва токовых цепей 100мА÷15А
1А÷150А«Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей 25мА÷7,5А (блок тр. тока) и 1А÷150А (клещи) «Специальный» для работы во вторичных цепях и поверки электросчетчиков 25мА÷7,5А (блок тр. тока) и 100мА÷15А (клещи) «Специальный плюс » для измерений без разрыва токовых цепей и поверки электро-счетчиков 5мА÷0,75А
25мА÷7,5А
250мА÷75А
100мА÷15А (кл.)«Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов 100мА÷15А
10А÷1200А«3000А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !) 15А÷350А
150А÷3500АШирокодиапазонный 100мА÷15А
15А÷350А
150А÷3500АШирокодиапазонный плюс 5мА÷0,75А
25мА÷7,5А
250мА÷75А
100мА÷15А
15А÷350А
150А÷3500АПрибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже) В комплекте с УПТТ (1А и 5А), УПТН, ПИНТ Базовый комплект - Параметр Значение Электропитание от сети переменного тока 100...264 В, (50 ± 5) Гц Потребляемая мощность по цепи переменного то Не более 20 ВА Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП) Не более 8 ВА Время работы от устройства зарядно-питающего УЗ Не менее 2 ч Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1) * Степень защиты корпуса IP 40 Категория измерений II и III Защита от поражения электротоком Двойная изоляция Габаритные размеры (Длина × Ширина × Высота) Не более 250 × 280 × 80 мм Масса Не более 2,0 кг Рабочие условия эксплуатации Температура окружающего возд от –20 до 55 °С Относительная влажность воздуха до 90 % при 30 °С Атмосферное давление 70–106,7 кПа (537–800 мм рт. ст.) Метрологические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:
Измеряемые величины Диапазон измерений Основная погрешность измерений Прибор с БТТ Прибор с клещами повышенной точности Действующее (среднеквадратическое) значе - ние переменного напряжения от 1 до 360 В ( U н = 60; 120; 240 В) 0,1 % 1 Действующее (среднеквадратическое) значе - ние переменного тока от 5 мА до 60 А (БТТ I н = 0,5; 5; 50 А) 0,1 % 2 - от 50 мА до 4500 А (Клещи I н = 10; 100; 1000; 300; 3000 А) - 0,5 % 3 Фазовый угол между фазными напряжениями первых гармоник от 0° до 360° Абсолютная: 0,1° Фазовый угол между напряжением и током первой гармоники одной фазы от 0° до 360° Абсолютная 0,2° 0,5° Активная электрическая мощность от 0,01 U н до 1,5 U н , К P = 1 Относительная 0,1 I н ≤ I < 1,5 I н 0,1 % 0,5 % 0,01 I н ≤ I < 0,1 I н 0,2 % - Реактивная электрическая мощность от 0,05 I н U н до 1,5 I н ∙ 1,2 U н Относительная К Q = 1 0,3 % 1,0 % К Q = 0,45L...0...–0,45C 0,5 % 2,0 % Коэффициент мощности от –1,0 до +1,0 Абсолютная 0,02 0,05 Частота переменного тока от 45 до 70 Гц Абсолютная: 0,01 % Коэффициент несимметрии напряжения по обратной и нулевой последовательностям от 0 до 50 % Абсолютная: 0,2 Коэффициенты искажения синусоидальности кривой напряжения и n -й гармониче ской со - ставляющей напряжения ( n от 2 до 40) от 0 до 49,9 % Абсолютная: 0,05 % (Коэффициент < 1,0) Относительная: 5,0 % (Коэффициент ≥ 1,0) Коэффициенты искажения синусоидальности тока и n -й гармониче ской составляющей тока ( n от 2 до 40) от 0 до 49,9 % Абсолютная: 0,1 (Коэффициент < 1,0) Относительная: 10,0 % (Коэффициент ≥ 1,0) Амплитудная погрешность измерительных трансформаторов тока и напряжения δ от 1 до 100 % Абсолютная: (0,02 + 0,02|δ|) % Угловая погрешность измерительных транс - форматоров тока и напряжения ∆ от 0,1' до 180° (1,0 + 0,1|∆|)' Длительность провала напряжения и времен - ного перенапряжения от 0,02 с 0,02 c Глубина провала напряжения от 10 до 100 % Относительная: 10,0 % Коэффициент временного перенапряжения от 1,10 до 7,99 отн. ед. Относительная: 2,0 % Кратковременная доза фликера от 0,25 до 10 5,0 % (∆ U / U ≤ 20 %) 1±[0,1 + 0,01(( U н / U ) – 1)] %
2±[0,1 + 0,01(( I н / I ) – 1)] %
3±[0,5 + 0,05(( I н / I ) – 1)] %Параметры импульсного входа/выхода
Параметр Вход Выход Уровень 5...15 В 5 В Максимальная частота 36 кГц 18 кГц Длительность >10 мкс 10 ± 2 мкс Постоянна 1...999 999 999 имп./(кВт ∙ ч) = 14 400 000/( I н • U н ) имп/(Вт • ч) -
Комплект поставки Энергомонитор-3.3 Т1
В базовый комплект поставки (независимо от модификации) входит:
№ Наименование Количество 1 Прибор Энергомонитор 3.3 Т1 1 2 Блок питания внешний 1 3 Щупы тестерные (4 цвета) 1 4 Программное обеспечение «Энергомониторинг» 1 5 Кабель для подключения к ПЭВМ 1 6 Упаковка 1 Комплектность в зависимости от выбранной модификации:
№ Наименование варианта, назначение Комплектность Токовые клещи (Датчики), 3 штуки
Блок ТТ
5АБТТ 3 шт.:
Iн=0,5А
Iн=5А
Iн =50А
Комплект
Устр-в для поверки*
УЗПIн=10А
d=6 ммIн=100А
d=20ммIн=1000А
d=50ммIн=300/3000А
d=160 мм
(гибкие)1 «Лабораторный»
для высокоточных измерений+ 2 «Лабораторный плюс»
для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне+ + 3 «Универсальный»
для измерений без разрыва токовых цепей+ + + + 4 «Стандартный»
для высокоточных измерений, а также измерений без разрыва токовых цепей+ + + + 5 «Специальный»
для работы во вторичных цепях и поверки электросчетчиков+ + + + 6 «Специальный плюс »
для измерений без разрыва токовых цепей и поверки электро-счетчиков+ + + + 7 «Оптимальный»
для измерений без разрыва токовых цепей в широком диапазоне токов+ + + + 8 «3000А»
для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !)+ + 9 Широкодиапазонный + + + + 10 Широкодиапазонный плюс + + + + + 11 Прибор сравнения
для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже)+ + 12 Базовый комплект *В комплект устройств для проверки включены фотосчитывающие устройства для электронных и индукционных счетчиков УФС-Э и УФС-И, пульт-формирователь импульсов ПФИ и устройство крепления к счетчику
-
