МарсТест-ТТ-30 — комплект для поверки трансформаторов тока от 6 до 30 кА

Код товара: 50091

  • Назначение комплекта для поверки трансформаторов тока от 6 до 30 кА МарсТест-ТТ-30:

    Поверка генераторных шинных ИТТ на токи 10...30 кА по классической методике, регламентированной ГОСТ 8.217 оказывается технически невозможной, либо нецелесообразной. Значительные габариты и масса поверочного оборудования вызывают трудности доставки к поверяемым трансформаторам.

    Проблема была решена совместными усилиями специалистов лаборатории трансформаторов тока ОАО "НИИВА" и лаборатории электроэнергетики ФГУП "ВНИИМ им Д.И.Менделеева". Разработана альтернативная "Эксперементально-расчетная методика поверки измерительных трансформаторов тока на местах их эксплуатации" и зарегистрирована под номером МИ 3123-2008.

    Основные этапы работ, регламентированных МИ 3123-2008:

    № Работы Оборудование
    1 Определение токовой и угловой погрешностей поверяемого ИТТ при одном значении тока 20% по методике ГОСТ 8.217 Трансформаторы тока ТТИП с источником ИТ5000
    Прибор сравнения "Энергомонитор 3.3 Т1-С"
    2 Определение погрешностей ИТТ по ВАХ вторичной обмотке поверяемого ИТТ во всей рабочей области токов при К от 0,01 до 1,2 Преобразователь параметров вольтамперных характеристик измерительных трансформаторов тока "ПП ВАХ"
    3 Введение поправки на аддитивную систематическую ошибку в результат расчета токовой и угловой погрешностей по ВАХ Специализированное программное обеспечение на ПЭВМ для автоматизированного расчета погрешности "Дельта"

  • Технические характеристики комплекта для поверки трансформаторов тока от 6 до 30 кА МарсТест-ТТ-30:

    Параметр Значение
    Прибор сравнения (компаратор) «Энергомонитор 3.3Т1-С» для поверки ТТ
    Рабочий диапазон при измерении переменного тока и поверке измерительных ТТ, А

    0,01…7,5 (с УПТТ 1А/5А)
    Диапазон измерений переменного напряжения, В

    6…360
    Диапазон измерений частоты переменного тока, Гц 45…75
    Пределы допускаемой основной погрешности измерений переменного напряжения, тока, активной мощности ±0,1%
    Габаритные размеры, мм 250х280х80
    Масса прибора/ комплекта, кг, не более 2/10
    Интерфейсы для передачи информации во внешние устройства RS-232, USB
    Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ»
    Частота устанавливаемого испытательного напряжения переменного тока, Гц от 47.5 до 55
    Диапазон испытательного напряжения, устанавливаемого на вторичных обмотках испытуемого трансформатора, В от 0.001 до 60
    Мощность потребления от сети переменного тока, ВА, не более 100
    Габаритные размеры, мм 470х350х160
    Масса нагрузочного тр-ра/ комплекта, кг 12

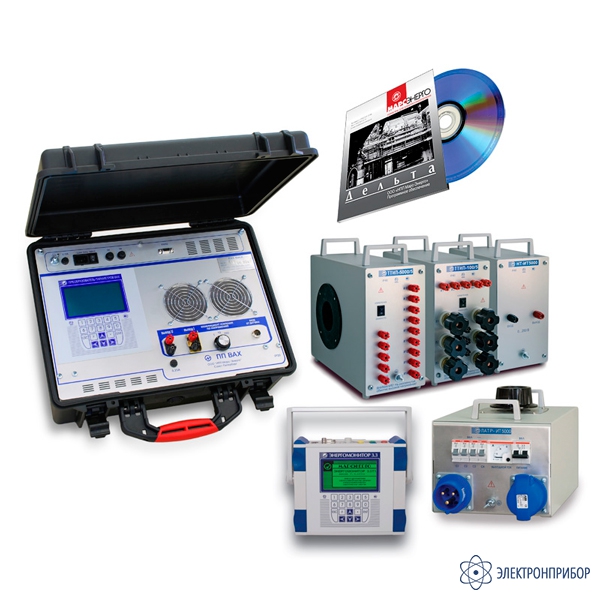

  • Комплект поставки МарсТест-ТТ-30

    № Наименование Количество
    1 Прибор сравнения (компаратор) Энергомонитор 3.3Т1-С с УПТТ 1А и 5А и БТТ 0,5А 1
    2 Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ» в комплекте с экспериментально-расчетной методикой поверки измерительных ТТ на местах их эксплуатации и программным обеспечением «Дельта» для расчета погрешности ИТТ 1
    3 Мультиметр цифровой (омметр 0,1-100 Ом кл.т. 2) 1

  • Дополнительная комплектация МарсТест-ТТ-30
