МарсТест-61850 — многофункциональный эталонный комплекс

Код товара: 52707
  • 73445-18

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      73445-18 до 04.12.2024

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Сертификаты

    Назначение многофункционального эталонного комплекса МарсТест-61850:

    Мобильный эталонный комплекс нового поколения МарсТест-61850​ предназначен для измерения электроэнергетических величин и формирования эталонных сигналов. Отличие от существующих эталонных комплексов состоит в одновременной поддержке как традиционных средств измерений, так и совместимых с протоколом 61850-9-2LE.

    Поверяемые СИ, схемы поверки и калибровки:

    • Измерительные трансформаторы тока и напряжения электромагнитные, электронные, цифровые (61850-9-2LE ) с классом точности 0,05–0,1 % и ниже;
    • Измерители ПКЭ класса А;
    • Измерители электроэнергетических величин. Счетчики электроэнергии с классом точности 0,2S; 0,05–0,1 % и ниже;
    • Отдельно стоящие объединяющие устройства SAMU;
    • Устройства синхронизированных векторных измерений УСВИ (PMU).

    Область применения многофункционального эталонного комплекса МарсТест-61850:

    Поверка и калибровка измерительных каналов на цифровых и традиционных электрических подстанциях на местах эксплуатации.

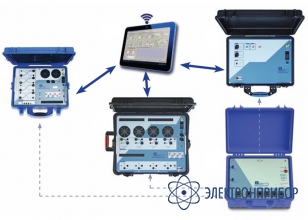

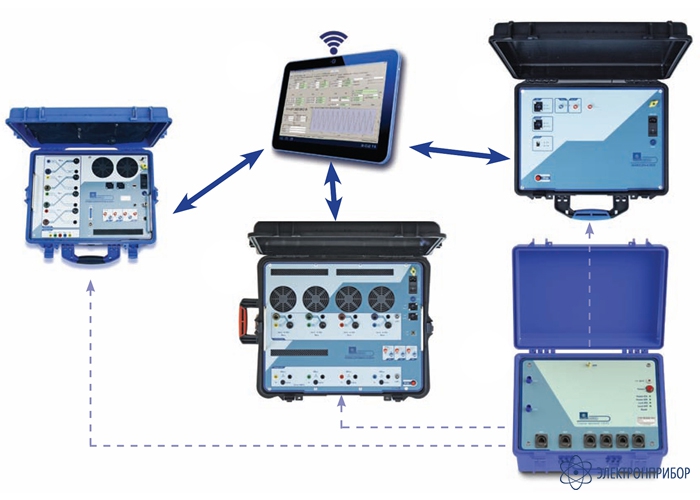

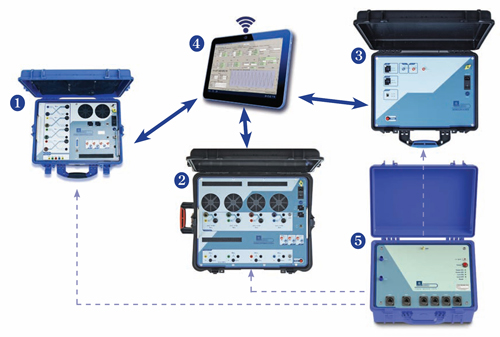

    1. Эталонный электроэнергетический прибор Энергомонитор-61850 для высокоточных измерений электроэнергетических величин и их сравнения;
    2. Источник фиктивной мощности и испытательных сигналов Энергомонитор-61850 для формирования аналогового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
    3. Калибратор цифровых потоков по стандарту 61850-9-2 МарсГен-61850 для формирования цифрового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
    4. Выносной терминал управления на базе ПК с программным обеспечением Энергомонитор-61850ext и Энергоформа-61850 для управления СИ комплекса, а также представления, обработки и хранения измерительной информации;
    5. Внешний сервер времени МКВ-03Ц с возможностью синхронизации с международной шкалой координированного времени UTC.



  • Технические характеристики прибора эталонного измерительного многофункционального Энергомонитор-61850:

    Измеряемые параметры Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей
    Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В 0,1IН ≤ I ≤ 1,2IН Относительная, %
    ±[0,01+0,002(1,2UН/U-1)] UН > 2 В
    ±[0,015+0,003(1,2UН/U-1)] UН ≤ 2 В
    Напряжение постоянного тока (UDC), В Относительная, %
    0,1UН ≤ U ≤ 1,7UН ±[0,01+0,005(1,7UН/U-1)] 5 В ≤ UН ≤ 480 В
    ±[0,015+0,005(1,7UН/U-1)] UН ≤ 2 В
    0,1UН ≤ U ≤ 1,25UН ±[0,015+0,005(1,25UН/U-1)] UН = 800 В
    Сила переменного тока и ток основной гармоник и (I и I(1)), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
    ±[0,01+0,002(1,2IН/I-1)]
    Сила постоянного тока 1) (IDC), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
    ±[0,015+0,005(1,2IН/I-1)]    		 IН = 100 A
    0,1IН ≤ I ≤ 1,5IН Относительная, %
    ±[0,015+0,005(1,5IН/I-1)]    		 IН < 100 A
    Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт 0,1IН ≤ I ≤ 1,2IН;
    0,1UН ≤ U ≤ 1,2UН    		 Относительная, % PН = UН · IН
    0,9 ≤ |cos φ| ≤ 1,0
    ±[0,01+0,004(1,44PН/P-1)] UН > 2 В
    ±[0,02+0,004(1,44PН/P-1)] UН ≤ 2 В
    0,2 ≤ |cos φ| < 0,9
    ±[0,015+0,004(1,44PН/P-1)] UН > 2 В
    ±[0,025+0,004(1,44PН/P-1)] UН ≤ 2 В
    Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 2) ±[0,05+0,01(1,44QН/Q-1) 0,2 ≤ |sin φ| < 0,9 |
    Полная электрическая мощность (S), В·А Относительная, % 1
    ±[0,02+0,005(1,2UН/U+1,2IН/I-2)] UН > 2 В
    ±[0,025+0,01(1,2UН/U+1,2IН/I-2)] UН ≤ 2 В
    Коэффициент мощности (КР = P/S) 0,1 ≤ КР ≤ 1,0 Абсолютная
    ±0,001    		 0,2IН ≤ I ≤ 1,2IН ;
    0,2UН ≤ U ≤ 1,2UН
    Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
    ±0,0002    		 0,2IН ≤ I ≤ 1,2IН ;
    0,2UН ≤ U ≤ 1,2UН
    Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
    - входных напряжений ±0,003 0,2UН ≤ U ≤ 1,2UН
    - напряжения и тока одной фазы ±0,003 0,2IН ≤ I ≤ 1,2IН ;
    0,2UН ≤ U ≤ 1,2UН
    Относительная, %,
    ±0,1    		 IC,m > 0,01IН
    Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %,
    ±0,1    		 КU(h) < 1,0
    Относительная, %,
    ±0,3    		 КU(h) ≥ 1,0
    ±0,3 для h от 2 до 10
    ±1,0 для h от 11 до 50
    Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %,
    ±0,003    		 КU < 1,0
    Относительная, %,
    ±0,3    		 КU ≥ 1,0
    Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
    Абсолютная, %,
    ±0,003    		 КI < 1,0
    Относительная, %,
    ±0,3    		 КI 1,0
    Примечания
    1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ;
    2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники;
    3 Частота гармонической составляющей (гармоники) порядка h равна h·f1.
    Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерений модификаций Энергомонитор-61850 Х - 02 - Х - Х1Х при использовании токоизмерительных клещей
    Напряжение переменного тока и напряжение основной гармоники напряжения (U и U (1)), В 0,1UН ≤ U ≤ 1,2 UН Относительная, %
    ±[0,01+0,002(1,2UН/U-1)] UН > 2 В
    ±[0,015+0,003(1,2UН/U-1)] UН ≤ 2 В
    Напряжение постоянного тока (UDC), В Относительная, %
    0,1UН ≤ U ≤ 1,7UН ±[0,01+0,005(1,7UН/U-1)] UН от 5 до 480 В
    ±[0,015+0,005(1,7UН/U-1)] UН ≤ 2 В
    0,1UН ≤ U ≤ 1,25UН UН = 800 В
    Переменный ток и ток основной гармоники (I и I(1)), А 0,05IН ≤ I ≤ 1,2IН Относительная, %
    ±[0,1+0,01(IН/I–1)] I
    ±[0,2+0,02(IН/I–1)] II
    ±[0,5+0,05(IН/I–1)] III
    ±[1,0+0,05(IН/I–1)] IV
    ±[2,0+0,1(IН/I–1)] V
    Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1UН ≤ U ≤ 1,2UН Относительная, % PН = UН · IН
    0,01IН ≤ I ≤ 0,05IН ±0,2 I; ±0,4 II; ±1,0 II 0,9 < |cos φ| ≤ 1,0
    0,05IН < I ≤ 1,2IН ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V
    0,01IН ≤ I ≤ 0,05IН ±0,25 I; ±0,5 II; 0,5 ≤ |cos φ| ≤ 0,9
    0,05IН < I ≤ 1,2IН ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V
    0,1IН ≤ I ≤ 1,2IН ±[0,25+0,02(1,44PН/P-1)] I
    ±[0,5+0,05(1,44PН/P-1)] II
    ±[1,0+0,1(1,44PН/P-1)] III
    ±[2,0+0,1(1,44PН/P-1)] IV    		 0,2 ≤ |cos φ| < 0,5
    Полная электрическая мощность (S), В·А 0,01IН ≤ I ≤ 1,2IН;
    0,1UН ≤ U ≤ 1,2UН    		 Относительная, %
    ±0,2 I; ±0,4 II; ±1,0 II S < 0,1 (UН · IН)
    ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 S ≥ 0,1 (UН · IН)
    Коэффициент мощности (КР = P/S) 0,1 ≤ КР ≤ 1,0 Абсолютная,
    ±0,02 I; ±0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V    		 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 1) 0,1UН ≤ U ≤ 1,2UН Относительная, % 1
    0,02IН ≤ I ≤ 0,05IН ±0,3 I; ±0,7 5 II; ±1,5III 0,9 < |sin φ| ≤ 1,0
    0,05IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
    0,02IН ≤ I ≤ 0,1IН ±0,3 I; ±0,7 5 II; ±1,5III 0,5 ≤ |sin φ| ≤ 0,9
    0,1IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
    0,1IН < I ≤ 1,2IН ±0,3 I; ±0,7 5 II; ±1,5 III; ±2,5 IV; ±2,5 V 0,2 ≤ |sin φ| < 0,5
    Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
    ±0,001    		 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
    - входных напряжений ±0,01 0,2UН ≤ U ≤ 1,2UН
    - напряжения и тока одной фазы ±0,5 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы, градус От 0 до 360 Абсолютная, градус 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН;
    КI(h) > 5 %;
    КU(h) > 1 %
    ±2 I; ±2 II для h от 2 до 10
    ±10 I; ±10 II для h от 11 до 20
    ±20 I; ±20 II для h от 21 до 50
    Коэффициент гармоники порядка h напряжения для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %,
    ±0,003 %    		 КU(h) < 1,0
    Относительная, %,
    ±0,3    		 KU(h) ≥ 1,0
    Коэффициент гармоники порядка h тока для h от 2 до 50 [KI(h)], % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
    Абсолютная, %,
    ±0,05 I; ±0,05 II    		 KI(h) < 1,0
    Относительная, %,
    ±5,0 I; ±5,0 I    		 KI(h) ≥ 1,0
    Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %,
    ±0,003 %    		 КU < 1,0
    Относительная, %,
    ±0,3    		 KU ≥ 1,0
    Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
    Абсолютная, %,
    ±0,1 %    		 КI < 1,0
    Относительная, %,
    ±10    		 KI > 1,0
    Примечания:
    1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники;
    2 Частота гармонической составляющей (гармоники) порядка h равна h·f1;
    3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
    Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 без использования токоизмерительных клещей
    Напряжение переменного тока и основной гармоники (U и U(1)), В 0,1UН ≤ U ≤ 1,2UН Относительная, %,
    ±[0,02+0,005(1,2UН/U–1)]
    Напряжение постоянного тока (UDC), В Относительная, %
    0,1UН ≤ U ≤ 1,7UН ±[0,02+0,005(1,7UН/U–1)] UН до 480 В
    0,1UН ≤ U ≤ 1,25UН UН = 800 В
    Переменный ток и ток основной гармоники (I и I(1)), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
    ±[0,02+0,005(1,2IН/I–1)]
    Сила постоянного тока 1) (IDC), А 0,1IН ≤ I ≤ 1,2IН Относительная, %,
    ±[0,02+0,01(1,2IН/I–1)]    		 IН = 100 A
    0,1IН ≤ I ≤ 1,5IН Относительная, %,
    ±[0,02+0,01(1,5IН/I–1)]    		 IН < 100 A
    Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1IН ≤ I ≤ 1,2IН;
    0,1UН ≤ U ≤ 1,2UН;
    0,2 ≤ |cos φ| < 1,0    		 Относительная, %,
    ±[0,05+0,01(1,44PН/P–1)]    		 PН = UН · IН
    Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 0,1IН ≤ I ≤ 1,2IН;
    0,1UН ≤ U ≤ 1,2UН;
    0,2 ≤ |sin φ| < 1,0    		 Относительная, %,
    ±[0,1+0,02(1,44QН/Q–1)]    		 QН = UН · IН
    Полная электрическая мощность (S), В·А 0,1IН ≤ I ≤ 1,2IН;
    0,1UН ≤ U ≤ 1,2UН    		 Относительная, %,
    ±[0,04+0,01(1,2 UН/U+1,2IН/I–2)]
    Коэффициент мощности (КР = P/S), отн. ед. 0,1 ≤ КР ≤ 1,0 Абсолютная,
    ±0,005    		 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
    ±0,001
    Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
    - фазных напряжений ±0,01 0,2UН ≤ U ≤ 1,2UН
    - напряжения и тока одной фазы, (φ1) ±0,01 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %,
    ±0,01 %    		 КU(h) < 1,0
    Относительная, %,
    1,0    		 KU(h) ≥ 1,0
    Коэффициент гармоники тока порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2 IН ≤ I ≤ 1,2 IН
    Абсолютная, %,
    ±0,05 %    		 КI(h) < 1,0
    Относительная, %,
    ±5    		 KI(h) ≥ 1,0
    Суммарный коэффициент гармоник напряжения (КU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,1UН
    Абсолютная, %,
    ±0,003 %    		 КU < 1,0
    Относительная, %,
    ±0,3    		 KU ≥ 1,0
    Суммарный коэффициент гармоник тока (КI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,1IН
    Абсолютная, %,
    ±0,01 %    		 КU < 1,0
    Относительная, %,
    ±1,0    		 KU ≥ 1,0
    Примечания:
    1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор – 61850 Х - 02 - 1ХХ;
    2 Частота гармонической составляющей (гармоники) по рядка h равна h·f1;
    3 Приборы Энергомонитор-61850 обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от UН и IН, соответственно.
    Измеряемые параметры электрической энергии Диапазоны или поддиапазоны измерений Вид и единица измерения погрешности, пределы допускаемой основной погрешности Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - Х - Х1Х при использовании токоизмерительных клещей
    Напряжение переменного тока и основной гармоники (U и U(1)), В 0, 1UН ≤ U ≤ 1,2UН Относительная, %,
    ±[0,02+0,005(1,2UН/U–1)]
    Напряжение постоянного тока (U), В Относительная, %
    0,1UН ≤ U ≤ 1,7UН ±[0,02+0,005(1,7UН/U–1)] UН до 480 В
    0,1UН ≤ U ≤ 1,25UН ±[0,02+0,005(1,25UН/U–1)] UН = 800 В
    Переменный ток и ток основной гармоники (I и I(1)), А 0,05IН ≤ I ≤ 1,2IН Относительная, %,
    ±[0,1+0,01(IН/I–1)] I
    ±[0,2+0,02(IН/I–1)] II
    ±[0,5+0,05(IН/I–1)] III
    ±[1,0+0,05(IН/I–1)] IV
    ±[2,0+0,1(IН/I–1)] V
    Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт 0,1UН ≤ U ≤ 1,2UН Относительная, % PН = UН · IН
    0,01IН ≤ I ≤ 0,05IН ±0,2 I; ±0,4 II; ±1,0 III 0,9 < |cos φ| ≤ 1,0
    0,05IН < I ≤ 1,2IН ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V
    0,02IН ≤ I ≤ 0,1IН ±0,25 I; ±0,5 II 0,5 ≤ |cos φ| ≤ 0,9
    0,1IН < I ≤ 1,2IН ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V
    0,1IН ≤ I ≤ 1,2IН ±[0,25+0,02(1,44PН/P–1)] I
    ±[0,5+0,05(1,44PН/P–1)] II
    ±[1,0+0,1(1,44PН/P–1)] III
    ±[2,0+0,1(1,44PН/P–1)] IV    		 0,2 ≤ |cos φ| < 0,5
    Полная электрическая мощность (S), В·А 0,01IН ≤ I ≤ 1,2IН ;
    0,1UН ≤ U ≤ 1,2UН    		 Относительная, %
    ±0,2 I; ±0,4 II; ±1,0 II S < 0,1 (UН · IН)
    ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V S ≥ 0,1 (UН · IН)
    Коэффициент мощности (КР = P/S), отн. ед. 0,1≤ КР ≤ 1,0 Абсолютная,
    ±0,02 I; ± 0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V    		 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 0,1UН ≤ U ≤ 1,2UН Относительная, %
    0,02IН ≤ I ≤ 0,05IН ±0,3 I; ±0,75 II; ±1,5 III 0,9 < |cos φ| ≤ 1,0
    0,05IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
    0,02IН ≤ I ≤ 0,1IН ±0,3 I; ±0,7 5 II; ±1,5 III 0,5 ≤ |sin φ| ≤ 0,9
    0,1IН < I ≤ 1,2IН ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V
    0,1IН ≤ I ≤ 1,2IН ±0,3 I; ±0,75 II; ±1,5 III; ±2,5 IV; ±2,5 V 0,2 ≤ |sin φ| < 0,5
    Частота переменного тока (f1), Гц 40 ≤ f1 ≤ 70 Абсолютная, Гц
    ±0,003    		 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Угол фазового сдвига между основными гармониками, градус: От 0 до 360 Абсолютная, градус
    - фазных напряжений ±0,03 0,2UН ≤ U ≤ 1,2UН
    - напряжения и тока одной фазы (φ1) ±0,5 0,2IН ≤ I ≤ 1,2IН;
    0,2UН ≤ U ≤ 1,2UН
    Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %
    ±0,01    		 КU(h) < 1 %
    Относительная
    1,0    		 КU(h) ≥ 1 %
    Коэффициент гармоники тока порядка h для h от 2 до 50 [КI(h)], % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
    Абсолютная, %
    ±0,05 I; ±0,05 II    		 KI(h) < 1,0
    Относительная
    ±5,0 I; ±5,0 II    		 KI(h) > 1,0
    Суммарный коэффициент гармоник напряжения (KU), % От 0 до 49,9 0,2UН ≤ U ≤ 1,2UН
    Абсолютная, %
    ±0,05    		 KU < 1,0
    Относительная
    ±5    		 KU > 1,0
    Суммарный коэффициент гармоник тока (KI), % От 0 до 49,9 0,2IН ≤ I ≤ 1,2IН
    Абсолютная, %
    ±0,1    		 KI < 1,0
    Относительная
    ±10    		 KI > 1,0
    Примечания
    1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники;
    2 Частота гармонической составляющей (гармоники) порядка h равна h·f1;
    3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точно сти 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки.
    Измеряемая величина Диапазоны или поддиапазоны измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонито-61850 Х - 02 - ХХ1 при поверке ИТН и ИТТ с аналоговыми выходными сигналами
    Погрешность коэффициента масштабного преобразования измерительного трансформатора, % Абсолютная, % 0,2UН2 ≤ U ≤ 1,2UН2;
    0,01IН2 ≤ I ≤ 1,2IН2;
    f = (fНОМ ± 1) Гц
    ±0,1999 % ±0,002
    ±1,999 % ±0,02
    ±19,99 % ±0,2
    Угловая погрешность измерительного трансформатора, минута Абсолютная, минута
    ±600 минут ±0,1
    ±180 градусов ±1,0
    UН2 – номинальное вторичное напряжение поверяемого ИТН (100/√3 В или 100 В);
    IН2 – номинальный вторичный ток поверяемого ИТТ (1 А или 5 А);
    fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
    Измеряемая величина Диапазоны или поддиапазоны измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ИТН и ИТТ с аналоговыми выходными сигналами
    Погрешность коэффициента масштабного преобразования измерительного трансформатора, % Абсолютная, % 0,2UН2 ≤ U ≤ 1,2UН2;
    0,01IН2 ≤ I ≤ 1,2IН2;
    f = (fНОМ ± 1) Гц
    ±0,1999 % ±0,005
    ±1,999 % ±0,05
    ±19,99 % ±0,5
    Угловая погрешность измерительного трансформатора, минута Абсолютная, минута
    ±600 минут ±0,2
    ±180 градусов ±2,0
    UН2 – номинальное вторичное напряжение поверяемого ИТН (100/√3 В или 100 В);
    IН2 – номинальный вторичный ток поверяемого ИТТ (1 А или 5 А);
    fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
    Измеряемая величина Диапазон измерений, единица измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 02 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений в соответствии с МИ 3476-2015 (МЭК 61850-9-2LE)
    Погрешность коэффициента масштабного преобразования измерительного трансформатора, % ±19,99 % Абсолютная, %
    ±0,02    		 0,2UНОМ ≤ U ≤ 1,2UНОМ;
    0,01IНОМ ≤ I ≤ 1,2IНОМ;
    f = (fНОМ ± 1) Гц
    Угловая погрешность измерительного трансформатора, минута ±180 градусов Абсолютная, минута
    ±1,0
    Полная погрешность ±50 % Абсолютная, %
    ±0,02
    UНОМ – номинальное первичное напряжение поверяемого ЭТН;
    IНОМ – номинальный первичный ток поверяемого ЭТТ;
    fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
    Измеряемая величина Диапазон измерений, единица измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде цифрового потока мгновенных значений в соответствии с МИ 3476-2015 (МЭК 61850-9-2LE)
    Погрешность коэффициента масштабного преобразования измерительного трансформатора, % ±19,99 % Абсолютная, %
    ±0,05    		 0,2UНОМ ≤ U ≤ 1,2UНОМ;
    0,01IНОМ ≤ I ≤ 1,2IНОМ;
    f = (fНОМ ± 1) Гц
    Угловая погрешность измерительного трансформатора, минута ±180 градусов Абсолютная, минута
    ±2,0
    Полная погрешность ±50 % Абсолютная, %
    ±0,05
    UНОМ – номинальное первичное напряжение поверяемого ЭТН;
    IНОМ – номинальный первичный ток поверяемого ЭТТ;
    fНОМ – номинальная частота поверяемого ИТТ или ИТН (50 или 60 Гц).
    Измеряемая величина Диапазон измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 02 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде напряжения переменного тока
    Вторичное напряжение ЭТН, ЭТТ, В от 0,01UН2 до 1,2UН2 ±[0,01+0,002(1,2UН2/U-1)] UН2 > 2 В
    ±[0,015+0,003(1,2UН2/U-1)] UН2 ≤ 2 В
    Погрешность коэффициента масштабного преобразования (погрешность напряжения, токовая погрешность) ЭТН, ЭТТ, % ±19,99 % Абсолютная, %
    ±0,02    		 0,2UН1 ≤ U ≤ 1,2UН1;
    0,01IН1 ≤ I ≤ 1,2IН1;
    f = (fНОМ ± 1) Гц
    Угловая погрешность ЭТН, ЭТТ, минута ±180 градусов Абсолютная, минута
    ±1,0
    UН2 – номинальное вторичное напряжение поверяемого ЭТН, ЭТТ (от 22,5 мВ до 5,0 В);
    fНОМ – номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц).
    Измеряемая величина Диапазон измерений Вид погрешности, пределы допускаемой основной погрешности измерений Примечание
    Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - ХХ1 при поверке ЭТН и ЭТТ с выходными сигналами в виде напряжения переменного тока
    Вторичное напряжение ЭТН, ЭТТ, В от 0,01UН2 до 1,2UН2 ±[0,025+0,005(1,2UН2/U-1)] UН2 > 2 В
    ±[0,03+0,005(1,2UН2/U-1)] UН2 ≤ 2 В
    Погрешность коэффициента масштабного преобразования (погрешность напряжения, токовая погрешность) ЭТН, ЭТТ, % ±19,99 % Абсолютная, %
    ±0,05    		 0,2UН1 ≤ U ≤ 1,2UН1;
    0,01IН1 ≤ I ≤ 1,2IН1;
    f = (fНОМ ± 1) Гц
    Угловая погрешность ЭТН, ЭТТ, минута ±180 градусов Абсолютная, минута
    ±3,0
    UН2 – номинальное вторичное напряжение поверяемого ЭТН, ЭТТ (от 22,5 мВ до 5,0 В);
    fНОМ – номинальная частота поверяемого ЭТТ или ЭТН (50 или 60 Гц).
    Параметр Значение
    Общие характеристики
    Время установления рабочего режима не более 30 мин
    Максимальная продолжительность непрерывной работы не менее 16 часов
    Время минимального перерыва до повторного включения после непрерывной работы в течении 16 часов не более 15 мин
    Питание от сети переменного тока напряжением от 88 до 264 В и частотой от 47 до 63 Гц
    Полная мощность, потребляемая прибором и УПТТ-Н от питающей сети не превышает 100 В·А
    Полная мощность, потребляемая каждой входной цепью тока прибора при номинальном токе не превышает 15 В·А
    Полная мощность, потребляемая каждой входной цепью напряжения прибора при номинальном входном напряжении не превышает 1 В·А
    Полная мощность, потребляемая каждой входной цепью тока УПТТ-Н при номинальном токе не превышает 1 В·А
    Габаритные размеры, не превышают, мм 485×470×140 – для модификаций Энергомонитор-61850 С;
    485×385×190 – для модификаций Энергомонитор-61850 П;
    295×225×100 – для УПТТ-Н
    Масса, не превышает, кг 15 – для модификаций Энергомонитор-61850 С;
    18 – для модификаций Энергомонитор-61850 П;
    2,5 – для УПТТ-Н
    Средняя наработка на отказ 35 000 ч
    Средний срок службы 10 лет
    Влияющая величина Значение (область значений)
    нормальное рабочее
    Нормальные и рабочие условия применения приборов
    Температура окружающего воздуха, °C 23±5 23±10
    Относительная влажность воздуха, % от 30 до 80 до 80 при 20 °C
    Атмосферное давление, кПа от 47 до 63 от 84 до 106,7
    Частота питающей сети, Гц от 47 до 63 от 47 до 63
    Фазное напряжение питающей сети, В от 88 до 264 от 88 до 264
    Коэффициент искажения синусоидальности кривой напряжения питания, % до 5 до 5

    Технические характеристики калибратора, эталонного источника цифрового потока МарсГен-61850:

    Параметр Значение
    Синхронизация:
    1PPS
    PTP
    электрический (1 Гц), внешняя/внутренняя
    протокол IEEE 1588
    Частота дискретизации, выборок в секунду от 1000 до 38 400
    Тип сигнала (форма) синусоидальный, треугольный, пилообразный прямой, пилообразный обратный, прямоугольный, фазовое управление, субгармоники, чётные гармоники, фликер, провалы, перенапряжения
    Параметр выходного сигнала Диапазон значений Дискретность установки Основная погрешность
    Основная (1-я) гармоника
    Частота основной гармоники 40 ... 500 Гц 0,00001 ±0,0003 %
    Напряжение 10 мВ ... 15 МВ 10 мкВ ±0,03 %
    Ток 1 мА ... 1,5 МА 1,0 мкА ±0,03 %
    Угол фазового сдвига –180° … +180° 0,0001 0,03°
    Активная мощность 0,01 Вт ... 15 ТВт - ±0,03 %
    ПКЭ (всего более 25 параметров)
    Порядок гармоники (интергармоники) 0,1 ... 50 0,1 -
    Среднеквадратическое значение гармонической составляющей напряжения и тока (% от основной гармоники) 0 ... 50 0,0001 ±0,01 %
    Суммарный коэффициент гармонических составляющих силы переменного тока и напряжения, % 0 ... 50 0,0001 ±0,01 %
    Фликер 0,2 ... 10 - ±1,5 %
    Параметры случайных событий (6 параметров) - - ±0,005 с
    Частота выходного опорного сигнала (1PPS) 1 Гц - ±2·10-6 Гц

  • Комплект поставки МарсТест-61850

    № Наименование Количество
    1 Прибор электроизмерительный многофункциональный Энергомонитор-61850П-02-00-50 в комплектации для поверки электронных трансформаторов, счетчиков, устройств SAMU в комплекте с выносным терминалом управления на базе ПК с программным обеспечением Энергомонитор-61850ext и Энергоформа-61850 1
    2 Источник фиктивной мощности и испытательных сигналов Энергоформа-61850 1
    3 Калибратор цифровых потоков по стандарту 61850-9-2 MарсГен-61850 1
    4 Внешний сервер времени СВ-01 (или аналогичный) 1
Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
