УПВО-1-220 — установка поверочная высоковольтная однофазная

Код товара: 57528

  • Назначение установки поверочной высоковольтной однофазной УПВО-1-220:

    Установка поверочная высоковольтная однофазная УПВО-1-220 предназначена для поверки измерительных трансформаторов напряжения 110 и 220 кВ.

    Установка предназначена:

    • для первичной и периодической поверки и калибровки на местах эксплуатации измерительных однофазных заземляемых трансформаторов напряжения (ТН) электромагнитных классов точности 0,2 и менее точных при нагрузках, нормированных ГОСТ 1983–2001, и при реальных нагрузках на узле учета;
    • для измерения мощности нагрузки ТН;
    • измерения показателей качества электрической энергии в соответствии с требованиями ГОСТ 13109–97.

    Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.

    Область применения — узлы (системы) коммерческого учета электрической энергии, в том числе АИИС КУЭ, энергетических систем и промышленных предприятий.

    Описание установки поверочной высоковольтной однофазной УПВО-1-220:

    Установка УПВО-1-220 выполнена в виде комплекта переносных эталонных СИ и вспомогательного оборудования, который может транспортироваться к месту эксплуатации поверяемых СИ на автомобиле или другими транспортными средствами.

    Установка УПВО-1-220 обеспечивает формирование напряжения однофазной цепи переменного тока.

  • Технические характеристики установки поверочной высоковольтной однофазной УПВО-1-220:

    Параметр Значение
    Номинальные значения напряжения, кВ 35/√3; 110/√3; 220/√3
    Диапазон изменения первичного напряжения при поверке ТН, % от Uн1 От 40 до 120
    Диапазон вторичного напряжения при поверке ТН, % от Uн2 От 40 до 120 (Uн2 = 100/√3)
    Пределы основных допускаемых погрешностей установки при поверке ТН:
    - по напряжению, f, %
    - угловая, Δu, мин
    где fT — предел допускаемой погрешности ПВЕ по напряжению;
    fЭМu — предел допускаемой погрешности по напряжению прибора Энергомонитор 3.3 Т1 при поверке ТН:
    абсолютная     ±(0,02 + 0,02|ΔfU|) % (ΔfU — погрешность ТН);
    ΔTu — предел допускаемой угловой погрешности ПВЕ;
    ΔЭМu — предел допускаемой угловой погрешности прибора Энергомонитор 3.3 Т1 при поверке ТН:
    абсолютная     ±(1,0 + 0,1|ΔδU|) мин (ΔδU — погрешность ТН)
    Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3Т1
    Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, % 2
    Значение нестабильности напряжения на выходе установки, не более, % 1 — за время не более 1 мин;
    3 — за время более 1 мин
    Значение потребляемой мощности, ВА, не более 7000
    Время, за которое установка обеспечивает нормируемые параметры и метрологические характеристики по истечении времени установления рабочего режима не менее 30 мин
    Время непрерывной работы установки не более 1 часа с последующим перерывом не менее 30 мин
    Степень защиты от поражения электрическим током установка («Пульт управления УПВО-1-250») относится к электрическому оборудованию класса II по ГОСТ Р 51350
    Испытательное напряжение, которое выдерживает электрическая изоляция цепи сетевых выводов установки в течение 1 мин 1500 В частотой 50 Гц в нормальных (ГОСТ 1516.2) условиях испытаний
    Изоляция входных и выходных цепей блока «Пульт управления УПВО-1-250» (ПУ) сопротивление (U = 1000 В) не менее 20 МОм
    Электропитание от однофазной сети (220 ± 22) В или от трехфазной сети переменного тока (380 ± 19) В, (50,0 ± 0,5) Гц при коэффициенте искажения синусоидальности напряжения не более 5 %
    Среднее время наработки на отказ, То не менее 8000 часов
    Средний срок службы установки, Тсл не менее 6 лет
    Условия эксплуатации установки
    Диапазон температур окружающего воздуха, °С от +5 до +35
    Относительная влажность воздуха, %, не более 90 при 30 °С
    Диапазон атмосферного давления, кПа 70–106,7

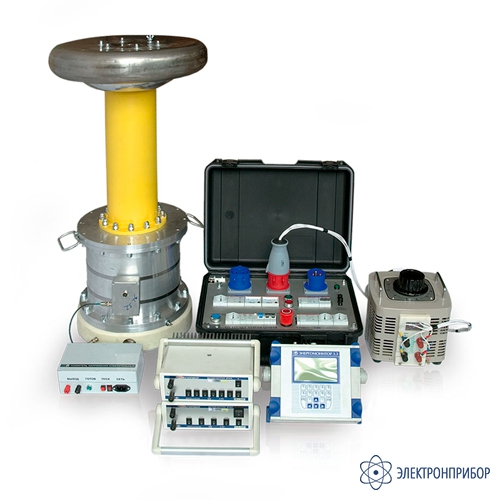

  • Комплект поставки УПВО-1-220

    № Наименование Количество
    1 Прибор Энергомонитор 3.3Т1-С (прибор сравнения) для поверки трансформаторов напряжения в комплекте с УПТН 1
    2 Преобразователь напряжения высоковольтный емкостной ПВЕ-220/110, кл.т. 0,05 1
    3 Магазин нагрузок МР 3025 100/√3 В, 200ВА 2
    4 Латр однофазный 40А 1
    5 Пульт управления для УПВО-1-220 (в ПУ предусмотрен ряд защитных устройств, обеспечивающих защиту обслуживающего персонала и самой установки от замыканий на землю, от перегрузок или коротких замыканий по току и напряжению, а также защиту оборудования от импульсных перенапряжений) 1
    6 Установка испытательная высоковольтная до 110кВ (источник высокого напряжения до 110кВ) 1
    7 Комплект кабелей 1
    8 Удлинитель 1
    9 Штанга заземления 1
