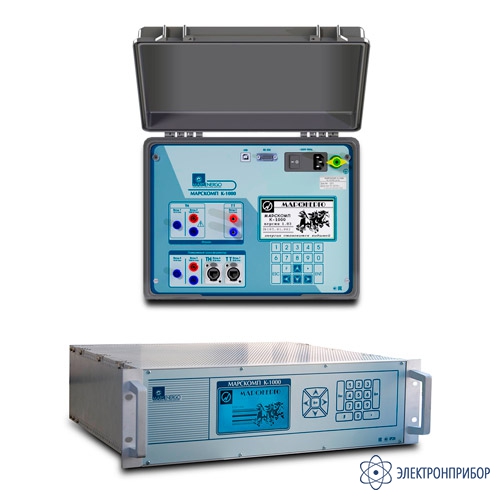

МарсКомп К-1000 — эталонный прибор сравнения, компаратор

Код товара: 71690
  • 87150-22
    1 вариант исполнения

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      87150-22 до 20.10.2027

    • Производитель

      МАРС-ЭНЕРГО, Россия

    Описание эталонного прибора сравнения, компаратора МарсКомп К-1000:

    МарсКомп К-1000 - эталонный прибор сравнения, компаратор для поверки и калибровки измерительных электронных маломощных трансформаторов тока и напряжения (LPIT) и традиционных трансформаторов напряжения (ТН).

    Назначение эталонного прибора сравнения, компаратора МарсКомп К-1000:

    Компаратор МарсКомп К-1000 предназначен для:

    1. Калибровки и поверки рабочих средств измерений:

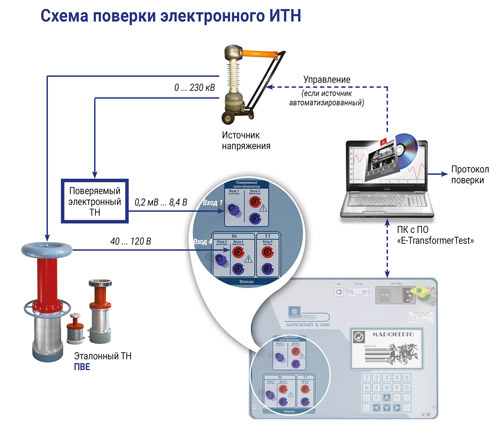

    • по методике ГОСТ 8.216-2011 (Установка 3) маломощных измерительных трансформаторов напряжения (ММТН), датчиков, делителей с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-7 или ГОСТ Р МЭК 61869-6-2021 схема поверки;

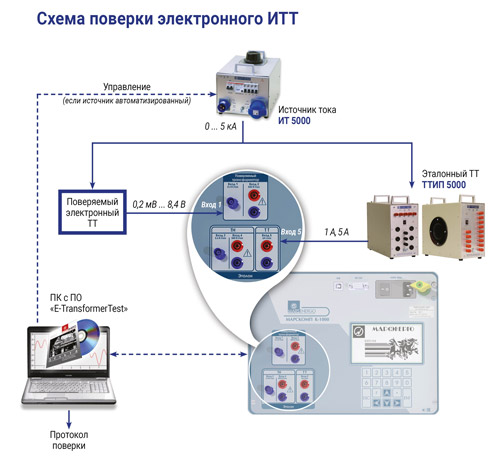

    • маломощных измерительных трансформаторов тока (ММТТ), датчиков с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-8 или ГОСТ Р МЭК 61869-6-2021 схема поверки;

    ​

    • по методике ГОСТ 8.216-2011 (Установка 2 или 3) традиционных измерительных трансформаторов напряжения (ТН), выпускаемых по ГОСТ 1983, делителей напряжения, измерительных масштабных преобразователей напряжения;
    • вольтметров и частотомеров в диапазоне частот 16…2500 Гц, амперметров, анализаторов гармоник, фазометров в промышленной области частот (45…65 Гц) и с номинальной частотой 400 Гц.

    2. Аттестации измерительных трансформаторов напряжения

    • при искаженной форме сигнала высокого напряжения при наличии гармонических сигналов напряжения от 0,3 до 50 порядка (от 15 до 2500 Гц) по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012).

    Преимущества эталонного прибора сравнения, компаратора МарсКомп К-1000:

    • В качестве эталонных трансформаторов могут применяться традиционные трансформаторы с выходами тока 1; 5 А и напряжения 100; 100/√3 В;
    • Возможность поверки ТН с вторичным напряжением, отличным от вторичного напряжения эталонного ТН, т. е. с разными номинальными коэффициентами масштабного преобразования;
    • Возможность учета действительного значения угла фазового сдвига ММТТ и ММТН, указанного производителем;
    • Компаратор может применяться для аттестации ТН, предназначенных для измерений гармонических составляющих напряжения (ПКЭ) в сети высокого напряжения (построение АЧХ), по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012);
    • Переключение поддиапазонов в приборе производится как раздельно по каждому каналу, так и группой одновременно;
    • Автоматическое создание протоколов поверки или протоколов аттестации ТН с помощью ПО «E-TransformerTest». Обмен прибора с ПК по USB может начинаться автоматически после включения.

    Варианты исполнения эталонного прибора сравнения, компаратора МарсКомп К-1000:

    Компараторы МарсКомп К-1000 выпускаются в модификациях, отличающихся конструктивным исполнением, наличием дополнительных функций и внешних устройств, номинальной частотой.

    Условное обозначение модификации компараторов при заказе и в документации другой продукции, в которой они могут быть применены, должно состоять из обозначения типа прибора и условного обозначения модификации: Условное обозначение компараторов:

    Марскомп К-1000 Х-Х-Х-Х
                                   1  2  3 4

    1 – обозначение модификации по конструктивному исполнению:
         "С" - стационарный прибор в корпусе стандарта 19",
         "П" - переносной прибор в корпусе типа «кейс»;

    2 – обозначение модификации по номинальной частоте (fном):
         "50" – с fном = 50 Гц и областью значений влияющей величины от 42,5 до 67,5 Гц;
         "50/400" - с fном = 50 и 400 Гц и областью значений влияющей величины от 42,5 до 67,5 Гц и от 396 до 404 Гц;

    3 – обозначение модификации по наличию Блока нагрузок (БН) в комплекте поставки:
         "Н" – с БН в комплекте и с возможностью изменения входного сопротивления и входной емкости измерительных каналов напряжением 10 В и менее для поверки измерительных маломощных трансформаторов (преобразователей, датчиков);
         "хМ/yП" – без БН с входным сопротивлением х МОм и входной емкостью y пФ измерительных каналов компаратора напряжением 10 В и менее;

    4 – обозначение модификации по наличию дополнительных функций измерения параметров сигнала напряжения искаженной формы:
         "Г" – с возможностью измерения параметров сигнала напряжения искаженной формы;
         знак отсутствует – без дополнительных функций.

    Пример записи: Марскомп К-1000 С-50/400-2М/50П-Г.

    Блок нагрузок БН входит в комплект модификации «Марскомп К-1000 Х-Х-Н-Х». По заказу выпускается с заданными номинальными значениями входного сопротивления и входной емкости (2 набора) отдельно для сигналов тока и сигналов напряжения с управляемым переключением входов по трем фазам. БН подключается к компаратору измерительными кабелями и к ПК кабелем управления. Заводской номер БН должен соответствовать заводскому номеру компаратора.

    Компараторы в зависимости от модификаций применяются автономно, совместно с источниками испытательных сигналов или в составе поверочных установок при поверке, калибровке и испытаниях средств измерений электроэнергетических величин:

    • средств измерений напряжения, силы тока, угла сдвига фазы, частоты, показателей качества электроэнергии;
    • маломощных измерительных трансформаторов напряжения (ММТН) и традиционных измерительных трансформаторов напряжения, датчиков, делителей;
    • маломощных измерительных трансформаторов тока (ММТТ), датчиков;
    • масштабных преобразователей напряжения (маломощных и традиционных трансформаторов, датчиков, делителей) при искаженной форме сигнала высокого напряжения.

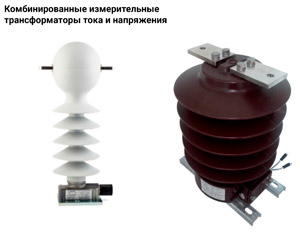

    Примеры поверяемых трансформаторов:



  • Технические характеристики эталонного прибора сравнения, компаратора МарсКомп К-1000:

    Параметр Диапазон измерений Пределы допускаемой погрешности
    Действующее значение переменного напряжения, В 0,5 мВ ... 1000 В Относительная, % ±0,01 + ∆
    Частота, Гц 16...2500 Гц Относительная, % ±0,02
    коэффициент гармоники напряжения порядка h (KU(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц 0,1 ... 25 % Относительная, % ±0,08 + ∆
    Угол фазового сдвига между напряжениями частоты f двух каналов от -90º до 90º Абсолютная, мин ± 0,00033°·f
    Среднеквадратическое значение силы переменного тока 10 мА ... 12 А Относительная, % ±0,015 + ∆
    коэффициент гармоники тока порядка h (KI(h)) с частотой первой гармоники тока f1 от 45 до 65 Гц 0,1 ... 25 % Относительная, % ±0,08 + ∆
    Погрешность (абсолютная) Диапазон измерений Пределы допускаемой погрешности
    Поверка маломощных измерительных трансформаторов тока (ММТТ)
    Токовая, % От –20,0 до +20,0 ±(0,02+0,03·Х)
    Угловая, мин От –60 до +60 ±0,006'·f
    Полная, % От –20,0 до +20,0 ±0,05
    Поверка маломощных измерительных трансформаторов напряжения (ММТН) и трансформаторов напряжения (ТН)
    Напряжения, % От –20,0 до +20,0 ±(0,02+0,03·Х)
    Угловая, мин От –60 до +60 ±0,006'·f
    Параметр Значение
    МарсКомп К-1000-П МарсКомп К-1000-С
    Электропитание от сети переменного тока от 200 до 260 В, 50±5 Гц
    Потребляемая мощность по цепи переменного тока не более 100 ВА
    Исполнение переносное стационарное (лабораторное)
    Корпус кейс с ручкой IP65 19-дюймового стандарта
    Связь с ПК USB
    Диапазон рабочих температур от +10 до +35 °С
    Габаритные размеры (Д×Ш×В) не более  335 × 289 × 155 мм не более 485 × 450 × 140 мм
    Масса не более  4,5 кг не более 8 кг

    Примечание: ∆ — дополнительная погрешность.

  • Комплект поставки МарсКомп К-1000

    № Наименование Количество
    1 Эталонный прибор сравнения, компаратор Марскомп К-1000 в выбранном исполнении 1
    2 Комплект принадлежностей (в соответствии с договором поставки) 1
    3 Руководство по эксплуатации 1
    4 Формуляр 1
