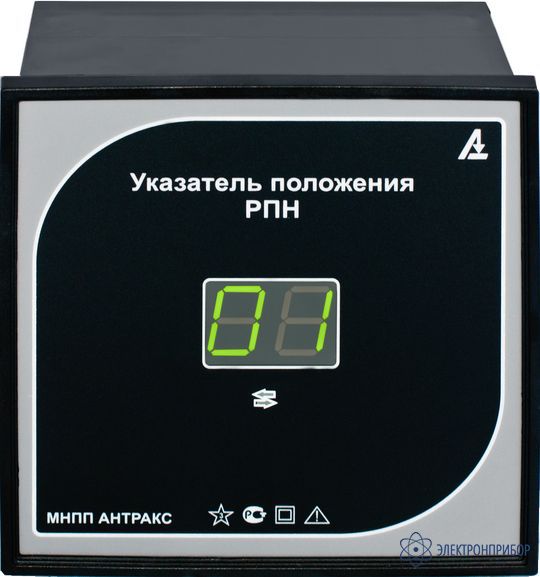

УП-23 без датчика — цифровой указатель положения РПН (логометр)

Код товара: 22788
    • Гарантия

      36 месяцев

    Назначение указателя УП-23 без датчика:

    Двухразрядный цифровой указатель положения привода РПН (логометр) УП23 предназначен для индикации в цифровом виде ступени регулирования РПН и используется для замены стрелочного указателя. Он работает совместно с контактным резистивным датчиком угла поворота привода, или с датчиком имеющим выходной сигнал типа «токовая петля» 4 .. 20 мА (а так же 0 .. 5 мА, 0 .. 20 мА). Во втором случае в обозначении указателя указывается УП23/ТП. УП23 подходит для установки на приводы MZ-2, MZ-4 производства Болгарии на 19, 23 и другое количество положений вместо указателя ступеней типа ЛКМ, на приводы производства Германии типа MR и EM а так же на любые другие приводы с резистивным датчиком и количеством ступеней не более 40. УП23/ТП подходит для установки на приводы типа ED-S и другие приводы компании MR, имеющие выходной сигнал типа «токовая петля», а так же на любые другие приводы с датчиком типа «токовая петля» и количеством ступеней не более 40. Возможна установка на отечественные приводы, рассчитанные на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.), для этого необходимо использовать взамен сельсин-датчика резистивный датчик положения привода ДП-1 или ДП-2, или датчик «токовой петли» ДП-3 производства компании «Антракс». Указатель УП23 устанавливается на щите управления и конструктивно совместим со штатным стрелочным логометром типа ЛКМ (типоразмер Б) или логометром типа EM (типоразмер Г), что облегчает замену неисправных приборов. Текущее значение положения привода РПН отображается светодиодным индикатором, яркость свечения которого достаточна для считывания показаний не отходя от пульта управления. Указатель имеет цифровой выход, а так же может быть укомплектован аналоговым выходом типа «токовая петля» 4 .. 20 мА для снятия информации о ступени привода в системы телемеханики, АСДУ и АСУТП.

    Настройка прибора производится с помощью плёночной клавиатуры на передней панели, или с использованием персонального компьютера через цифровые выходы RS-232 или RS-485.

    Указатель имеет несколько вариантов исполнения, различающихся количеством положений привода, совместно с которым будет использоваться указатель, типом корпуса (щитовой или настенный) и его размерами, наличием цифровых или аналоговых выходов, выходов управления.

  • Технические характеристики указателя УП-23 без датчика:

    Параметр Значения
    Напряжение питания ~220 В ± 10%
    Потребляемая мощность не более 10 Вт
    Яркость свечения индикатора 10000 мкд
    Максимальное количество ступеней 40
    Напряжение подаваемое на резистивный датчик 5 В или 24 В (в зависимости от исполнения)
    Допустимый ток с датчика типа «токовая петля» 0 – 20 мА
    Входное сопротивление указателя, не более 820 Ом
    Цифровой выход RS-232, формат MODBUS
    Дополнительные выходы (уточняется при заказе прибора) аналоговый ТП 4 .. 20 мА
    аналоговый 0-5 мА, 0-20мА
    цифровой RS-485 формат MODBUS
    Температурный диапазон - 40 - +50 °С
    Гарантийный срок 3 года
    Срок службы 10 лет
    Габаритные размеры
    - щитовой (типоразмер Б)
    - настенный (типоразмер Г)
    - промежуточная рамка для установки на типоразмер Г (типоразмер В)
    - щитовой (щелевой, типоразмер Д)
    - настенный (типоразмер А)

    144х144х60 мм
    94х94х160 мм
    120х120 мм
    144х72х108 мм
    120х120х60 мм
    Вес не более 1 кг
  • Комплект поставки УП-23 без датчика

    Наименование Количество
    Прибор УП-23 1
    Руководство по эксплуатации 1
