УП-2, УП 2, УП2
Цифровые указатели положения РПН (логометры)

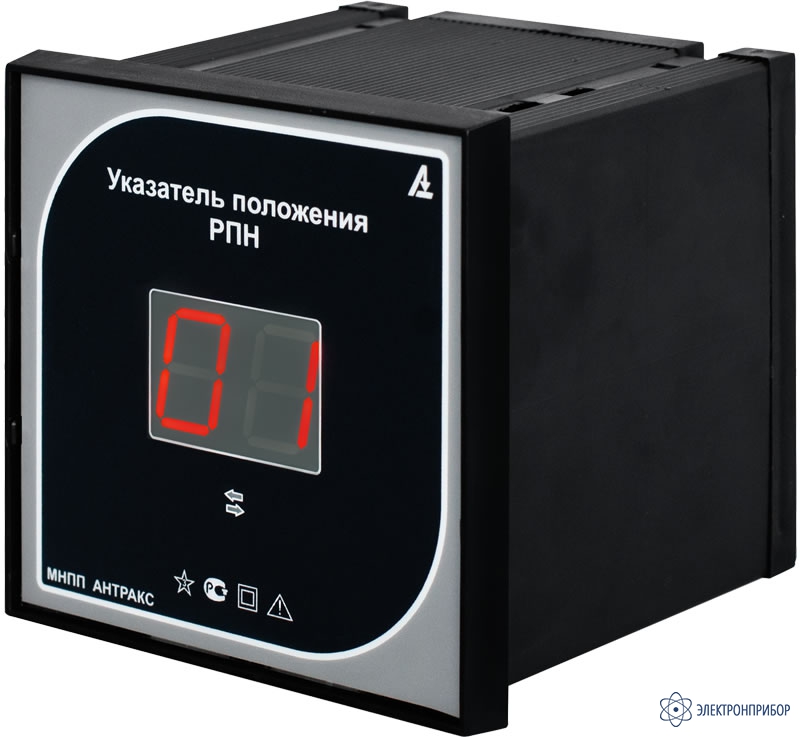

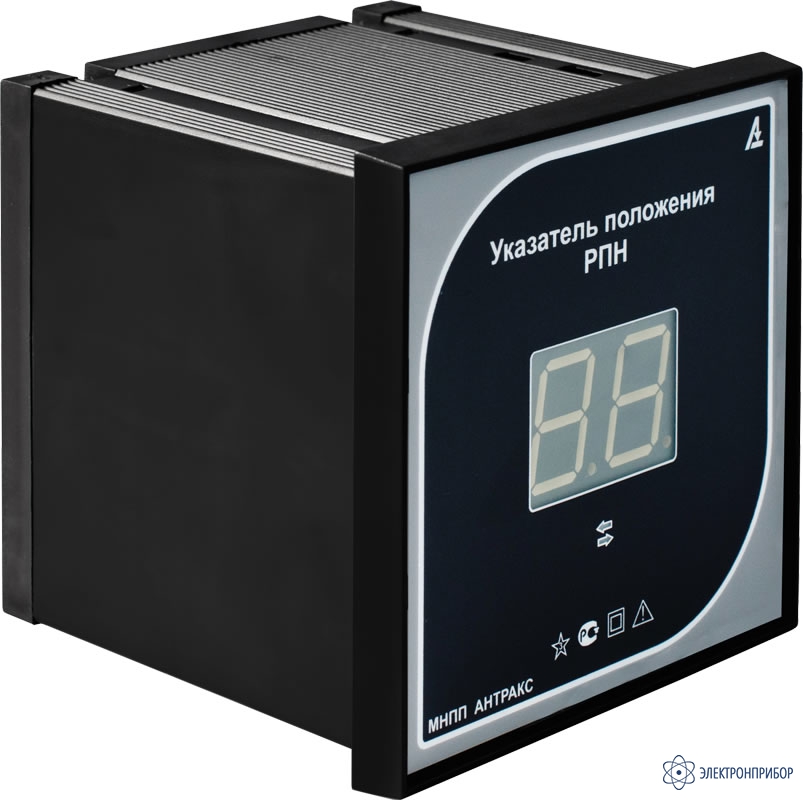

УП-2 — указатель положения привода
Код товара: 22786-
-
Гарантия
5 лет

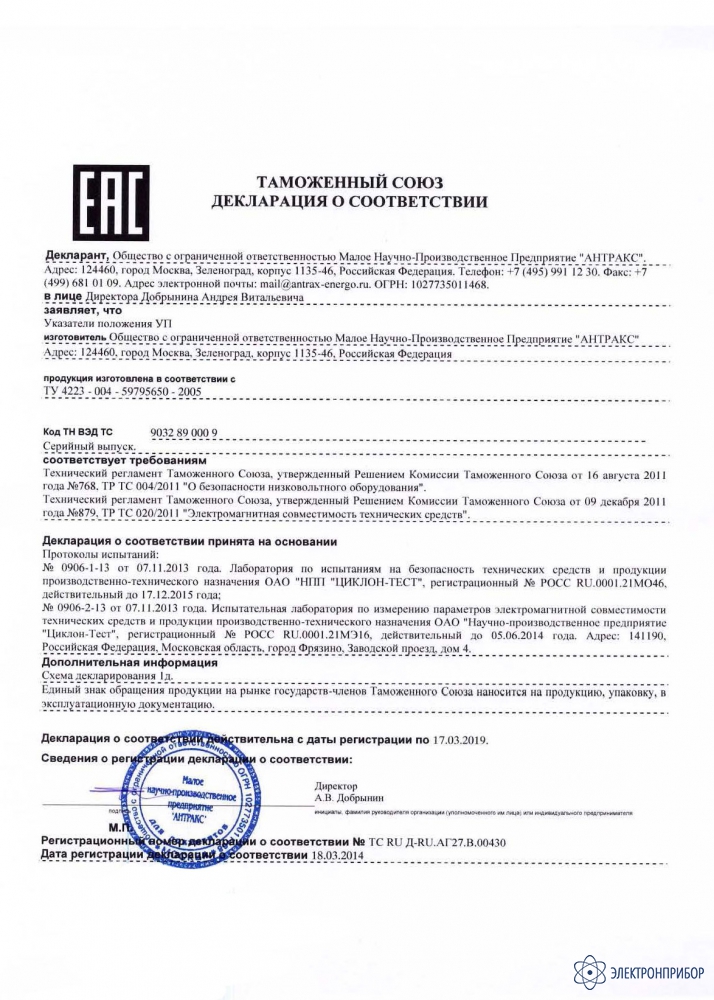

Сертификаты

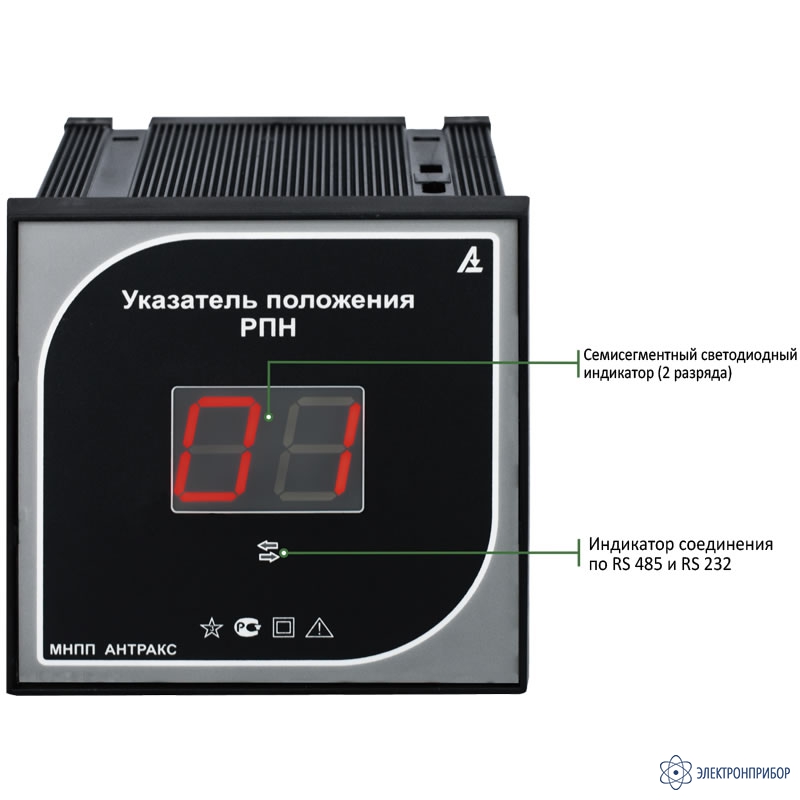

Описание указателя положения привода УП-2:

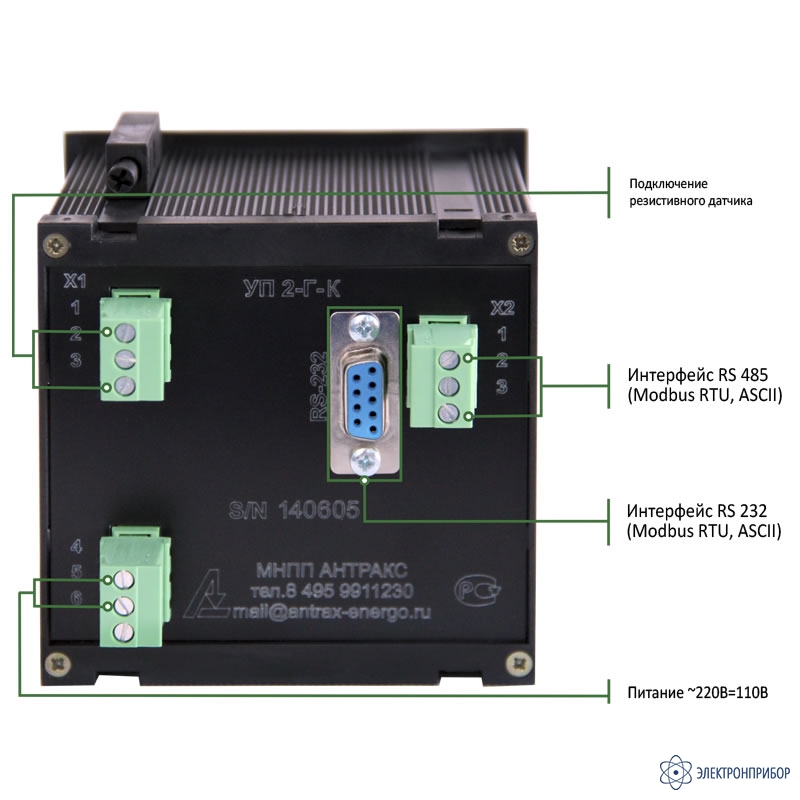

Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Логометры линейки УП 2х предназначены для приводов:
- MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
- MR, EM и ED-S;
- SAV1-1600-245/ 245-013;
- ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2
- ПДП-5Л;
и любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.
УП 2 выпускается в корпусах типоразмера:
- Б - 144х144х90 мм;
- В - 120х120х123 мм;
- Г - 96х96х91 мм;
- Д - 72х144х114 мм;
- Е - 48х96х96 мм.
-
-
Технические характеристики указателя положения привода УП-2:
Параметр Значение Подключаемые типы датчиков Резистивный Возможные цифровые выходы RS-232 (кроме корпуса Е)
RS-485Тип корпуса Б, В, Г, Д, Е Напряжение питания для указателей в корпусах Б, В, Г, Д, Е 90 – 370 В входное напряжение переменного тока 85 – 264 В входное напряжение постоянного тока 120 – 370 В Потребляемая мощность, не более 5 Вт Яркость свечения индикатора 10000 мкд Максимальный ток на клеммах реле управления 120 мA Максимальное допустимое напряжение на клеммах реле управления 400 В Воздействие климатических факторов внешней среды ГОСТ 52931-2008ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1 Воздействие механических факторов внешней среды ГОСТ 17516.1 М7 Степень защиты указателя ГОСТ 14254 IP 20 Температурный диапазон от -40 до +50 °С -
Комплект поставки УП-2
№ Наименование Количество 1 Указатель положения привода УП-2 1 -
Дополнительная комплектация УП-2
-
Файлы для УП-2
