УП-41, УП41, УП 41
Цифровые указатели положения РПН (логометры)

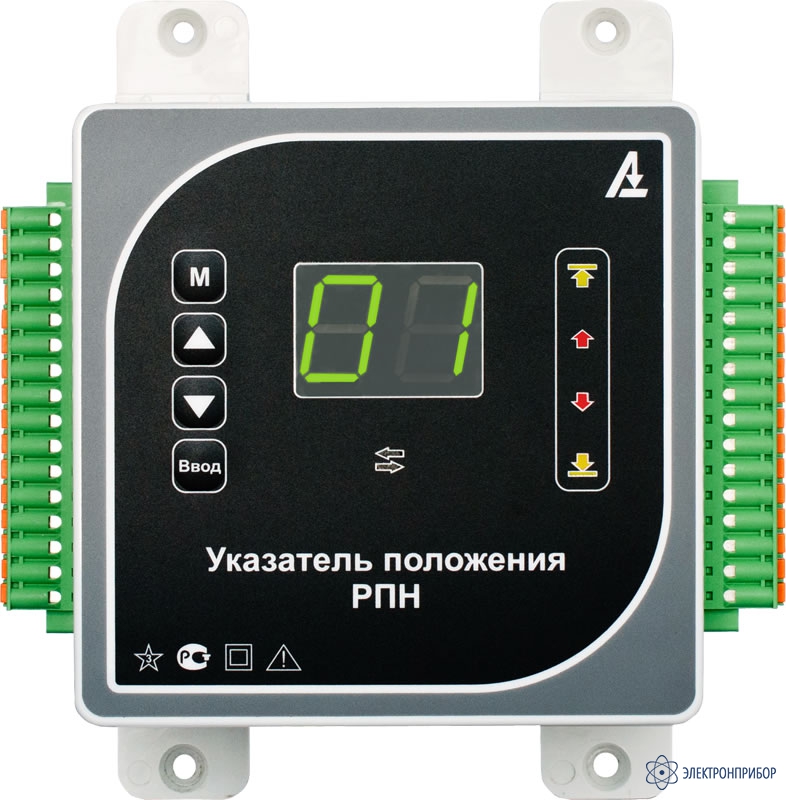

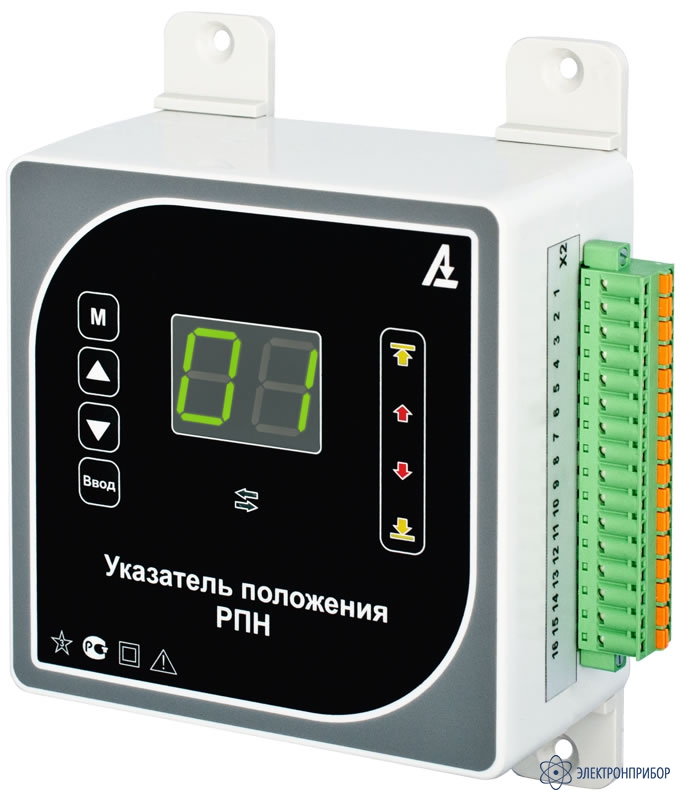

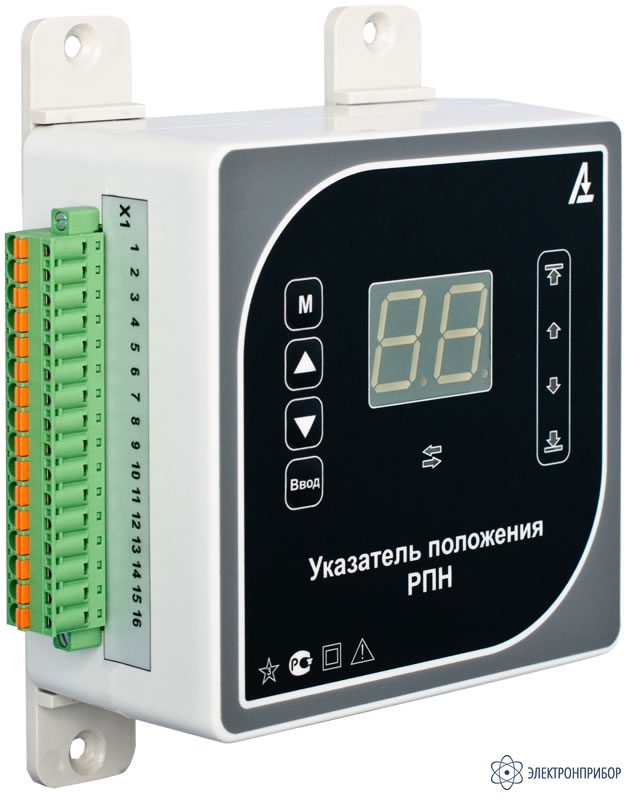

УП-41 — указатель положения привода
Код товара: 56025-
-
Гарантия
5 лет

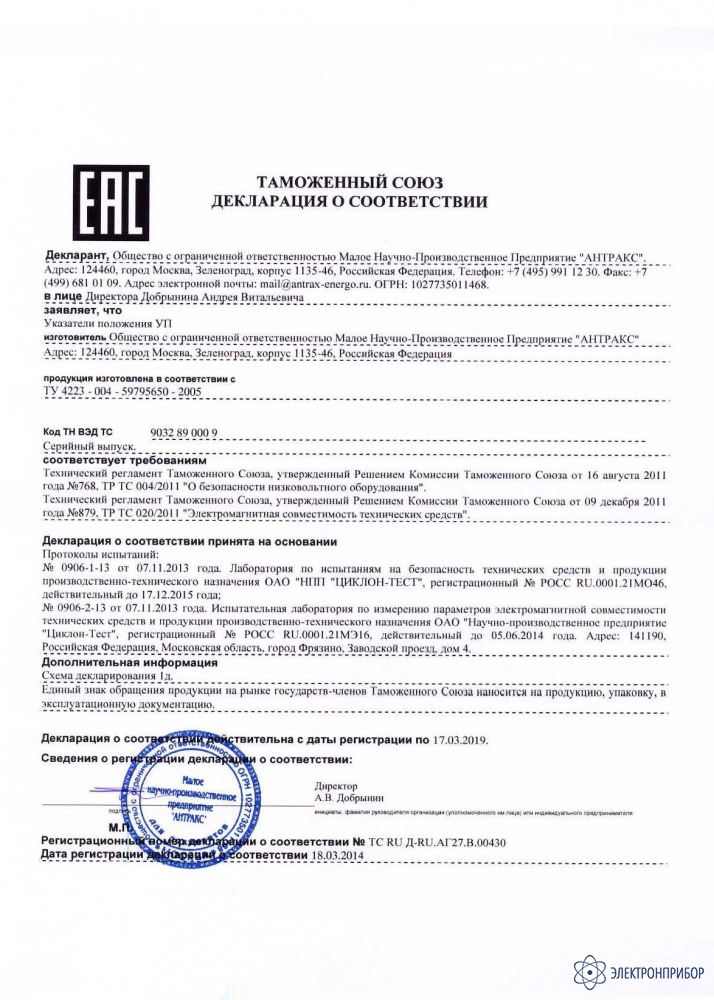

Сертификаты

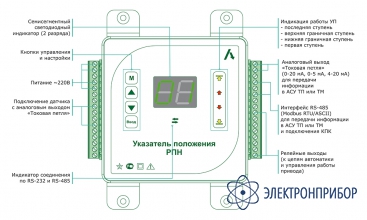

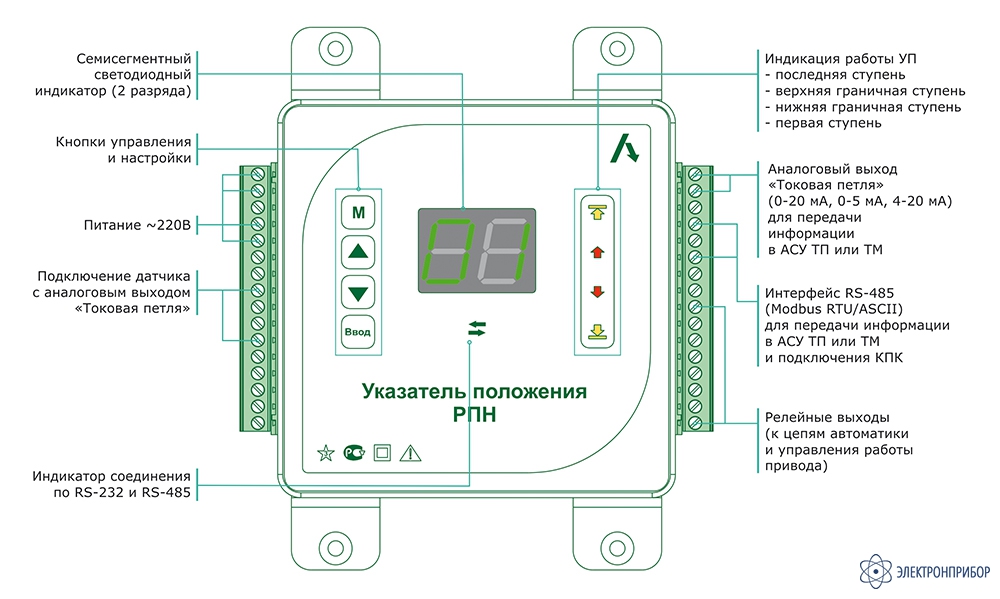

Описание указателя положения привода УП-41:
УП 41 – указатель с датчиком, имеющим аналоговый выход «Токовая петля», и возможностью настройки с клавиатуры на лицевой панели прибора.
Дополнительные возможности:
- Клавиатура для настройки и калибровки прибора;
- Изменение яркости свечения индикатора;
- Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
- Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов.
Логометр УП 41 предназначен для приводов:
- MR, EM и ED-S;
- MZ-2, MZ-4 с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4 , который оснащен аналоговым выходом «Токовая петля»;
- ПДП-4 и т.п., рассчитанные на сельсин-датчик, с заменой сельсин-датчика датчиком положения привода ДП-3 с аналоговым выходом «Токовая петля»;
- любых других приводов с резистивными датчиками, имеющими аналоговый выход «Токовая петля» (0–5 мА, 4–20 мА, 0–20 мА).
Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.
Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:
- для передачи информации о ступени привода в АСУ ТП или ТМ.
Дискретные выходы, на клеммы которых подаются сигналы управления реле:
«Блокировка: прибавить» Указывают на достижение граничных ступеней привода «Блокировка: убавить» «Первая ступень» Указывают на достижение первой/последней ступени «Последняя ступень» «Переключение: прибавить» Указывают на переключение ступени привода РПН «Переключение: убавить» Настройка УП 41 может осуществляться с использованием:
- Клавиатуры, расположенной на лицевой панели прибора;
- ПК и специального программного обеспечения.
УП 41 выпускается в корпусах всех типоразмеров.
-
-
Технические характеристики указателя положения привода УП-41:
Параметр Значение Подключаемые типы датчиков С токовым выходом Возможные цифровые выходы RS-232
RS-485Дополнительные выходы Аналоговый ТП;
Дискретные РВ;
Дискретные БЛТип корпуса А, Б, В, Г, Д, Е Напряжение питания для указателей в корпусе А ~220 В ± 20% Напряжение питания для указателей в корпусах Б, В, Г, Д, Е 90 – 370 В Входное напряжение переменного тока 85 – 264 В Входное напряжение постоянного тока 120 – 370 В Потребляемая мощность, не более 5 Вт Яркость свечения индикатора 10000 мкд Максимальный ток на клеммах реле управления 120 мA Максимальное допустимое напряжение на клеммах реле управления 400 В Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1 Воздействие механических факторов внешней среды: ГОСТ 17516.1 М7 Степень защиты указателя: ГОСТ 14254 IP 20 Температурный диапазон от -40 до +50 °С Срок службы 15 лет -
Комплект поставки УП-41
№ Наименование Количество 1 Указатель положения привода УП-41 1 -
Дополнительная комплектация УП-41
-
Файлы для УП-41
