УП-4, УП4, УП 4
УП-4 — указатель положения привода
Код товара: 56024-
-
Гарантия
60 месяцев
Сертификаты

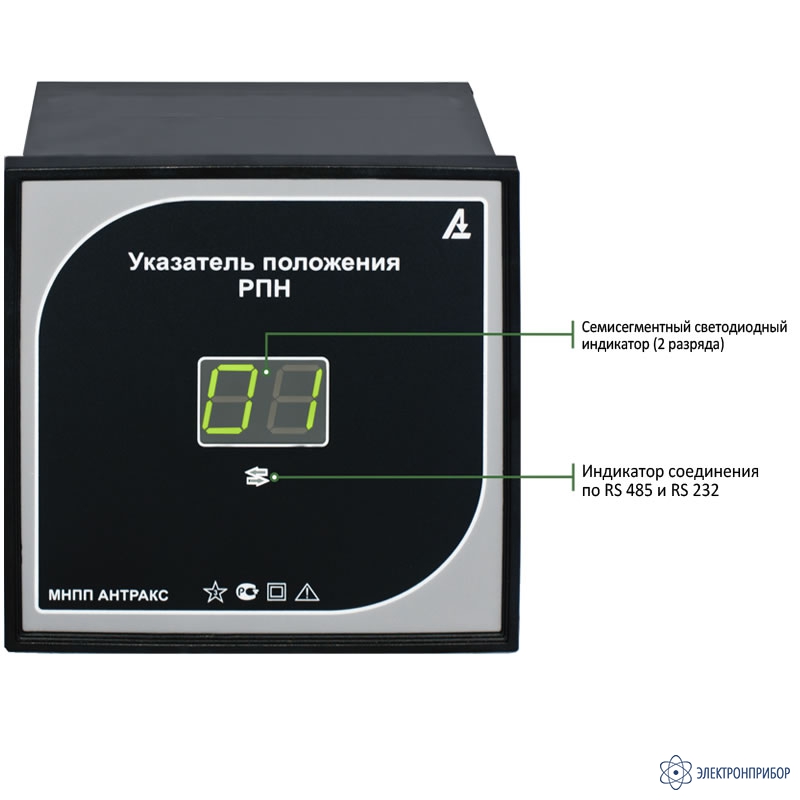

Описание указателя положения привода УП-4:
УП-4 -указатель с датчиком, имеющим аналоговый выход «Токовая петля».
Двухразрядные цифровые указатели положения привода РПН (логометры) УП 4 разработаны для работы с приводами MR, ED-S, а также c любыми другими приводами с резистивными датчиками, имеющими аналоговый выход типа «токовая петля» 0-5 мА, 0-20 мА, 4-20 мА.
Возможна установка на приводы MZ-2, MZ-4 производства Болгарии с заменой штатного резистивного датчика на цифровой датчик положения привода ДП-4, оснащен аналоговым выходом «Токовая петля».
Также возможна работа с отечественными приводами, рассчитанными на сельсин-датчик (типа РНТ-13, ПДП-4 и т.д.) с заменой сельсин-датчика датчиком положения привода ДП-3 с аналоговым выходом типа «токова петля 0-5 мА, 0-20 мА, 4-20 мА.

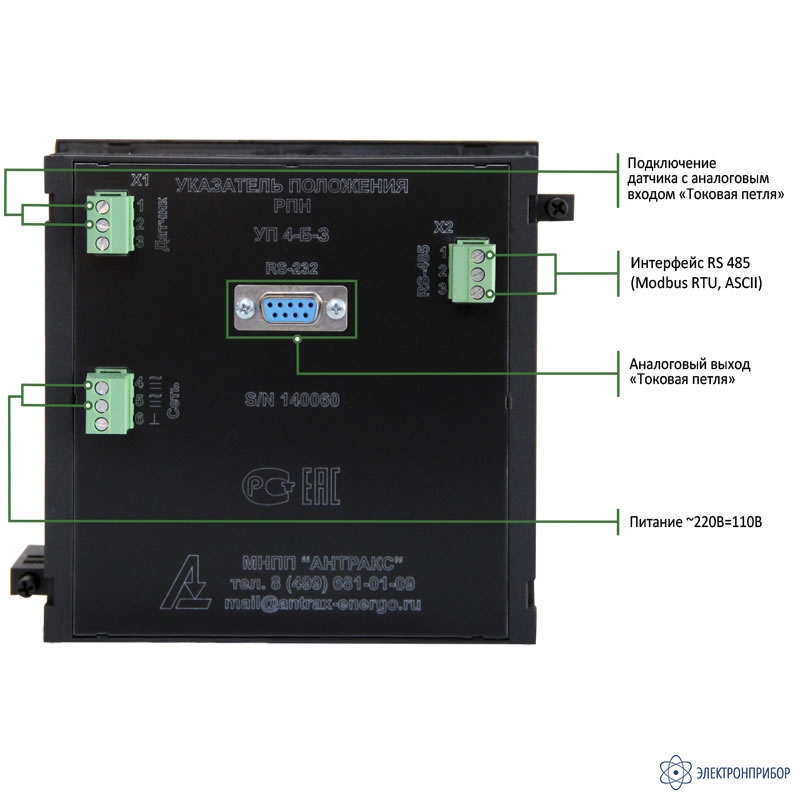

Вся линейка УП 4х оснащена цифровыми выходами RS-485/ RS-232 (корпус Е только RS-485):
- для передачи информации о ступени привода в АСУ ТП или ТМ;
- для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

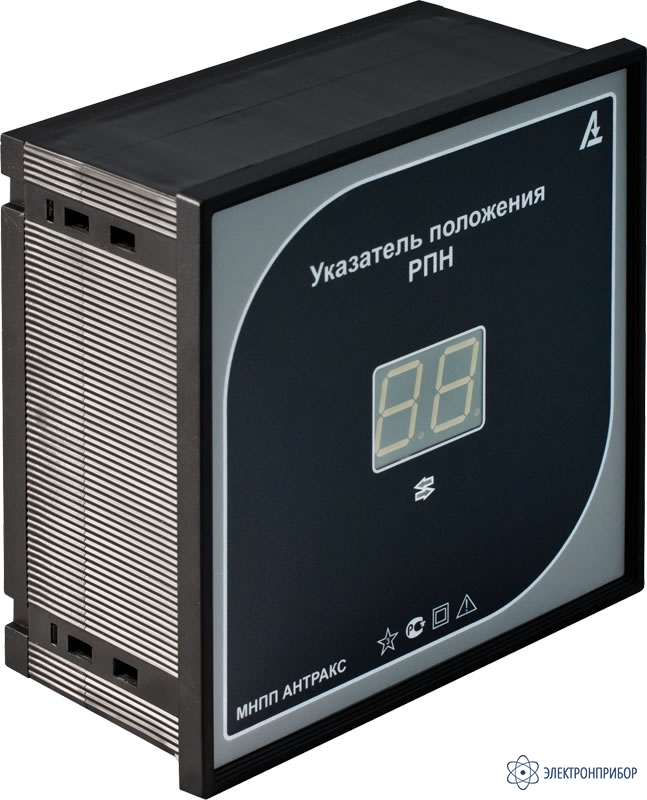

Указатели УП 4 выпускаются в корпусах типоразмеров от Б до Е (кроме настенного варианта).
-
-
Технические характеристики указателя положения привода УП-4:
Параметр Значение Подключаемые типы датчиков с токовым выходом Возможные цифровые выходы RS-232 (кроме корпуса Е)
RS-485Тип корпуса Б, В, Г, Д, Е Напряжение питания для указателей в корпусах Б, В, Г, Д, Е 90 – 370 В Входное напряжение переменного тока 85 – 264 В Входное напряжение постоянного тока 120 – 370 В Потребляемая мощность, не более 5 Вт Яркость свечения индикатора 10000 мкд Максимальный ток на клеммах реле управления 120 мA Максимальное допустимое напряжение на клеммах реле управления 400 В Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69 группа С4 УХЛ, категория размещения 4.1 Воздействие механических факторов внешней среды: ГОСТ 17516.1 М7 Степень защиты указателя: ГОСТ 14254 IP 20 Температурный диапазон от -40 до +50 °С Срок службы 15 лет -
Комплект поставки УП-4
№ Наименование Количество 1 Указатель положения привода УП-4 1 -
Файлы для УП-4
