УП-31, УП31, УП 31

Цифровые указатели положения РПН (логометры)

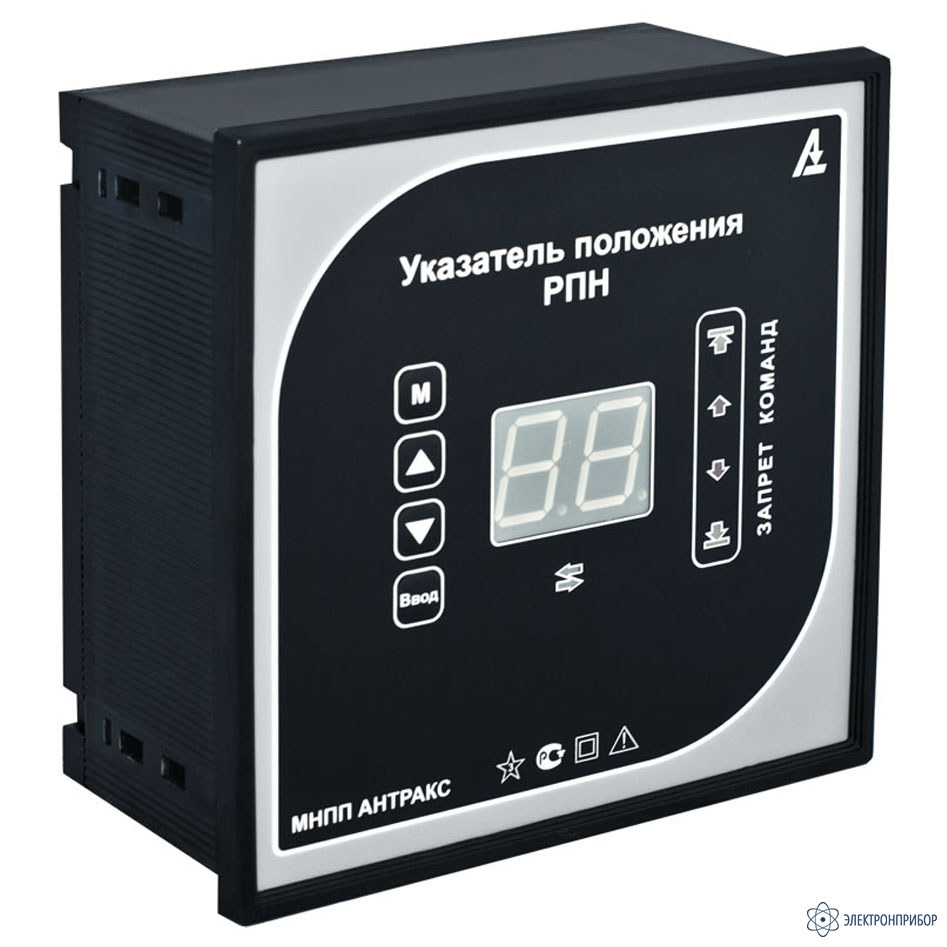

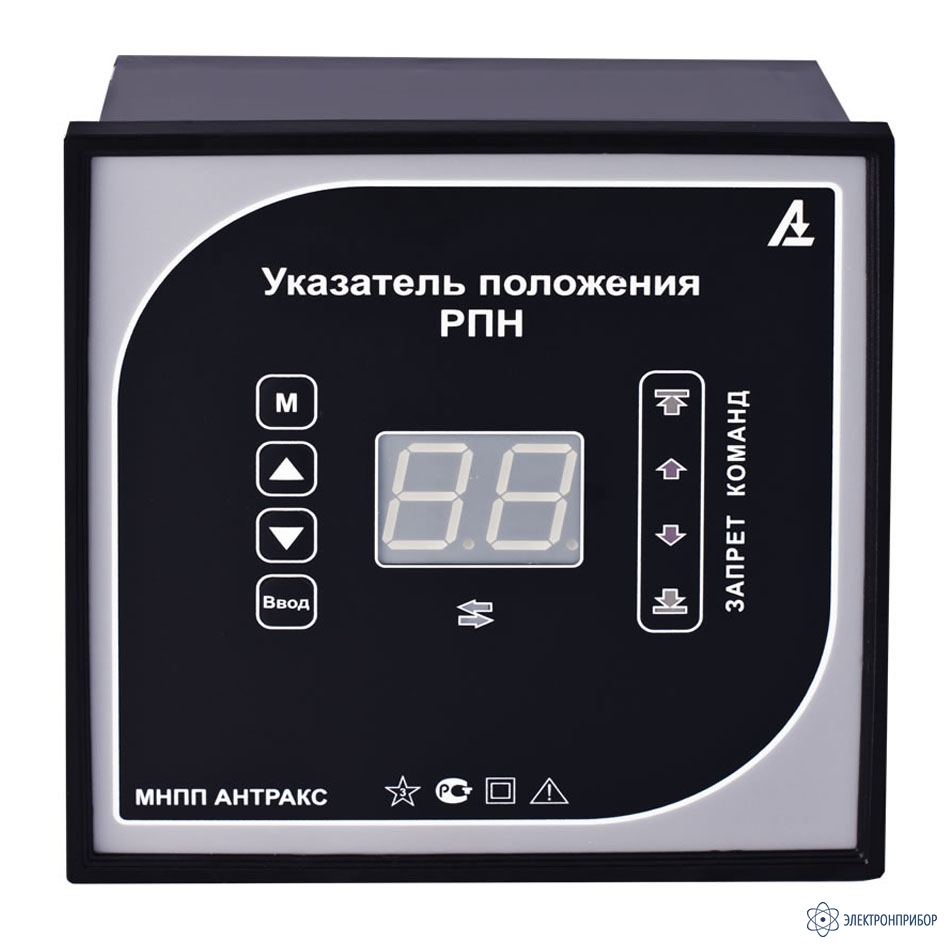

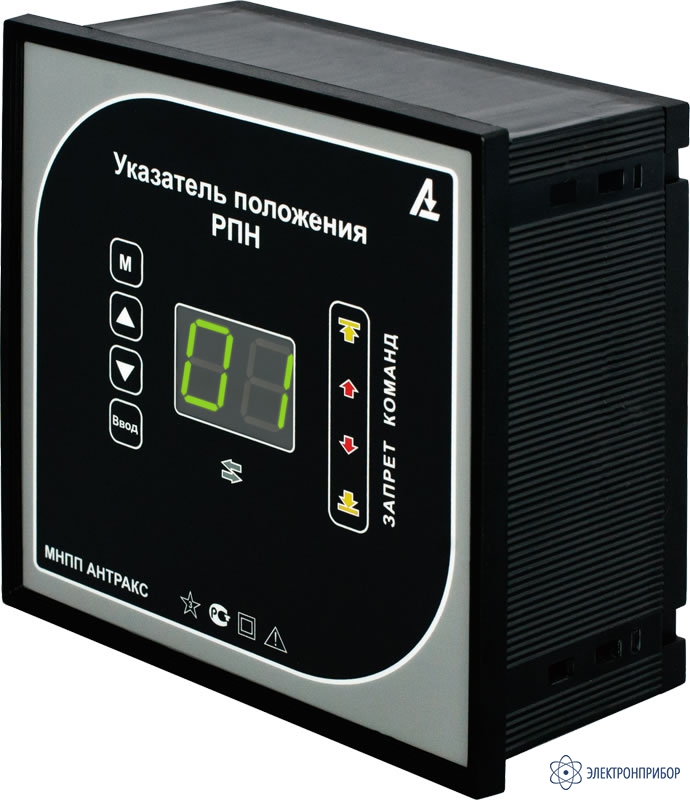

УП-31 — указатель положения привода

Код товара: 22791
    • Гарантия

      60 месяцев

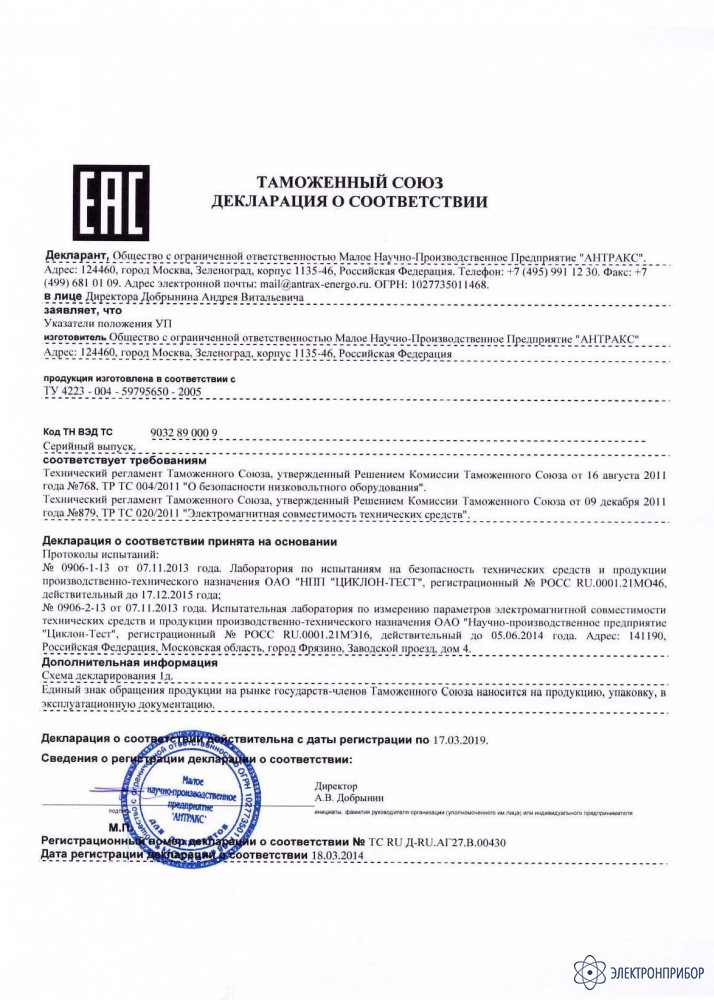

    Сертификаты

    Описание указателя положения привода УП-31:

    Двухразрядные цифровые указатели положения привода РПН УП 31 разработаны для работы с приводами, использующими сельсин-датчик, они подключаются напрямую к штатному сельсин-датчику привода типа БД404 или БД1404. УП 31 подходят для установки на все приводы (типа РНТ-13, ПДП-1, ПДП-4, МА-1, МАК-1 и другие), комплектуемые вышеуказанными датчиками для замены старых указателей положения РПН.

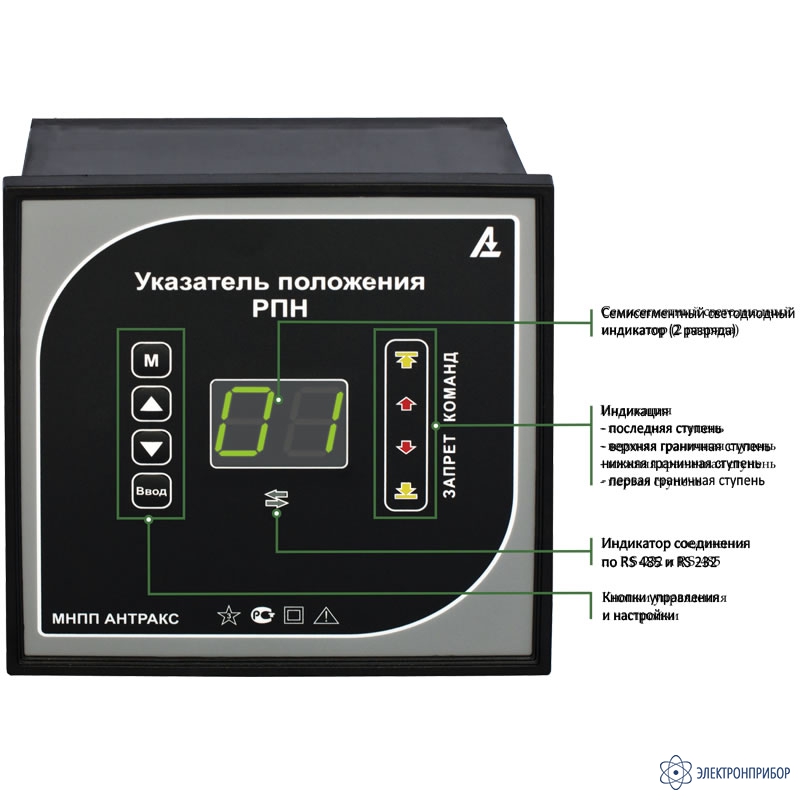

    Дополнительные возможности:

    • Клавиатура для настройки и калибровки прибора;
    • Изменение яркости свечения индикатора;
    • Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
    • Индикация первой/последней и граничных ступеней положения привода РПН при помощи светодиодов;
    • Возможность задания начального угла сельсин-датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

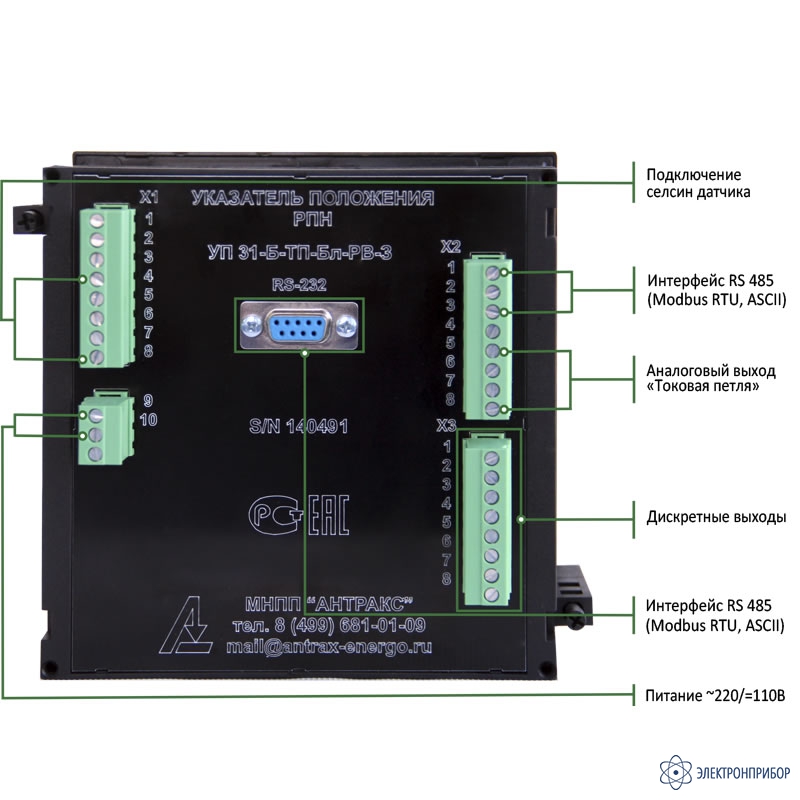

    Цифровые выходы базовой комплектации RS-485/ RS-232:

    • для передачи информации о ступени привода в АСУ ТП или ТМ;
    • для подключения к ПК и настройки прибора с помощью специального программного обеспечения.

    Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

    • для передачи информации о ступени привода в АСУ ТП или ТМ.

    Настройка УП 31 может осуществляться с использованием:

    • Клавиатуры, расположенной на лицевой панели прибора;
    • ПК и специального программного обеспечения.

    Дискретные выходы, на клеммы которых подаются сигналы управления реле:

    «Блокировка: прибавить» Указывают на достижение граничных ступеней привода
    «Блокировка: убавить»
    «Первая ступень» Указывают на достижение первой/ последней ступени
    «Последняя ступень»
    «Переключение: прибавить» Указывают на переключение ступени привода РПН
    «Переключение: убавить»

    Указатели УП 31 выпускаются в типоразмерах корпуса от А до Д.

  • Технические характеристики указателя положения привода УП-31:

    Параметр Значение
    Подключаемые типы датчиков Cельсин-датчик
    Возможные цифровые выходы RS-232
    RS-485
    Дополнительные выходы Аналоговый ТП
    Дискретные РВ
    Дискретные БЛ
    Тип корпуса А, Б, В, Г, Д
    Напряжение питания для указателей в корпусе А ~220 В ± 20%
    Напряжение питания для указателей в корпусах Б, В, Г, Д 90 – 370 В
    Входное напряжение переменного тока 85 – 264 В
    Входное напряжение постоянного тока 120 – 370 В
    Потребляемая мощность, не более 5 Вт
    Яркость свечения индикатора 10000 мкд
    Максимальный ток на клеммах реле управления 120 мA
    Максимальное допустимое напряжение на клеммах реле управления 400 В
    Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69   группа С4 УХЛ, категория размещения 4.1
    Воздействие механических факторов внешней среды: ГОСТ 17516.1   М7
    Степень защиты указателя: ГОСТ 14254   IP 20
    Температурный диапазон от -40 до +50 °С
    Срок службы 15 лет
  • Комплект поставки УП-31

    Наименование Количество
    1 Указатель положения привода УП-31 1
