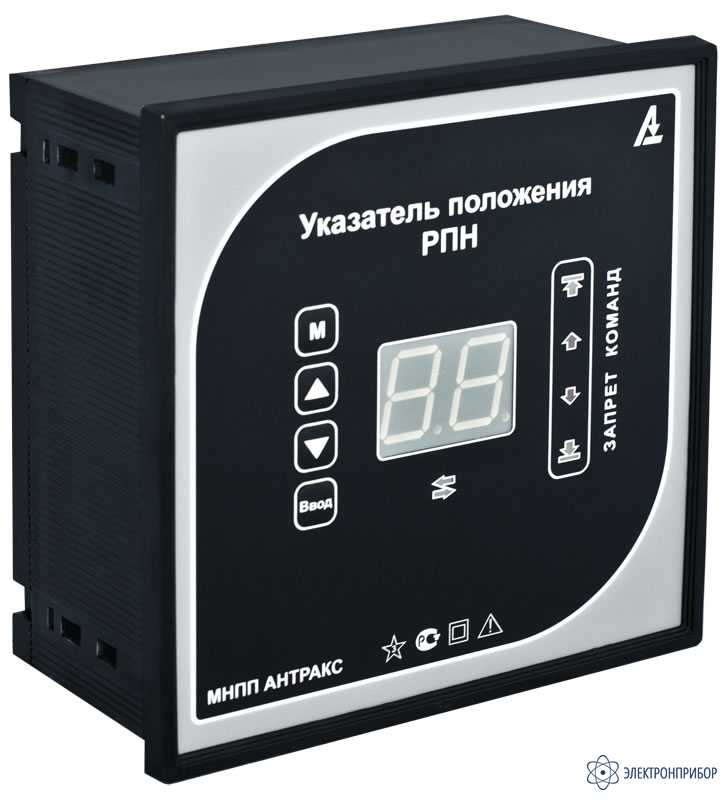

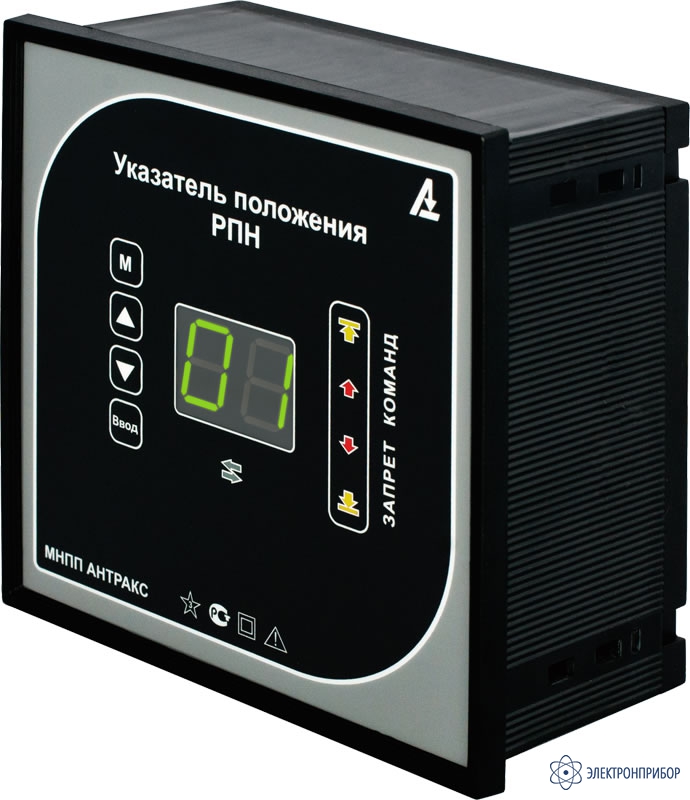

УП-23 с датчиком — указатель положения привода

Код товара: 22789
  • Указатель положения привода УП-23 с датчиком Указатель положения привода УП-23 с датчиком Указатель положения привода УП-23 с датчиком Указатель положения привода УП-23 с датчиком

    • Гарантия

      60 месяцев

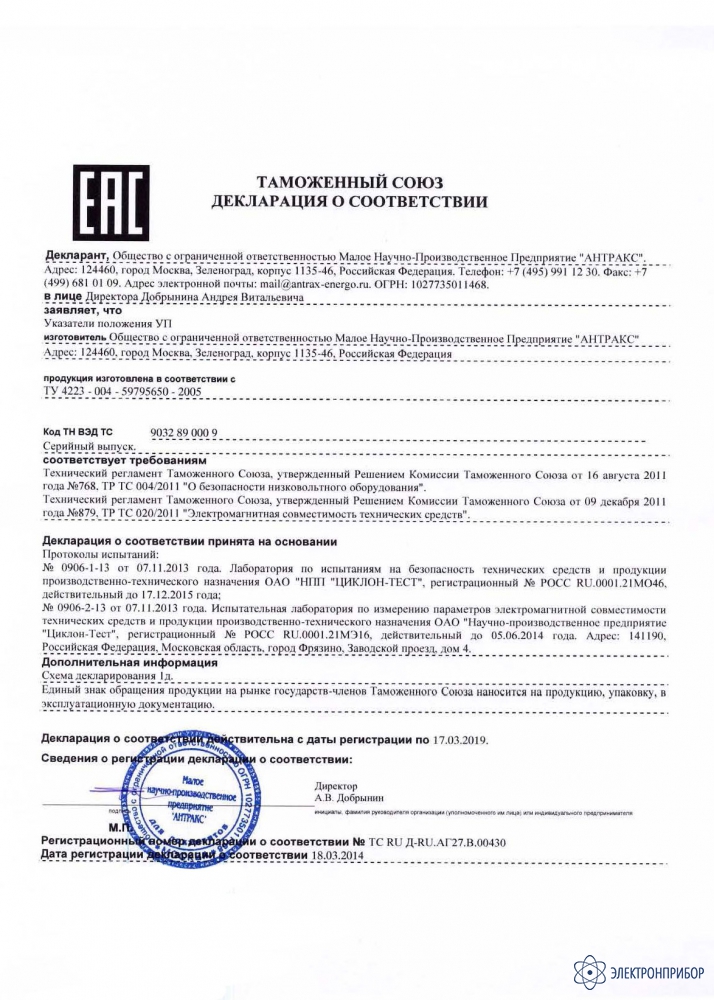

    Сертификаты

    Описание указателя положения привода УП-23 с датчиком:

    УП-23 - указатель с резистивным датчиком и возможностью настройки с клавиатуры на лицевой панели

    Логометры линейки УП 2х предназначены для приводов:

    • MZ-2, MZ-4, вместо указателя ступеней ЛКМ;
    • MR, EM и ED-S;
    • SAV1-1600-245/ 245-013;
    • ПДП-1, ПДП-4 с заменой сельсин-датчика резистивным датчиком положения привода ДП-2
    • ПДП-5Л;
    • Любых других приводов, комплектуемых резистивными датчиками, и количеством ступеней не более 99.

    Дополнительные возможности:

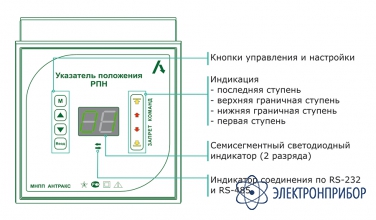

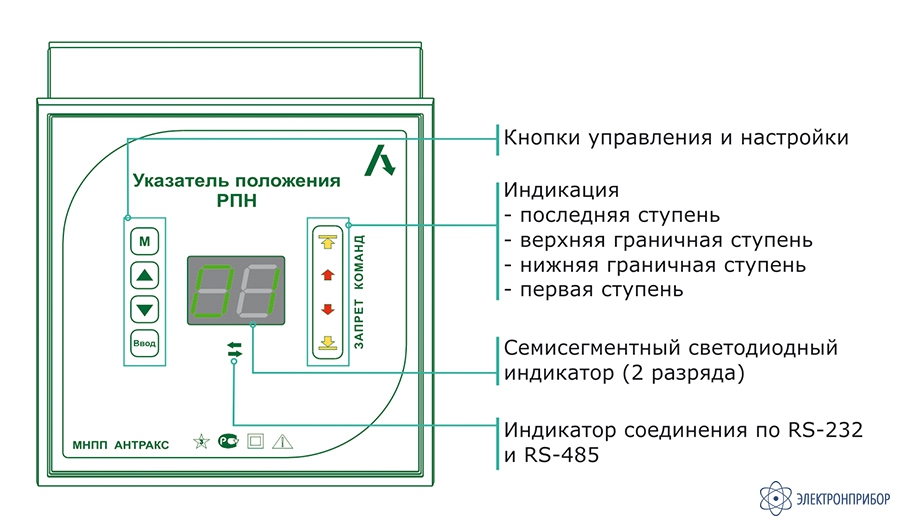

    • Клавиатура для настройки и калибровки прибора;
    • Изменение яркости индикатора;
    • Автоматика предельно допустимых положений привода РПН, позволяющая устанавливать граничные ступени;
    • Индикация первой, последней и граничных ступеней положения привода РПН при помощи светодиодов и передача сигналами встроенных реле;
    • Компенсации сопротивления соединительных проводов резистивного датчика при включенном трансформаторе, находящемся в фиксированном положении, на одной ступени.

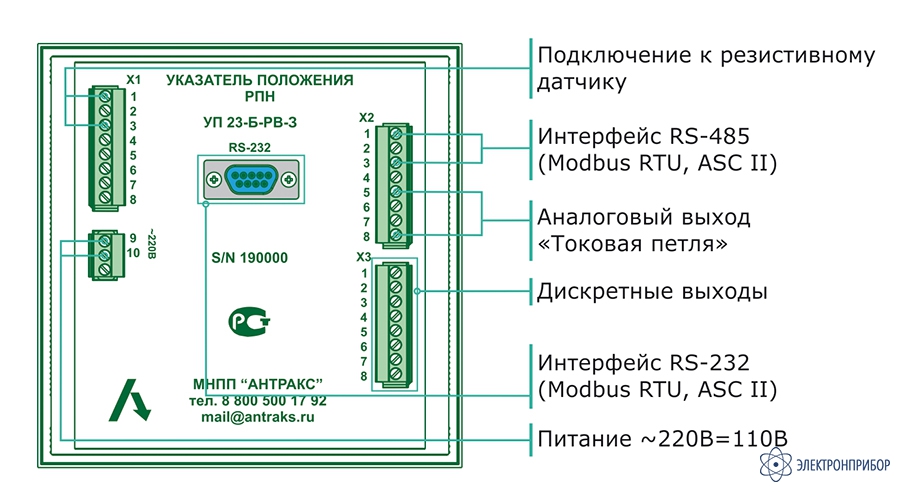

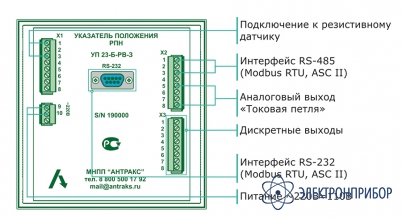

    Цифровые выходы базовой комплектации RS-485/ RS-232 (корпус Е только RS-485):

    • для передачи информации о ступени привода в АСУ ТП или ТМ;
    • для подключения к ПК и настройки прибора с помощью специального программного обеспечения.


    Аналоговый выход «Токовая петля» (0-5 мА, 4-20 мА, 0-20 мА) по желанию заказчика:

    • Возможность передачи информации о ступени привода в АСУ ТП или ТМ.


    Настройка УП 23 может осуществляться с использованием:

    • Клавиатуры, расположенной на лицевой панели прибора;
    • ПК и специального программного обеспечения.

    Дискретные выходы, на клеммы которых подаются сигналы управления реле:

    «Блокировка: прибавить» Указывают на достижение граничных ступеней привода
    «Блокировка: убавить»
    «Первая ступень» Указывают на достижение первой/ последней ступени
    «Последняя ступень»
    «Переключение: прибавить» Указывают на переключение ступени привода РПН
    «Переключение: убавить»

    Указатели УП 23 выпускаются во всех типоразмерах.

  • Технические характеристики указателя положения привода УП-23:

    Параметр Значение
    Подключаемые типы датчиков Резистивный
    Возможные цифровые выходы RS-232 (кроме корпуса Е)
    RS-485
    Дополнительные выходы Аналоговый ТП;
    Дискретные РВ;
    Дискретные БЛ
    Тип корпуса А, Б, В, Г, Д, Е
    Напряжение питания для указателей в корпусе А ~220 В ± 20%
    Напряжение питания для указателей в корпусах Б, В, Г, Д, Е 90 – 370 В
    Входное напряжение переменного тока 85 – 264 В
    Входное напряжение постоянного тока 120 – 370 В
    Потребляемая мощность, не более 5 Вт
    Яркость свечения индикатора 10000 мкд
    Максимальный ток на клеммах реле управления 120 мA
    Максимальное допустимое напряжение на клеммах реле управления 400 В
    Воздействие климатических факторов внешней среды: ГОСТ 52931-2008 ГОСТ 15150-69   группа С4 УХЛ, категория размещения 4.1
    Воздействие механических факторов внешней среды: ГОСТ 17516.1   М7
    Степень защиты указателя: ГОСТ 14254   IP 20
    Температурный диапазон от -40 до +50 °С

  • Комплект поставки УП-23 с датчиком

    № Наименование Количество
    1 Указатель положения привода УП-23 1
    2 Датчик 1

  • Файлы для УП-23 с датчиком

Файлы для УП-23 с датчиком
