МУ110 — модуль аналогового вывода (с интерфейсом RS-485)
Код товара: 73028-
-
Гарантия
24 месяца
-
Производитель
Сертификаты
Назначение модуля аналогового вывода (с интерфейсом RS-485) МУ110:
Модули МУ110 предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Коммуникационные возможности:
- интерфейс: RS-485;
- поддерживаемые протоколы: Modbus RTU, Modbus ASCII, ОВЕН, DCON;
- скорость обмена по RS-485: 2400…115200 бит/с.
Особенности модуля аналогового вывода (с интерфейсом RS-485) МУ110:
- диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем;
- автоматическое определение протокола;
- съемные клеммники с невыпадающими винтами;
- обновление встроенного программного обеспечения по RS-485;
- поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).
Конфигурирование модуля аналогового вывода (с интерфейсом RS-485) МУ110:
Конфигурирование модулей МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы Конфигуратор М110, входящей в комплект поставки.
Схемы подключения модуля аналогового вывода (с интерфейсом RS-485) МУ110:

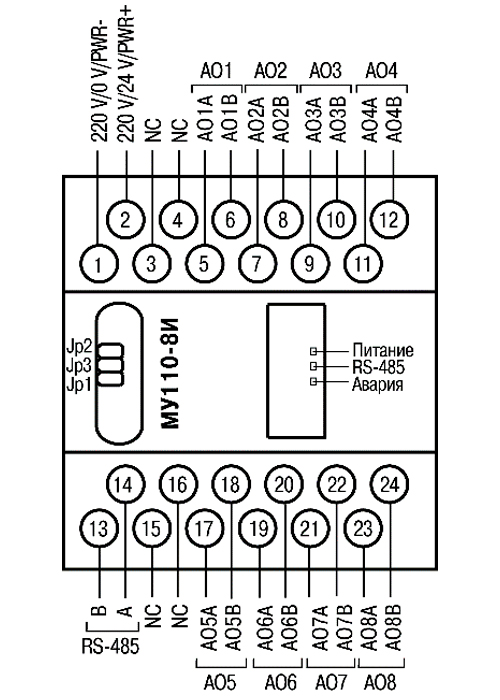

Рис.1. Общий чертеж

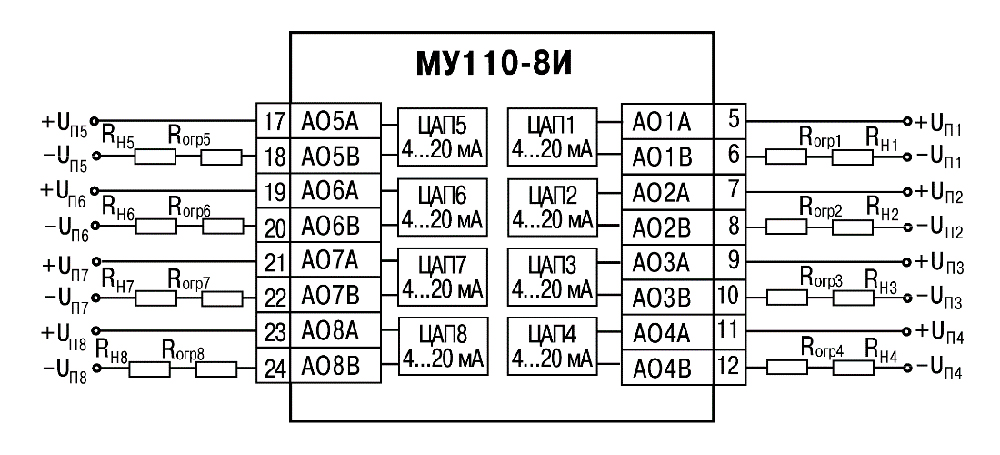

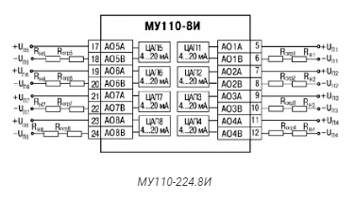

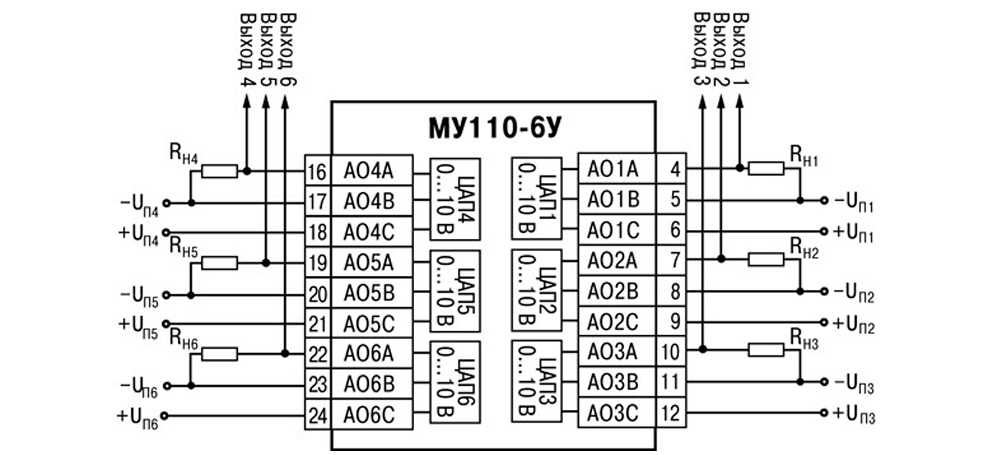

Рис.2. Схема подключения к выходным элементам
Часто задаваемые вопросы по использованию модуля аналогового вывода (с интерфейсом RS-485) МУ110:
Сколько модулей можно подключить к интерфейсу RS-485?
Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS-485.
Можно использовать повторитель интерфейса RS-485 ОВЕН АС5.
Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:
- количество приборов в сети больше чем 32;
- длина линии связи между приборами превышает 1200 метров.
Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?
Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).
В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24 В?
Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).
У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?
Да. Прошивку модуля можно обновить по интерфейсу RS-485. При обновлении прошивки станет доступен функционал EasyLogic. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.
Также это обновление доступно для модулей МК110-8Д(ДН).4Р.
Какое оборудование необходимо для настройки модуля?
Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS-485/RS-232 или RS-485/USB (например, АС3-М или АС4).
Можно ли использовать один конфигуратор для всех модулей?
Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.
В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте производителя.
Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?
С примерами подключения модулей Вы можете ознакомиться на форуме компании ОВЕН.
Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS-485?
Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS-485. Кроме этого возможен режим работы модуля по прямой логике.
Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД?
«Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.
Забыл сетевые настройки модуля: как я могу с ним связаться?
Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в Руководстве по эксплуатации к модулю). После этого в Конфигураторе необходимо выбрать «Заводские настройки».
Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, то есть КС для посылок #000, #001, #002.
Алгоритм контрольной суммы при работе по протоколу DCON — сумма всех кодов ASCII символов посылки.
Например, #102;
#-35;
1-49;
0-48;
2-50.
Суммируем, получаем 182. Далее переводим в HEX->B6.
Получаем #102 B6.
Для следующих посылок:
#000 B3;
#001 B4;
#002 B5.
Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)?
Допустимый диапазон напряжения 21..27 В (постоянного напряжения).
Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?
Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.
Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.
Какие датчики можно использовать совместно с МВ110-224.pH?
Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей: Hanna Instruments (HI1043B, HI1053B и другие), Endress+Hauser, а также электроды других производителей со схожими характеристиками.
-
-
Технические характеристики модуля аналогового вывода (с интерфейсом RS-485) МУ110:
Параметр Значение МУ110-224.8И МУ110-224.6У Выходы Количество выходов 8 AO 6 AO Тип выходов 4…20 мА 0…10 В Характеристики аналоговых выходов (AO) Предел основной приведенной погрешности ЦАП ±0,5% Разрядность ЦАП 10 бит Сопротивление нагрузки, подключаемой к выходу 0…1300 Ом не менее 2 кОм Диапазон напряжений питания выхода 10…36 В 12…36 В Питание Тип питания универсальное ~230 В/=24 В Напряжение питания переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или
постоянное: =18…30 В (номинальное =24 В)Потребляемая мощность не более 6 ВА Конструктивное исполнение Габаритные размеры (63×110×75) ±1 мм Степень защиты IP20 Монтаж на DIN-рейку / на стену Условия эксплуатации Температура окружающего воздуха -10…+55 °С Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 % -
Комплект поставки МУ110
№ Наименование Количество 1 Модуль аналогового вывода (с интерфейсом RS-485) МУ110 в выбранном исполнении 1 2 Паспорт и гарантийный талон 1 3 Краткое руководство по эксплуатации 1 Дополнительная комплектация МУ110
(Поставляется за отдельную плату)
№ Наименование 1 Комплект съемных клеммных колодок с невыпадающими винтами (2×12) КК12 -
Модификации МУ110
Подберите модификацию по параметрам
Количество выходовТип выходовСопротивление нагрузки, подключаемой к выходуДиапазон напряжений питания выхода -
