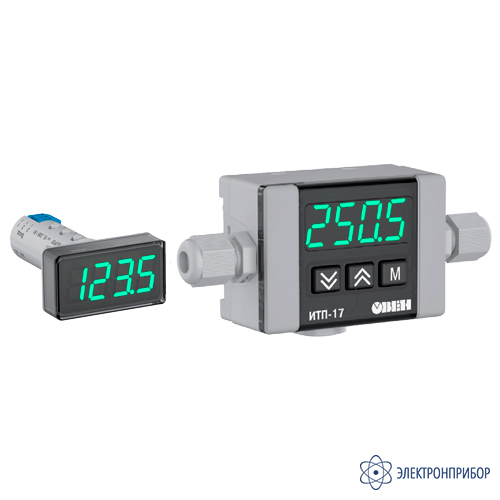

ИТП-17 — компактный индикатор аналоговых сигналов с цифровым дисплеем и универсальным входом

Код товара: 85756
  • 97450-26
    2 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      97450-26 до 19.01.2031

    • Производитель

      ОВЕН

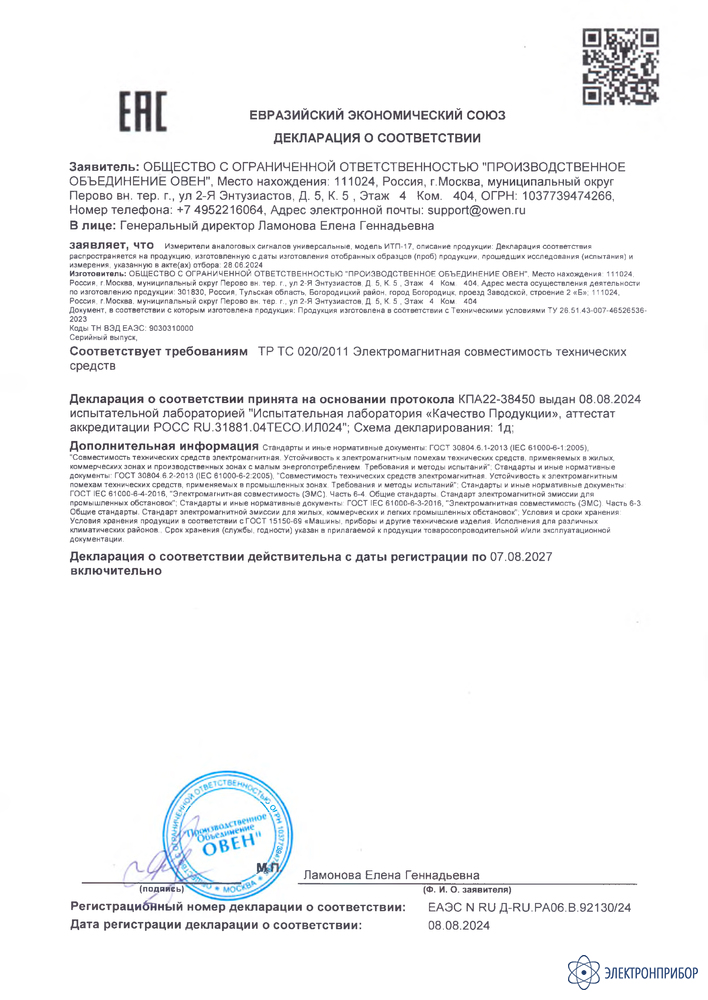

    Сертификаты

    Назначение компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.

    Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

    При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

    Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

    Варианты исполнения компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

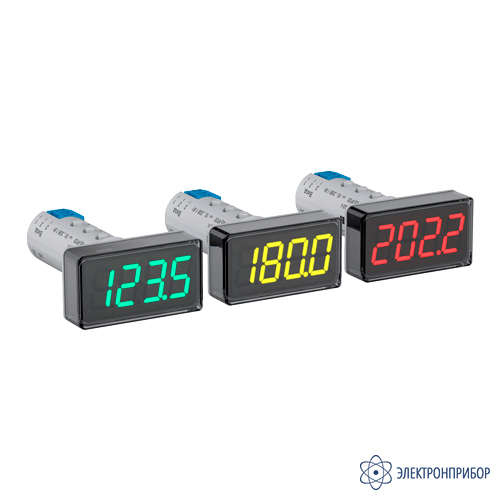

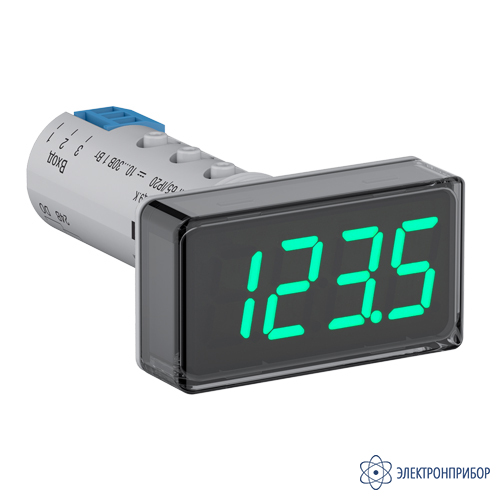

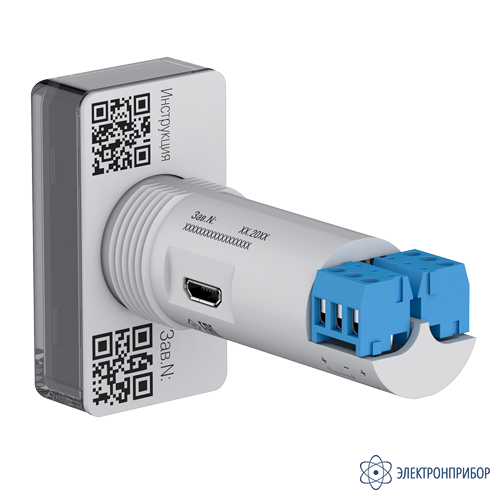

    • ИТП-17.Щ9.К - компактный измеритель аналоговых сигналов в щитовом исполнении (48×26×72 мм);

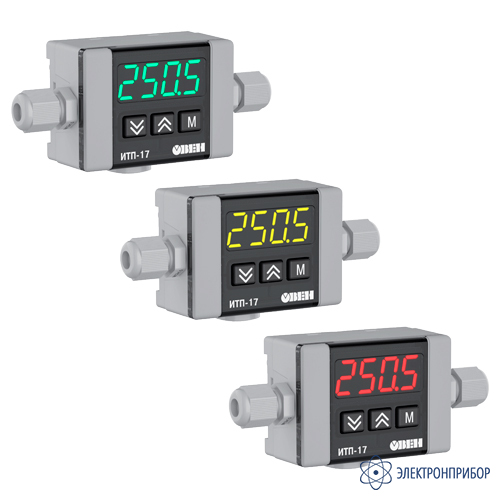

    • ИТП-17.Н3.К - компактный измеритель аналоговых сигналов в настенном исполнении (71×51×30 мм).

    Преимущества компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    • совместимость с любыми датчиками;
    • поддерживает 42 типа сигналов: ТС, ТП, U, I;
    • компактный монтаж в щит;
    • в отверстие светосигнальной арматуры 22 мм;
    • трехцветная индикация;
    • построение до пяти цветоразделенных зон;
    • две функции дискретного выхода;
    • регулирование параметров или аварийная сигнализация;
    • устройство имеет сертификат средства измерения и выпускается с первичной поверкой.

    Возможности компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    • индикация измеренного значения на трёхцветном цифровом дисплее;
    • выход 200 мА, 42 В для сигнализации или управления;
    • настройка динамической цветовой индикации по заданным порогам;
    • режим статического отображения параметра: зелёный, жёлтый или красный цвет;
    • индикация аварии при неисправности датчика;
    • подключение через micro USB для настройки в Owen Configurator;
    • монтаж щитового прибора с помощью съемных винтовых клемм.

    Основные технические характеристики компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    • входы и выходы: 1 × AI, 1 × DO транзисторный ключ 200 мА 42 В;
    • интерфейсы: 1 × micro USB;
    • 2 типа корпусов: щитовой 48×26×72 мм и настенный 71×51×30 мм;
    • питание =24 В.

    Работа индикации компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.

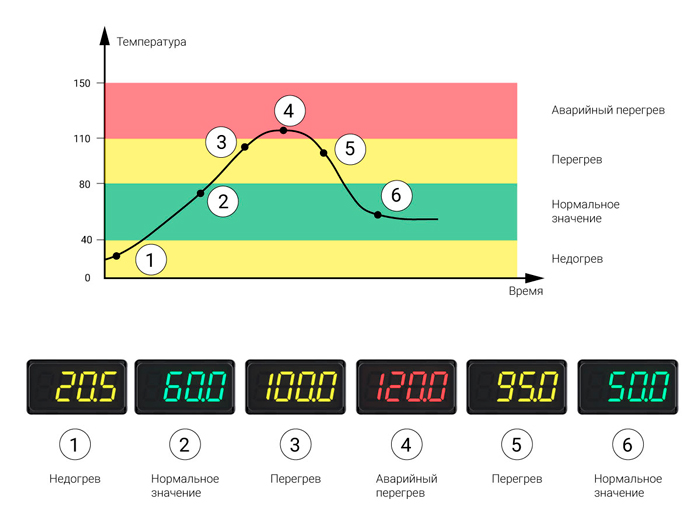

    Рис.1. Настройки цветовой сигнализации

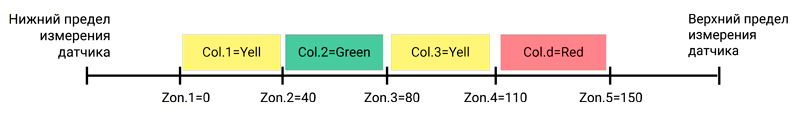

    Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.

    Рис.2. Настройка индикатора ИТП-17

    Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.

    Функциональная схема компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

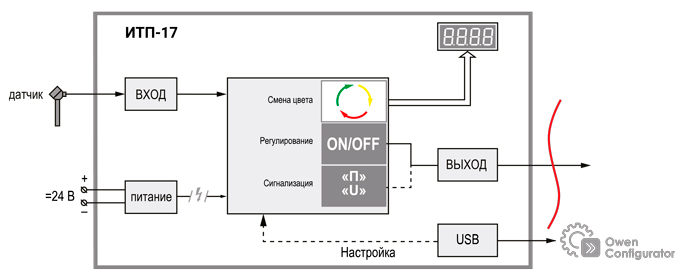

    Рис.3. Функциональная схема ИТП-17

    Схемы подключения компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

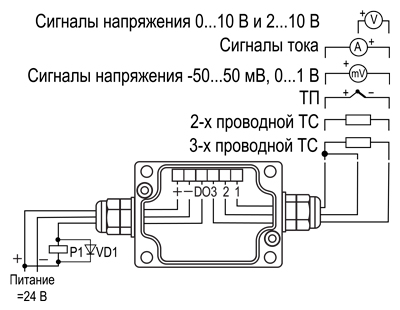

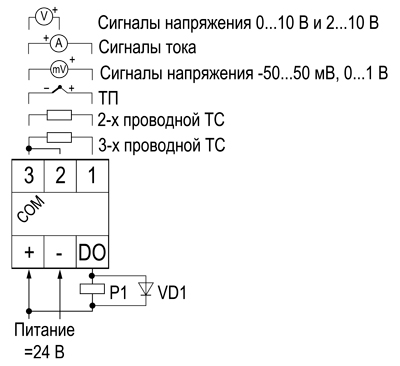

    Рис.4. Схемы подключения ИТП.17.Н3 и ИТП.17.Щ9

    Примеры схем подключения к ИТП17.Щ9

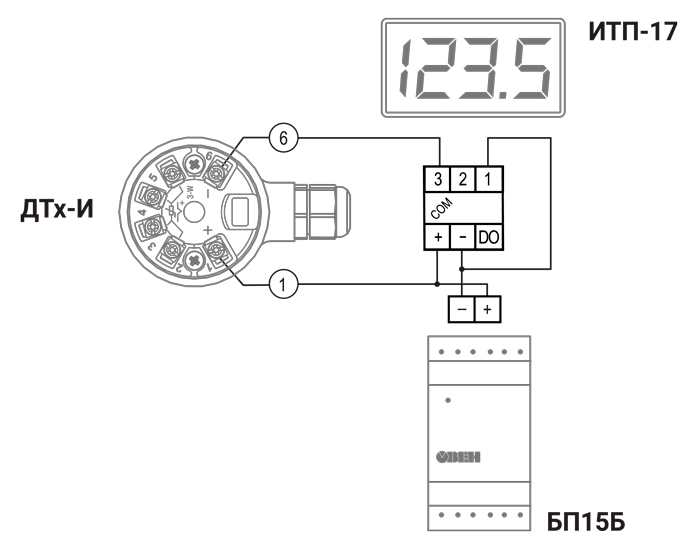

    ИТП17.Щ9 + 4…20мА ТС

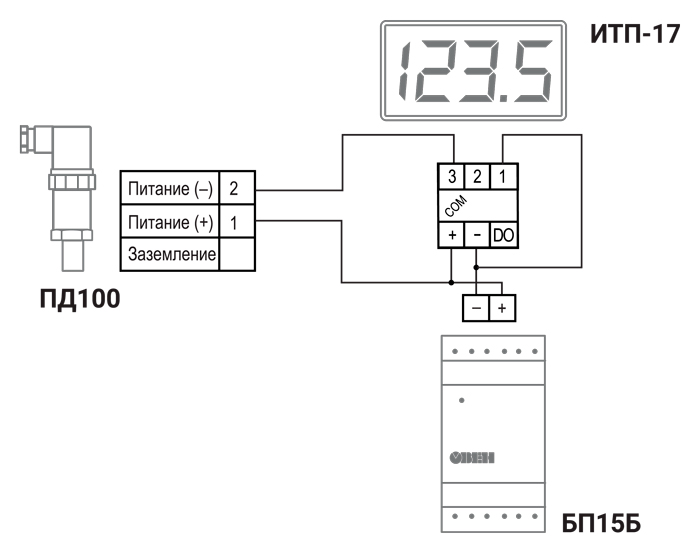

    ИТП17.Щ9 + 4…20мА ПД100 и внешним ИП

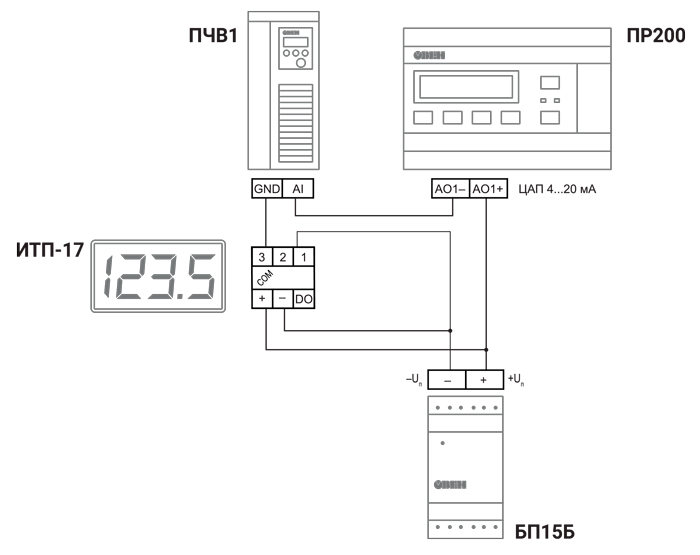

    ИТП17.Щ9 + ПР200(И 4…20мА)

    Примеры схем подключения к ИТП17.Н3

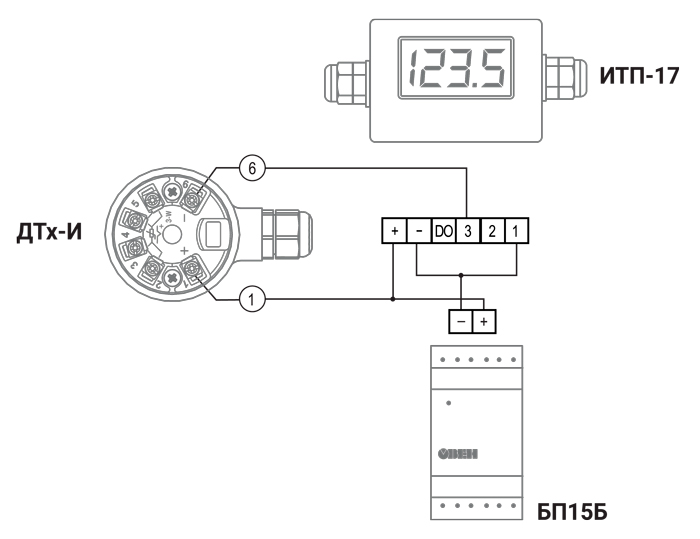

    ИТП17.Н3 + 4…20мА ТС

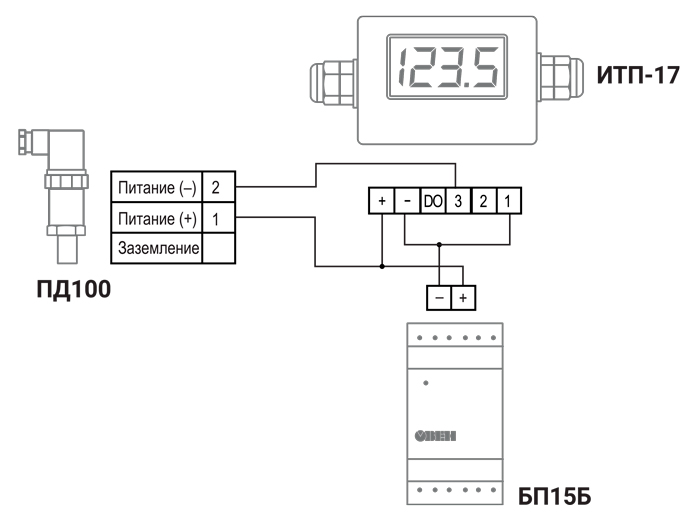

    ИТП17.Н3 + 4…20мА ПД100 и внешним ИП

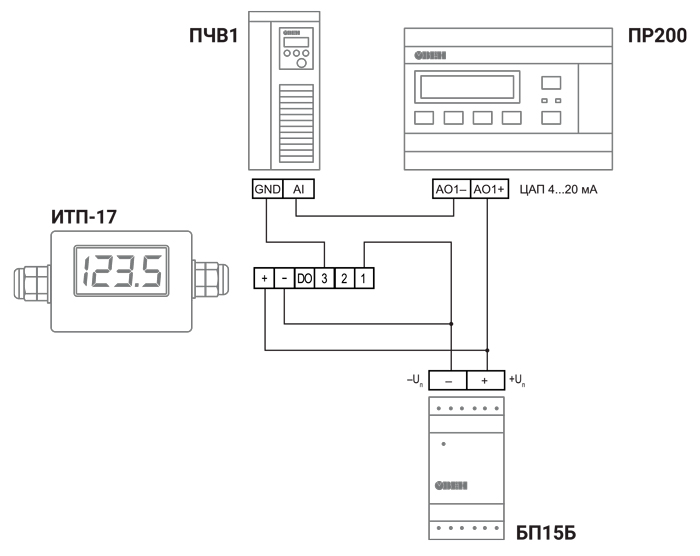

    ИТП17.Н3 + ПР200 (И 4…20мА)

  • Технические характеристики компактного индикатора аналоговых сигналов с цифровым дисплеем и универсальным входом ИТП-17:

    Параметр Значение
    Напряжение питания 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
    Корпус Щ9 48×26×72 мм
    IP65 со стороны лицевой панели
    IP20 со стороны клемм
    Корпус Н3 71×51×30 мм
    IP65
    Цвет индикации зеленый, желтый, красный
    Индикатор 4-разрядный с высотой цифр 14 мм
    Входы
    Количество 1 × AI
    Время опроса входа, не более 1 с
    Подключаемые сигналы Ток: 0...5 мА, 0(4)…20 мА
    Напряжение: 0(2)…10 В
    Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н
    Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
    Входное сопротивление при измерении напряжения, не более 100 кОм
    Пределы допускаемой основной приведенной погрешности измерений, не более: ±0,25 %
    ТС, сигналы напряжения и силы постоянного тока
    ±0,5 %
    ТП, пирометры
    Выходы
    Количество 1 × DO, выход К
    Тип выхода
    К Транзисторный ключ n-p-n: 200 мА, 42 В
    Эксплуатация
    Рабочая температура -40…+60 ⁰С
    Средняя наработка на отказ 100 000 ч
    Средний срок службы 12 лет
    Устойчивость к механическим воздействиям Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
    Устойчивость к электромагнитным воздействиям Соответствует ГОСТ 30804.6.1-2013
    ИЗМЕРИТЕЛЬНЫЕ ДАТЧИКИ
    Обозначение сигнала Описание сигнала Диапазон измерения, °С
    Термопреобразователи сопротивления по ГОСТ 6651-2009
    C 50 ТСМ (Cu50) W100="1.426 -50…+200
    50 C ТСМ (50М) W100="1.428 -180…+200
    P 50 ТСП (Pt50) W100="1.385 -200…+850
    50P ТСП (50П) W100="1.391" -200…+850
    C100 ТСМ (Cu100) W100="1.426 -50…+200
    100C ТСМ (100М) W100="1.428 -180…+200
    P 100 ТСП (Pt100) W100="1.385 -200…+850
    100P ТСП (100П) W100="1.391" -200…+850
    100n ТСН (100Н) W100="1.617 -60…+180
    C500 ТСМ (Cu500) W100="1.426 -50…+200
    500C ТСМ (500М) W100="1.428 -180…+200
    P500 ТСП (Pt500) W100="1.385 -200…+850
    500P ТСП (500П) W100="1.391" -200…+850
    500n ТСН (500Н) W100="1.617 -60…+180
    C 1.0 ТСМ (Cu1000) W100="1.426 -50…+200
    1.0 C ТСМ (1000М) W100="1.428 -180…+200
    P 1.0 ТСП (Pt1000) W100="1.385 -200…+850
    1.0 P ТСП (1000П) W100="1.391" -200…+850
    1.0 n ТСН (1000Н) W100="1.617 -60…+180
    Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
    tC.L термопара ТХК (L) -200…+800
    tC.J термопара ТЖК (J) 0…+900
    tC.n термопара ТНН (N) -200…+1300
    tC.HA термопара ТХА (K) -200…+1300
    tC.S термопара ТПП (S) 0…+1600
    tC.r термопара ТПП (R) 0…+1600
    tC.b термопара ТПР (В) +600…+1800
    tC.A1 термопара ТВР (А-1) +1000…+2500
    tC.A2 термопара ТВР (А-2) +1000…+1800
    tC.A3 термопара ТВР (А-3) +1000…+1800
    tC.t термопара ТМК (Т) -200…+400
    Термоэлектрические преобразователи по DIN 43710
    tC.dL Typ.L -200…+900
    Сила постоянного тока
    I 0.5 0…5 мА 0…100
    I0.20 0…20 мА 0…100
    I4.20 4…20 мА 0…100
    Напряжение постоянного тока
    u-5.5 -50…+50 мВ 0…100
    u 0.1 0…1 В 0…100
    u 0.10 0…10 В 0…100
    u 2.10 2…10 В 0…100
    Пирометры суммарного излучения по ГОСТ 10627-71
    P Ir.1 РК-15 400…1500
    P Ir.2 РК-20 600…2000
    P Ir.3 РС-20 900…2000
    P Ir.4 РС-25 1200…2500

  • Комплект поставки ИТП-17

    № Наименование ИТП-17.Н3.К ИТП-17.Щ9.К
    1 Компактный индикатор аналоговых сигналов ИТП-17 в выбранном исполнении 1 1
    2 Крепеж 1 1
    3 Шаблон наклейка для монтажа - 1
    4 Комплект клеммников и отвертка - 1
    5 Уплотнитель - 1
    6 Паспорт и гарантийный талон 1 1
    7 Руководство по эксплуатации 1 1
