ПАС01RS, ПАС 01 RS, PAS-01-RS, PAS 01 RS, PAS01RS
ПАС-01-RS — преобразователь аналоговых сигналов
Код товара: 85132-
-
Гарантия
2 года
-
Производитель
Назначение преобразователя аналоговых сигналов ПАС-01-RS:
Преобразователь аналоговых сигналов ПАС-01-RS предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском, коммунальном и других отраслях народного хозяйства. Прибор применяется в качестве ведомого устройства (Slave) в промышленных сетях с протоколом Modbus.
Прибор представляет собой Modbus-сервер, работающий в режиме RTU, подключаемый к сети АСУ с физическим интерфейсом RS-485. ПАС-01-RS предназначен для преобразования аналогового сигнала с 1 универсального входа, с возможностью подключения:
- термометров сопротивления (термопреобразователей сопротивления), термоэлектрических преобразователей, токового шунта в 50 Ом для измерения значения информационных токовых петель (0…5 мА, 0…20 мА, 4-20 мА);
- уровня напряжений (0…1 В, -50…+50 мВ).

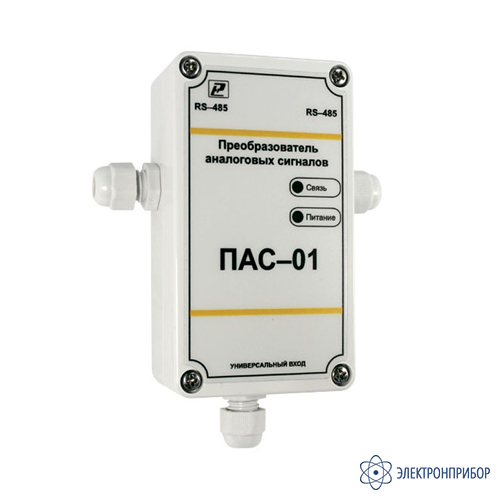

ПАС-01-RS - имеет герметичный корпус и три гермоввода для подключения прибора в разрыв сети RS-485 и для подключения к нему датчика. Прибор может устанавливаться непосредственно около датчика для подключения его к общей сети сбора данных.
Протокол связи, используемый для передачи информации о результатах измерения, Modbus, класс реализации - BASIC.
Особенности преобразователя аналоговых сигналов ПАС-01-RS:
- цифровая фильтрация измеренных параметров от промышленных импульсных помех;
- коррекция измеренных параметров для устранения погрешности первичного преобразователя;
- формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
- высокая точность преобразования сигнала;
- гальванически-развязанный выход;
- простой и понятный интерфейс пользователя;
- компактный корпус.
Дополнительные опции преобразователя аналоговых сигналов ПАС-01-RS:
- Р - работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор).
Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.
Основные функции преобразователя аналоговых сигналов ПАС-01-RS:
- преобразование сигнала датчика;
- измерение физических параметров объекта, контролируемых входными первичными преобразователями;
- цифровая фильтрация измеренных параметров от промышленных импульсных помех;
- коррекция измеренных параметров для устранения погрешности первичного преобразователя;
- формирование аварийного сигнала при обнаружении неисправности первичного преобразователя;
- передача информации о значении измеренной датчиком величины через протокол Мodbus в верхний уровень телемеханики;
- изменение значений программируемых параметров с помощью программы конфигурирования и их сохранение в энергонезависимой памяти устройства.
Программное обеспечение преобразователя аналоговых сигналов ПАС-01-RS:

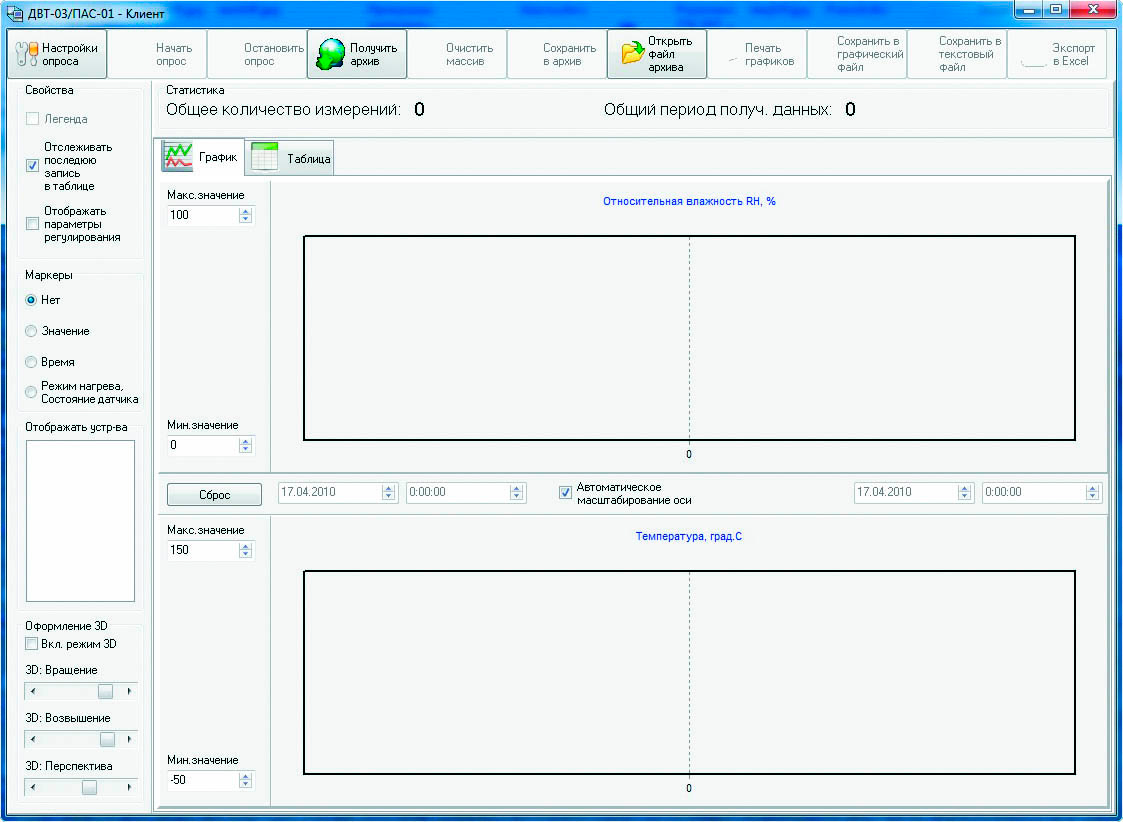

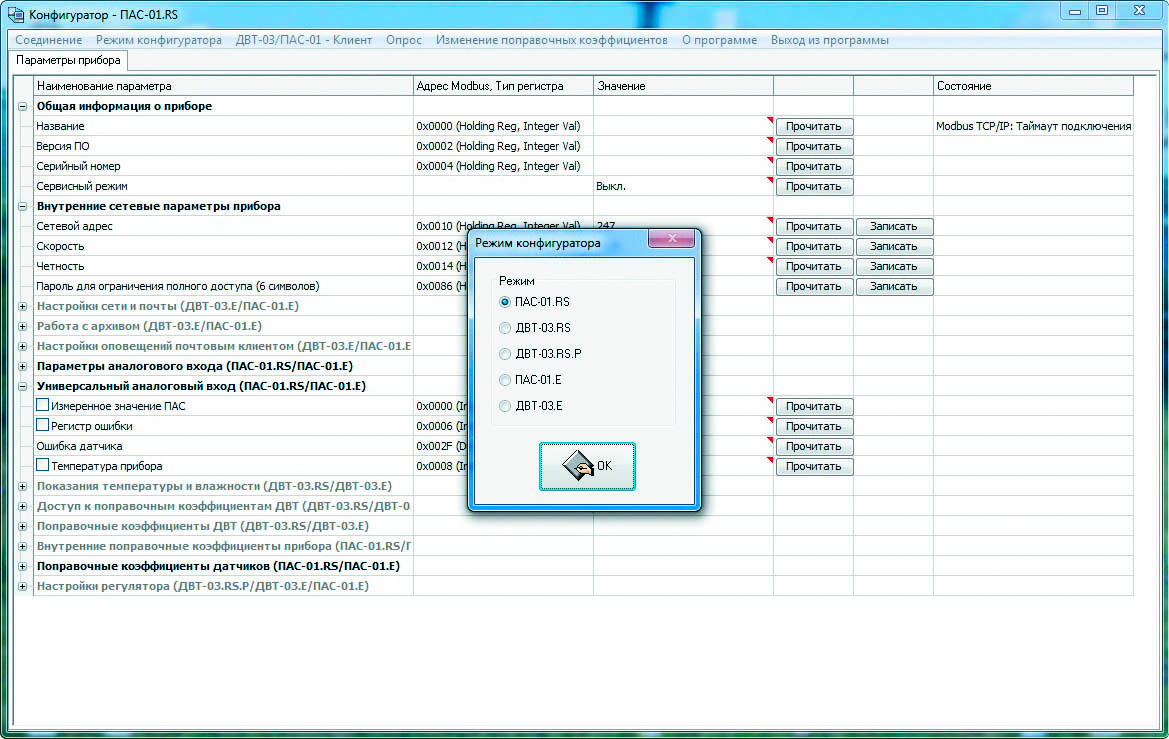

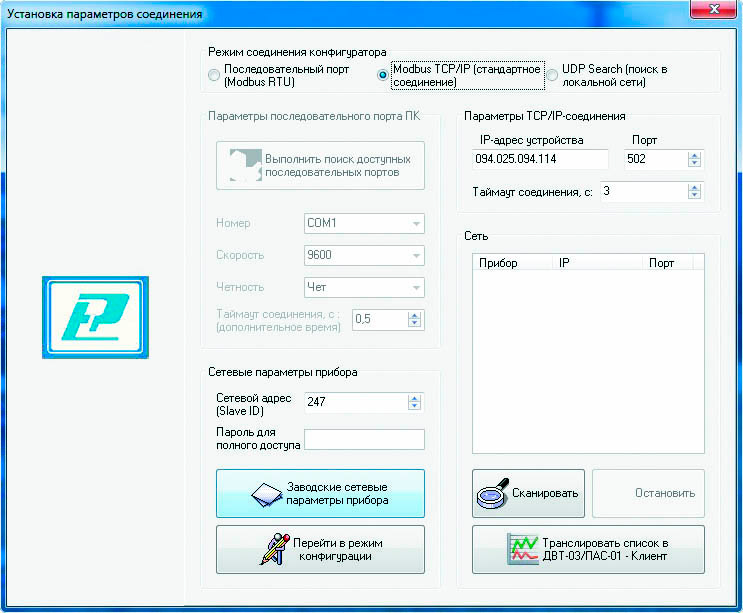

Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.
Программа обеспечивает задание следующих параметров:
- адрес прибора в сети;
- скорость обмена;
- тип подключенного к прибору датчика;
- период опроса датчика;
- параметры цифровой фильтрации;
- нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
- сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
- задание уставок регулирования для приборов, имеющих опцию «Р»;
- включение-выключение контактов реле для приборов, имеющих опцию «Р»;
- задание параметров для работы с FTP-сервером.
-
-
Технические характеристики преобразователя аналоговых сигналов ПАС-01-RS:
Преобразование сигналов с датчиков Наименование датчика и НСХ Диапазон измерения, °С Разрешающая способность ТСМ.50М -180…+200 0,1°С ТСМ.100М -180…+200 ТСП.50П -200…+850 ТСП.100П -200…+850 ТСП.Pt100 -200…+850 ТСП.Pt1000 -200…+850 TXK(L) -200…+850 0,1°С TXA(K) -200…+1300 ТПП(S) -50…+1700 ТПП(R) -50…+1700 0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В 0…100% 0,1% Общие характеристики Параметр Значение Диапазон напряжений питания 9...30 В Номинальное напряжение питания 24 В Погрешность преобразования:
- для термопреобразователей сопротивления
- для термоэлектрических преобразователей
- для сигналов тока и напряжения
не более ±0,25%
не более ±0,5°С
не более ±0,25%Период опроса датчика 0,3…30,0 сек (задается пользователем) Время преобразования аналогового цифрового преобразователя (АЦП) не более 0,3 сек Потребляемая мощность не более 1,0 ВА Цифровая фильтрация измеряемых параметров:
- постоянная времени
- полоса фильтра
0…10
0…999,9Количество каналов 1 Наличие релейно-симисторного входа Нет Степень защиты корпуса IP44 Масса нетто, г 160 Габаритные размеры нетто, мм 90 х 55 х 25 Средняя наработка на отказ, не менее, ч 30000 Пограммное обеспечение конфигуратор ПАС-ДВТ -
Комплект поставки ПАС-01-RS
№ Наименование Количество 1 Преобразователь аналоговых сигналов ПАС-01-RS 1 2 Программа-конфигуратор* 1 3 Резисторы: 50 Ом ±0,1 % и 120 Ом ±1,0 1 4 Руководство по эксплуатации 1 Примечание: *программа-конфигуратор ПАС-ДВТ и инструкция по подключению датчиков к сетям подачи данных находятся на сайте производителя в разделе.
-
