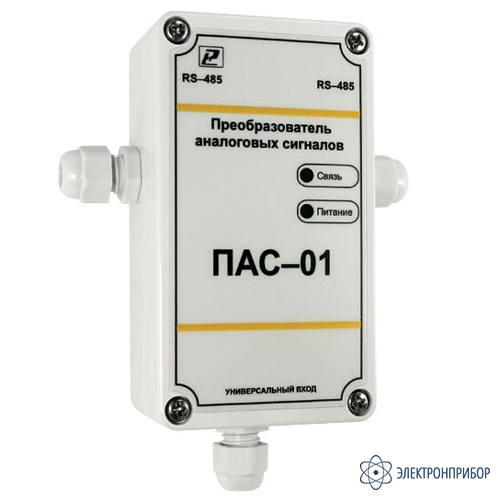

ПАС-01-Е — преобразователь аналоговых сигналов

Код товара: 67828

    • Гарантия

      12 месяцев

    • Производитель

      РЭЛСИБ

    Назначение преобразователя аналоговых сигналов ПАС-01-Е:

    Преобразователь аналоговых сигналов ПАС-01-Е предназначен для преобразования сигналов, поступающих с первичных преобразователей в цифровой сигнал стандарта IEEE 802.3x (Ethernet) с целью подключения практически любого датчика к локальным сетям, а также к Интернет. Прибор имеет также вход RS485 Modbus, который может быть использован для конфигурирования прибора в сети. На программном уровне выполнена поддержка стека TCP/IP с реализацией следующих прикладных протоколов: ICMP (ping-запросы), Modbus TCP/IP (Modbus-сервер), DNS-клиент, SMTP (отправка почтовых сообщений), POP3 (получение почты – запросов), NTP (синхронизация системного времени).

    Преобразователь аналоговых сигналов ПАС–01-E предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов в различных областях промышленности, сельском и коммунальном и других отраслях народного хозяйства.

    Описание преобразователя аналоговых сигналов ПАС-01-Е:

    Дополнительные опции

    Р – работа в режиме регулятора с симисторно-релейным выходом (уставки задаются через программу-конфигуратор);

    А – электронный архив с двумя режимами архивации данных: до заполнения или циклический с возможностью отправки архива по электронной почте или получения через программу-конфигуратор;

    И – индикатор показаний измеренных значений и времени на жк-индикаторе прибора. Имеется функция почтового оповещения на три заданных почтовых электронных адреса.

    Симисторно-релейный модуль в приборе с опцией Р позволяет на месте осуществлять функцию двухпозиционного двухканального регулятора. Например, при подключении к преобразователю датчика температуры-влажности с токовым выходом прибор может на месте управлять нагревателем и парогенератором. Уставки регулирования задаются из ПО. Там же можно видеть положения контактов реле модуля.

    Основные функции:

    • Преобразование сигнала датчика;
    • Ограничение доступа для подключения из внешней сети при помощи установки разрешённых IP–адресов;
    • Отправка измеренных значений электронной почтой в три адреса с заданной периодичностью;
    • Отправка тревожных сообщений электронной почтой в три адреса в следующих случаях: значение параметра превышает верхнее установленное значение; значение параметра находится ниже нижней уставки.

    Программное обеспечение

    Прибор поставляется совместно с программой-конфигуратором ПАС-ДВТ, которая постоянно совершенствуется и распространяется бесплатно. Программа имеет удобный графический интерфейс, позволяющий легко работать с программой. При помощи программы можно не только производить поиск, регистрацию и конфигурирование приборов в сети, но также регистрировать данные измерений с представлением информации в виде таблицы и графика.

    Программа обеспечивает задание следующих параметров:

    • Адрес прибора в сети;
    • Скорость обмена;
    • Тип подключенного к прибору датчика;
    • Период опроса датчика;
    • Параметры цифровой фильтрации;
    • Нижнюю и верхнюю границу измеряемого параметра (масштабирование для датчиков токовых сигналов и сигналов напряжения);
    • Сдвиг температуры холодного спая при работе с термоэлектрическими преобразователями (термопарами);
    • Задание уставок регулирования для приборов, имеющих опцию «Р»;
    • Задание адресов электронной почты для отправки сообщений и архива значений;
    • Включение-выключение контактов реле для приборов, имеющих опцию «Р»;
    • Задание параметров для работы с FTP-сервером.

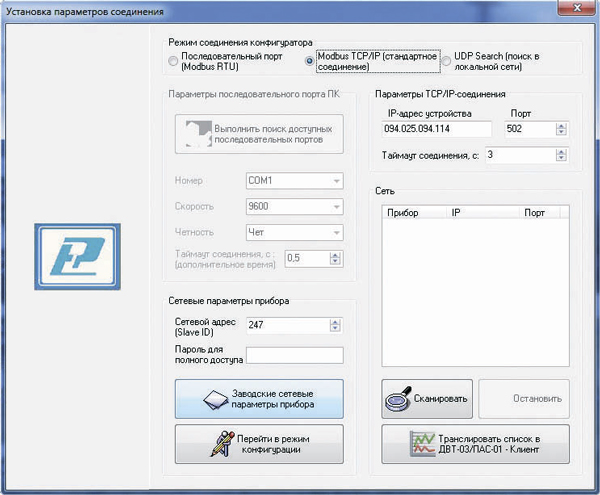

    Установка параметров соединения

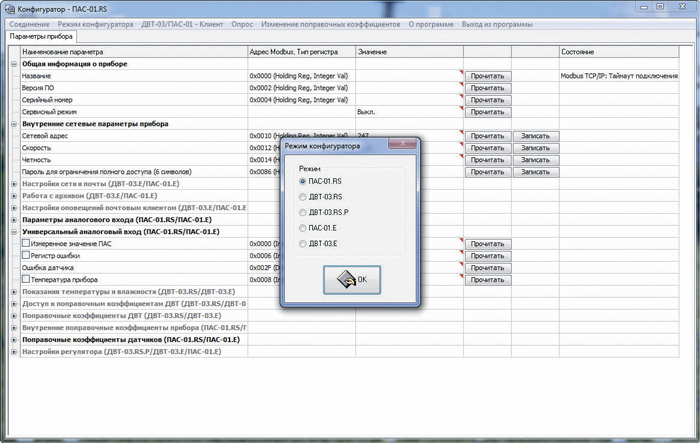

    Режим конфигуратора

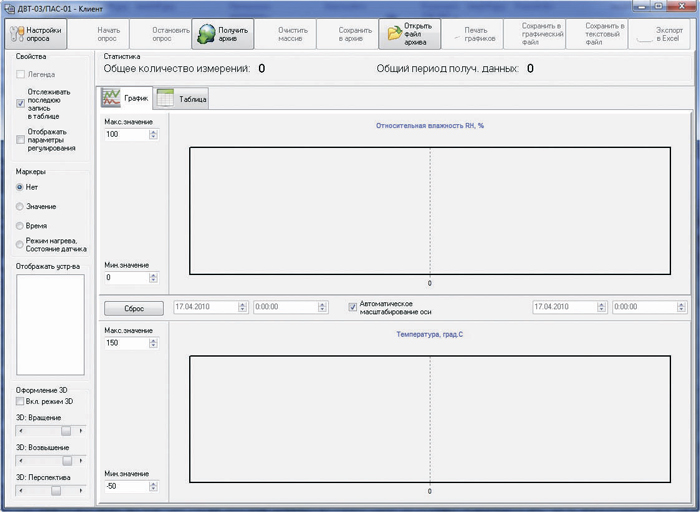

    Представление данных в виде графика или таблицы

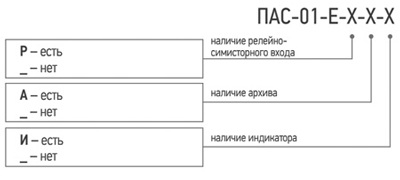

    Данные для заказа

    Особенности преобразователя аналоговых сигналов ПАС-01-Е:

    • Интегрированный интерфейс Ethernet (стандарт IEE 802.3X);
    • Поддержка стека TCP/IP на программном уровне с реализацией прикладных протоколов: ICMP(ping–запросы), Modbus TCP/IP (Modbus–сервер), DNS–клиент, SMTP (отправка почтовых сообщений), РОР3 (получение почты), NTP (синхронизация системного времени);
    • Дополнительные опции:
      - Р – двухпозиционное регулирование с двумя релейно-симисторными выходами (по температуре и по влажности);
      - A – электронный архив на 6600 значений, таймер реального времени с синхронизацией по системному времени (NTP), отправка архива по эл. почте;
      - И – Ж/к индикатор с индикацией текущего времени и показаний датчика.

  • Технические характеристики преобразователя аналоговых сигналов ПАС-01-Е:

    Параметр Значение
    Общие характеристики
    Номинальное напряжение питания (24±2) В
    Погрешность преобразования для термопреобразователей сопротивления Не более ±0,25 %
    для термоэлектрических преобразователей Не более ±0,5°С
    для сигналов тока и напряжения Не более ±0,25 %
    Период опроса датчика  1 с... 24 ч (задается Пользователем)
    Скорость передачи данных 10 Mbps (10 BASE– T) или 100 Mbps (100 BASE–TX)
    Максимальный потребляемый ток 80 мА (с опцией «Р» – 150 мА)
    Цифровая фильтрация измеряемых параметров Постоянная времени 0…10
    Полоса фильтра 0…999,9
    Средняя наработка на отказ Не менее 20000 ч
    Габаритные размеры/степень защиты корпуса 115 х 65 х 40 мм/IP44
    Масса Не более 0,16 кг
    Технические характеристики прибора, снабжённого дополнительными опциями
    Для прибора с опцией «Р»
    Номинальные коммутируемые релейно– симисторным блоком напряжение и ток 220 В и 2,0 А
    Количество коммутационных циклов 50000
    Задание верхней и нижней уставки регулирования Задаётся при помощи программы–конфигуратора
    Для прибора с опцией «А»
    Ёмкость электронного архива Не более 6600 измеренных значений
    Режим архивации данных, задаваемый при помощи программы–конфигуратора До заполнения, циклический
    Отправка архива измеренных значений В текстовом виде и в двоичном коде
    Отправка архива После заполнения, после получения почтового уведомления
    Возможность отправки части архива из заданного временного интервала +
    Для прибора с опцией «И»
    Отображение на цифровом ЖК– индикаторе При подаче питания, версию ПО прибора (U2.8.10);
    при получении настроек от DHCP–сервера (dhCPo);
    IP–адрес устройства (IP192–168–0–119);
    индикация реального времени (при успешной синхронизации);
    измеренное значение;
    индикация отсутствия связи – мерцают три кубика в углу;
    индикация передачи данных по сети Ethernet – три кубика в углу мигают по очереди
    Преобразование сигналов с датчиков
    Наименование датчика и НСХ Диапазон измерения, °С Разрешающая способность
    ТСМ.50М -180…+200 0,1 °С
    ТСМ.100М -180…+200
    ТСП.50П -200…+850
    ТСП.100П -200…+850
    ТСП.Pt100 -200…+850
    ТСП.Pt1000 -200…+850
    TXK(L) -200…+850 0,1 °С
    TXA(K) -200…+1300
    ТПП(S) -50…+1700
    ТПП(R) -50…+1700
    0…5 мА; 0…20 мА; 4…20 мА; -50…+50 мВ; 0…1 В 0…100 % 0,1 %

  • Комплект поставки ПАС-01-Е

    № Наименование Количество
    1 Преобразователь аналоговых сигналов ПАС-01-Е 1
    2 Программа–конфигуратор «ПАС–ДВТ» (Сonfig.exe) на диске 1
    3 Руководство по эксплуатации 1

    Дополнительная комплектация ПАС-01-Е:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кронштейн КД2-Н для крепления приборов к стене, быстросъёмное соединение
    2 Кронштейн КД1-Н для крепления приборов к стене

  • Файлы для ПАС-01-Е

Файлы для ПАС-01-Е

Все товары группы
