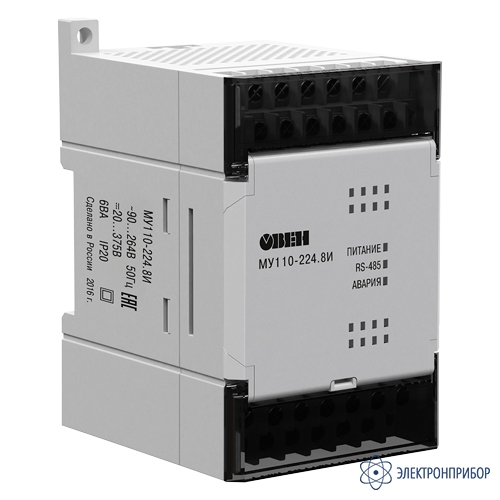

МУ110-224.8И — модуль аналогового вывода (с интерфейсом RS-485)

Код товара: 73031
  • Назначение модуля аналогового вывода (с интерфейсом RS-485) МУ110:

    Модули МУ110 предназначены для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

    Коммуникационные возможности:

    • интерфейс: RS-485;
    • поддерживаемые протоколы: Modbus RTU, Modbus ASCII, ОВЕН, DCON;
    • скорость обмена по RS-485: 2400…115200 бит/с.

    Особенности модуля аналогового вывода (с интерфейсом RS-485) МУ110:

    • диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем;
    • автоматическое определение протокола;
    • съемные клеммники с невыпадающими винтами;
    • обновление встроенного программного обеспечения по RS-485;
    • поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210).

    Конфигурирование модуля аналогового вывода (с интерфейсом RS-485) МУ110:

    Конфигурирование модулей МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы Конфигуратор М110, входящей в комплект поставки.

    Схемы подключения модуля аналогового вывода (с интерфейсом RS-485) МУ110:

    Рис.1. Общий чертеж

    Рис.2. Схема подключения к выходным элементам

    Часто задаваемые вопросы по использованию модуля аналогового вывода (с интерфейсом RS-485) МУ110:

    Сколько модулей можно подключить к интерфейсу RS-485?

    Без использования повторителей можно подключить до 32х двух модулей на один интерфейс RS-485.

    Можно использовать повторитель интерфейса RS-485 ОВЕН АС5.

    Повторитель интерфейса RS-485 ОВЕН АС5 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях:

    • количество приборов в сети больше чем 32;
    • длина линии связи между приборами превышает 1200 метров.

    Можно ли использовать модули ввода-вывода, производимые компанией ОВЕН, совместно с ПЛК других компаний?

    Построение таких систем возможно, если в ПЛК поддержан один из протоколов, поддержанных в модулях (а именно, ОВЕН, ModBus RTU, ModBus ASCII, DCON).

    В обозначении модуля указана маркировка 224. Могу ли я «запитать» данный модуль от источника =24 В?

    Универсальный источник питания (при заказе обозначается 224) позволяет организовать питание прибора как от источника постоянного тока (=20..375 В), так и от источника переменного напряжения (~90.. 264 В).

    У меня модуль МК110-220.4ДН.4Р, но в конфигураторе мне не доступен выбор логики срабатывания выходов в зависимости от состояния входов. Могу ли я обновить прошивку модуля?

    Да. Прошивку модуля можно обновить по интерфейсу RS-485. При обновлении прошивки станет доступен функционал EasyLogic. Обновление встроенной программы микроконтроллера модуля представлено на страничке соответствующего модуля.

    Также это обновление доступно для модулей МК110-8Д(ДН).4Р.

    Какое оборудование необходимо для настройки модуля?

    Для конфигурирования модуля Вам понадобится преобразователь интерфейса RS-485/RS-232 или RS-485/USB (например, АС3-М или АС4).

    Можно ли использовать один конфигуратор для всех модулей?

    Для модулей МВА8, МВУ8, МДВВ предусмотрены отдельные конфигураторы. Для линейки Мх110 (МВ110, МК110, МУ110) используется общий конфигуратор М110.

    В комплект поставки модулей входит диск с конфигуратором, также Вы можете воспользоваться ссылкой для скачивания на сайте производителя.

    Где можно посмотреть примеры подключения модулей к ПЛК, панелям оператора?

    С примерами подключения модулей Вы можете ознакомиться на форуме компании ОВЕН.

    Можно ли при работе с модулем МК110-220.4К.4Р считывать значения входов и управлять выходными элементами по интерфейсу RS-485?

    Такой вариант работы с модулем возможен. Можно считывать значения входов и управлять выходными э/м реле по интерфейсу RS-485. Кроме этого возможен режим работы модуля по прямой логике.

    Возможно ли питание тензометрических датчиков внешним источником напряжения при совместной работе с модулями МВ110-224.1(4)ТД?

    «Запитывать» тензометрические датчики от внешнего источника не надо. Питание на схему датчика подается с клемм прибора.

    Забыл сетевые настройки модуля: как я могу с ним связаться?

    Необходимо установить в модуле перемычку «Заводские настройки» (его расположение Вы можете уточнить в Руководстве по эксплуатации к модулю). После этого в Конфигураторе необходимо выбрать «Заводские настройки».

    Алгоритм вычисления контрольной суммы по протоколу DCON (работаем с модулем МВ110-8АС) или как вариант ответа контрольные суммы для опроса входов 1, 2 и 3 блока с базовым адресом 0, то есть КС для посылок #000, #001, #002.

    Алгоритм контрольной суммы при работе по протоколу DCON — сумма всех кодов ASCII символов посылки.

    Например, #102;

    #-35;

    1-49;

    0-48;

    2-50.

    Суммируем, получаем 182. Далее переводим в HEX->B6.

    Получаем #102 B6.

    Для следующих посылок:

    #000 B3;

    #001 B4;

    #002 B5.

    Каков допустимый диапазон входного напряжения для входов типа ДН (МВ110-16ДН, МК110-4ДН.4Р, МК110-8ДН.4Р)?

    Допустимый диапазон напряжения 21..27 В (постоянного напряжения).

    Работаю с МВ110-8АС и ПЛК100. Что необходимо использовать?

    Float variable(listen) или Float variable(listen)+Time для чтения значения со входа в формате Float.

    Необходимо использовать Float variable(listen)+Time, так как в регистре присутствует также метка времени.

    Какие датчики можно использовать совместно с МВ110-224.pH?

    Для работы совместно с модулем МВ110-224.pH Вы можете использовать pH-электроды следующих производителей: Hanna Instruments (HI1043B, HI1053B и другие), Endress+Hauser, а также электроды других производителей со схожими характеристиками.

  • Технические характеристики модуля аналогового вывода (с интерфейсом RS-485) МУ110-224.8И:

    Параметр Значение
    МУ110-224.8И МУ110-224.6У
    Выходы
    Количество выходов 8 AO 6 AO
    Тип выходов 4…20 мА 0…10 В
    Характеристики аналоговых выходов (AO)
    Предел основной приведенной погрешности ЦАП ±0,5%
    Разрядность ЦАП 10 бит
    Сопротивление нагрузки, подключаемой к выходу 0…1300 Ом не менее 2 кОм
    Диапазон напряжений питания выхода 10…36 В 12…36 В
    Питание
    Тип питания универсальное ~230 В/=24 В
    Напряжение питания переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
    или
    постоянное: =18…30 В (номинальное =24 В)
    Потребляемая мощность не более 6 ВА
    Конструктивное исполнение
    Габаритные размеры (63×110×75) ±1 мм
    Степень защиты IP20
    Монтаж на DIN-рейку / на стену
    Условия эксплуатации
    Температура окружающего воздуха -10…+55 °С
    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) не более 80 %
  • Комплект поставки МУ110-224.8И

    Наименование Количество
    1 Модуль аналогового вывода (с интерфейсом RS-485) МУ110-224.8И 1
    2 Паспорт и гарантийный талон 1
    3 Краткое руководство по эксплуатации 1

    Дополнительная комплектация МУ110-224.8И

    (Поставляется за отдельную плату)

    Наименование
    1 Комплект съемных клеммных колодок с невыпадающими винтами (2х12) КК12
  • Модификации МУ110

    Подберите модификацию по параметрам

    Количество выходов
    Тип выходов
    Сопротивление нагрузки, подключаемой к выходу
    Диапазон напряжений питания выхода
