ТКМ-359C (комплект Максимум) — твердомер динамический

Код товара: 60014
  • 48898-12
    Является модификацией ТКМ-359C

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48898-12 до 21.12.2026

    Сертификаты

    Назначение твердомера динамического ТКМ-359C:

    Динамический твердомер ТКМ-359С - это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в том числе контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

    Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

    Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

    ТКМ-359C (комплект Базовый) содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.

    Комплект ТКМ-359C (Специальный) разработан для применения в сложных производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят датчик тип «D» с разъемом, насадка Z-359 для позиционирования датчика, дополнительный соединительный кабель, контрольный образец твердости HB.

    Комплект ТКМ-359C (Максимум) разработан для применения в сложных производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане; в состав входят дополнительные датчики, насадка Z-359 для позиционирования датчика, дополнительный соединительный кабель, контрольный образец твердости HB.

    ТКМ-359С выполняет контроль твердости:

    • всех основных типов металлов и сплавов без введения дополнительных калибровок:
      - конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы,
      - сплавы цветных металлов, чугунов, алюминия, бронзы, латуни;
    • поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и других);
    • изделий сложной конфигурации (зубьев шестерен, труб, валов);
    • тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

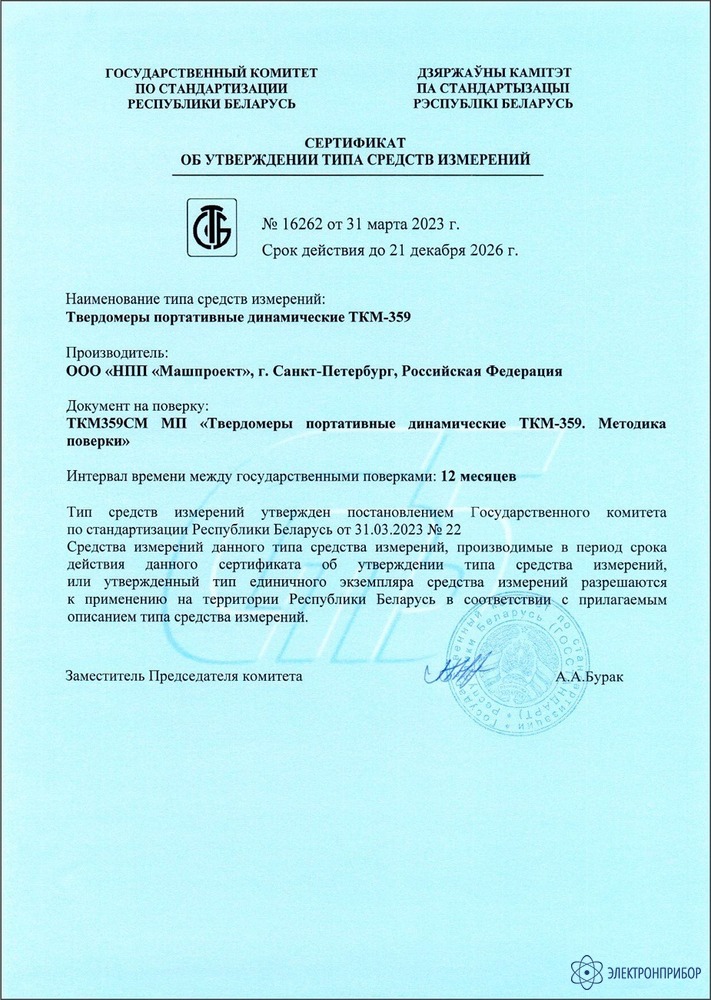

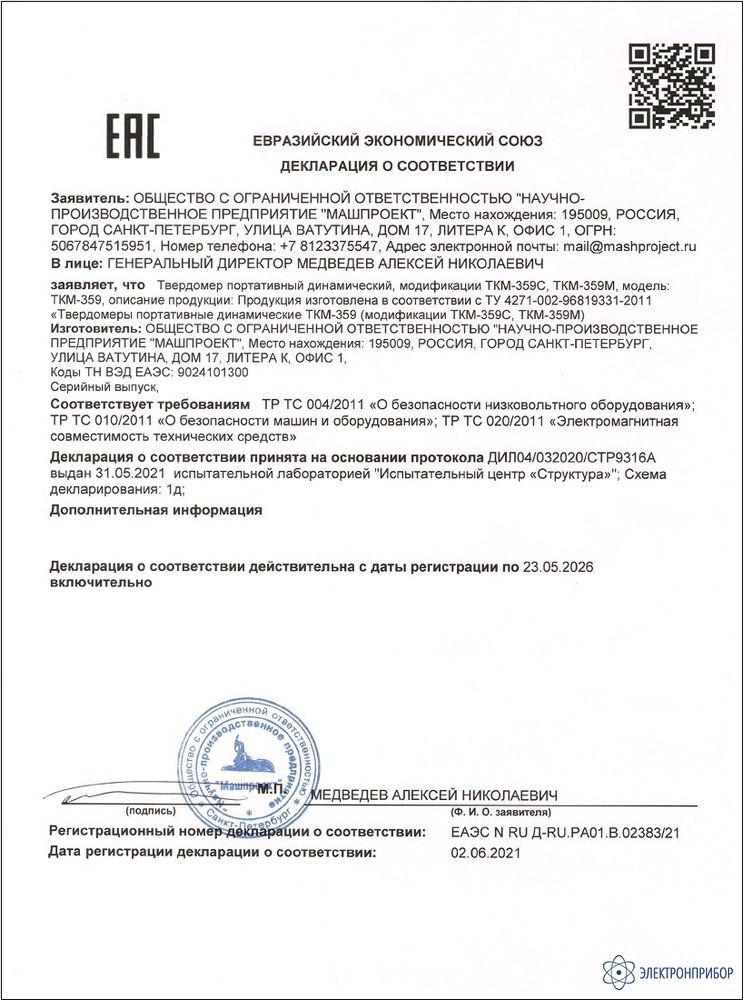

    ТКМ-359C прошел Государственную метрологическую аттестацию и внесен в Госреестры СИ Российской Федерации, Республик Беларусь и Казахстан. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

    Требования к контролируемому изделию:

    Масса более 5 кг, толщина более 6 мм Дополнительная подготовка не требуется
    Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм Дополнительная подготовка не требуется
    Остальные изделия Изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или другой)
    Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика.

    Преимущества твердомера динамического ТКМ-359C:

    • Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами;
    • Возможность идентификации материалов в заготовительном производстве;
    • Малая чувствительность к кривизне изделия и шероховатости поверхности;
    • Контроль характера изменения твердости по поверхности изделия;
    • Контроль «объемной твердости»;
    • Измерение твердости в труднодоступных местах;
    • Пространственное положение датчика не влияет на результат измерения;
    • Предусмотрена сигнализация о выходе результата измерения за установленные пределы;
    • Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины, твердостью индентора и позиционирующей насадкой.

    Особенности конструкции твердомера динамического ТКМ-359C:

    • Ударопрочный, прорезиненный, пыле-влагозащищенный корпус;
    • Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
    • Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении;
    • Уникальная система статистической обработки;
    • Гибкая организация памяти для записи результатов измерений и последующего анализа;
    • Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости;
    • Программирование:
      - дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
      - дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

    Режимы работы твердомера динамического ТКМ-359C:

    Режим измерения Отображение результатов измерений Применение
    По основным шкалам Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV Измерение твердости основной массы контролируемых изделий.
    С использованием дополнительных калибровок к основным шкалам По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
    По дополнительным шкалам (определяются пользователем или добавляются производителем) Шкалы программируются самим пользователем Решение специальных задач.

    Интеллектуальная система статистической обработки результатов измерений:

    Параметры статистической обработки серии измерений:

    • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
    • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
    • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
    • Автоматический отброс результатов, некорректно проведенных замеров;
    • Демонстрация всех результатов замеров в серии.

    Обработка результатов в памяти прибора:

    • Вычисление среднего значения, среднеквадратичного отклонения;
    • Вычисление максимума и минимума в группе результатов замеров;
    • Вычисления относительно заданных значений твердости;
    • Выборки результатов относительно заданных значений твердости;
    • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

    Установка программного обеспечения:

    В комплект поставки твердомера ТКМ-359C входит Программное обеспечение на мини CD-диске.

    Этапы работы с ПО:

    1. Подключить твердомер к ПК с помощью USB-кабеля, при этом в памяти прибора должен быть создан "БЛОК ДАННЫХ" или несколько БЛОКОВ (см. Руководство по эксплуатации);
    2. В приложении «Hardness» нажать кнопку «Прочитать данные»;
    3. Информация по проведенным измерениям появится в виде цифровых значений, графика и (или) диаграммы. Если в памяти твердомера записано несколько БЛОКОВ, они все отобразятся на экране ПК под присвоенными именами. При клике на определенный БЛОК, на экран будет выведена информация по этому БЛОКУ;
    4. Проанализировать полученные данные.

    !! Устранение возможных проблем.

    Если в приложении «Hardness» кнопка «Прочитать данные» не активна, то возможно, не установлен драйвер USB или же драйвер устарел вследствие обновления операционной системы.

    Способы устранения проблемы:

    • Откройте диспетчер устройств (откройте меню «Пуск» и в строке поиска введите «Диспетчер устройств»);
    • В разделе «Порты (COM и LTP)» найдите устройство с именем « ... USB to UART Bridge (COMn)» или просто «COMn», если драйвер устройства отсутствует или устарел, оно будет отмечено значком «восклицательный знак в жёлтом треугольнике»;
    • Щёлкните правой кнопкой мыши по значку устройства, в выпадающем меню – «Обновить драйвер»;
    • В появившемся окне выберите вариант «Автоматический поиск». Драйвер будет найден в Интернете и автоматически установлен. Если драйвер не устанавливается, проверьте подключение к Интернету. Если устройства нет в «Диспетчере устройств», попробуйте заменить USB-кабель.

  • Технические характеристики твердомера динамического ТКМ-359М:

    Параметр Значение
    Диапазон измерений твердости по основным шкалам по Бринеллю 90 - 450 HB
    по Роквеллу 20 - 70 HRC
    по Виккерсу 240 - 940 HV
    Погрешность, определяемая при калибровке по мерам твердости 1-го разряда по Бринеллю 10 HB
    по Роквеллу 1,5 HRC
    по Виккерсу 12 HV
    Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда 3-5 % в зависимости от диапазона
    Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда по Бринеллю ±10 НВ в диапазоне (90...150) НВ
    ±15 НВ в диапазоне (150...300) НВ
    ±20 НВ в диапазоне (300...450) НВ
    по Роквеллу ±2 HRC
    по Виккерсу ±15 HV в диапазоне (240...500) HV
    ±20 HV в диапазоне (500...800) HV
    ±25 HV в диапазоне (800...940) HV
    Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов Серые чугуны (с пластинчатым графитом) 90–335 HB
    Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом) 130–390 HB
    Легированные, инструментальные стали 80–900 HV,
    20–70 HRC
    Алюминиевые сплавы 30–160 HB
    Латуни (медно-цинковые сплавы) 40–175 HB
    14–95 HRB
    Бронзы (медно-оловянные, медно-алюминиевые) 60–290 HB
    Диаметр площадки на поверхности изделия для установки датчика От 7 мм на плоскости
    Число замеров для вычисления среднего значения 1–99
    Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения 3
    Время одного замера твердости 2 сек.
    Емкость памяти результатов измерений 12 400
    Число шкал, программируемых пользователем 3
    Число возможных дополнительных калибровок к шкалам твердомера По 5 для каждой шкалы
    Максимальное количество именных блоков результатов измерений, создаваемых в памяти 100
    Сигнализация о выходе результата измерения за допустимые границы Есть
    Связь с компьютером USB
    Питание LI-ion аккумулятор
    Диапазон рабочих температур -15 ... + 35 °С
    Размеры электронного блока твердомера 121x69x41 мм
    Масса электронного блока твердомера 300 г
    Масса датчиков не более 300 г

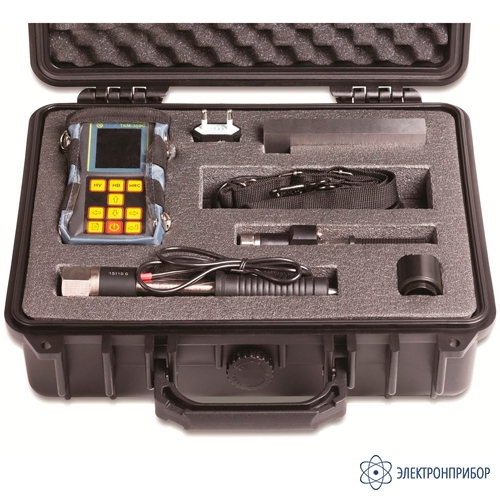

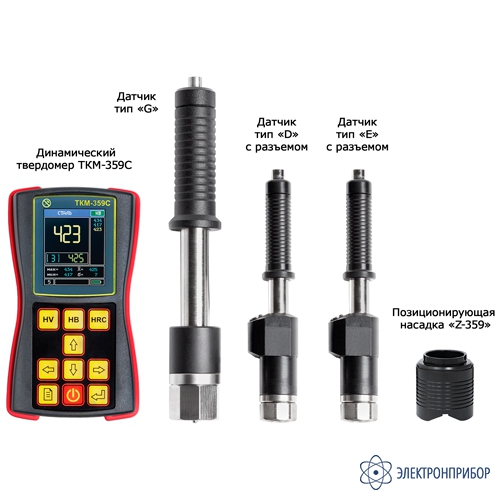

  • Комплект поставки ТКМ-359C (комплект Максимум)

    № Наименование Количество
    1 Электронный блок твердомера ТКМ-359C со встроенным аккумулятором 1
    2 Датчик тип D с разъемом 1
    3 Датчик тип E с разъемом 1
    4 Датчик тип G 1

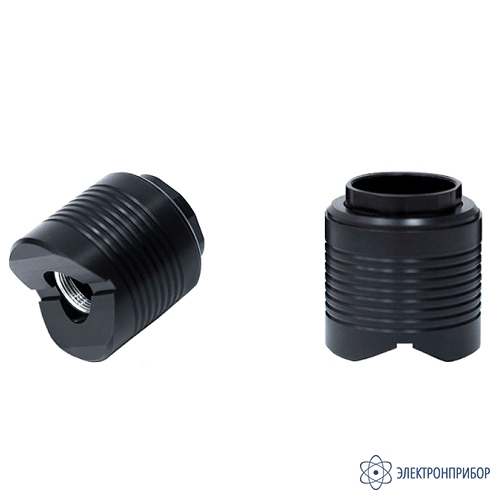

    5 Позиционирующая насадка Z-359 для сложных поверхностей 1
    6 Зарядное устройство 1
    7 Соединительный кабель к твердомерам серии ТКМ-359 2
    8 Контрольный образец твердости HB 1
    9 Руководство по эксплуатации (совмещено с паспортом) 1
    10 Программное обеспечение на CD-диске 1
    11 USB-кабель для подключения к ПК 1
    12 Чехол и манжета для закрепления прибора на груди (руке)  1

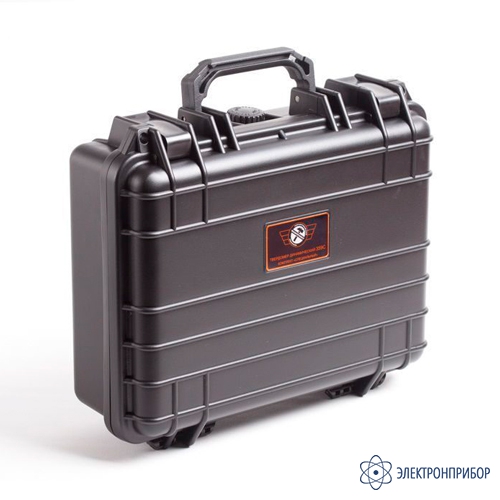

    13 Специализированный кейс для переноски и хранения  1
