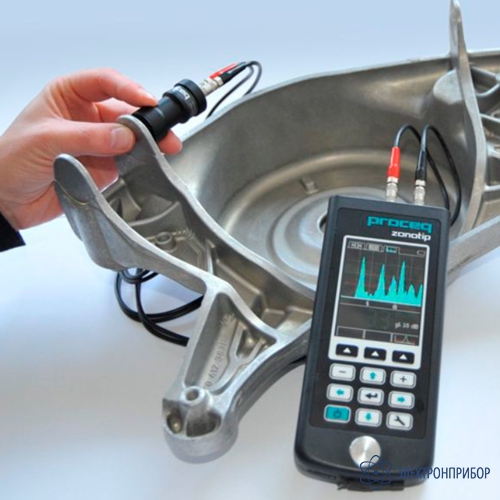

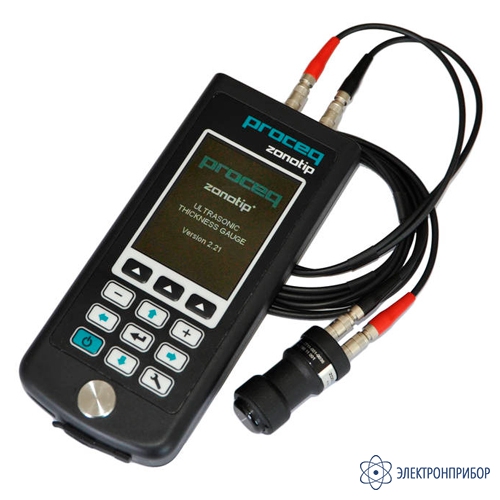

Zonotip (+) — ультразвуковой толщиномер
Код товара: 64015-
-
Гарантия
24 месяца
-
Производитель
Назначение ультразвукового толщиномера Zonotip (+):
Прибор Zonotip (+) предназначен для измерения толщины черных и цветных металлов, а также частей из полимеров, стекла, льда и других материалов с низким затуханием ультразвука. Диапазон измерений прибора на стали - от 0,7 мм до 300 мм. Автоматизированные процессы прибора Zonotip (+) обеспечивают удобство измерения. Запатентованный алгоритм автоматической адаптации к кривизне и шероховатости поверхности дает возможность проводить измерения, например, на корродированных поверхностях без предварительной подготовки. Большой контрастный цветной дисплей прибора Zonotip (+) обеспечивает легкий визуальный контроль процесса проверки.
Легкое в использовании программное обеспечение Zonolink, включенное в комплект, предлагает возможность загрузки данных и дальнейшего их анализа на ПК. Связь с компьютером обеспечивается через порт USB.
Преимущества ультразвукового толщиномера Zonotip (+):
- Уникальность. Первый толщиномер в компактном корпусе, обеспечивающий широкий диапазон возможностей измерения;
- Универсальность. Два различных ПЭП: стандартный двухэлементный преобразователь на 4,0 МГц и компактный одноэлементный преобразователь на 2,5 МГц. Кроме того, можно выбрать различные режимы измерения (НОРМА, ПАМЯТЬ, A-СКАН);
- Надежность. Zonotip (+) снабжен исключительно надежным ударопрочным корпусом, позволяющим использовать прибор в самых сложных условиях;
- Различные языки. Как все продукты компании Proceq, прибор Zonotip (+) может работать на восьми различных языках;
- Программное обеспечение. Входящее в комплект программное обеспечение Zonotip (+) для ПК предназначено для нужд профессионального управления данными.
Особенности ультразвукового толщиномера Zonotip (+):
- Ключевые характеристики прибора Zonotip (+);
- Прочный корпус из легкого ударопрочного пластика;
- Возможность применения в сложных погодных условиях (морозо- и жаростойкий);
- Большой контрастный цветной дисплей обеспечивает визуальный контроль процесса проверки;
- Память на 50 000 измерений;
- Двухэлементный преобразователь на 4,0 МГц;
- Автоматическая адаптация к кривизне и шероховатости поверхности;
- Автоматическая регистрация максимальных и минимальных значений при сканировании объекта;
- Измерение скорости ультразвукового импульса на образце с известной толщиной;
- Индикация цветом, звуком и вибрацией при выходе за установленные границы;
- Подключение к ПК через USB для передачи данных;
- 8 различных языков на выбор;
- Метрические и дюймовые единицы измерения;
- Индикация силы сигнала;
- Индикация уровня заряда батареи и функция автоматического выключения;
- Меньший одноэлементный преобразователь на 2,5 МГц;
- Режим "A-Скан" с возможностью отображения формы волны на дисплее и сохранения изображений в память;
- Измерение толщины металла через поверхностное покрытие (например, краску) в режиме "A-Скан".
Преобразователи толщиномера Zonotip (+):
Стандартный двухэлементный преобразователь на 4,0 МГц позволяет измерять толщину металлов, литой стали и других материалов с высоким затуханием ультразвука.
Одноэлементный преобразователь на 2,5 МГц более компактен, работает от одного кабеля и, следовательно, больше подходит для измерений в ограниченных пространствах.
Двухэлементный преобразователь также идеально подходит для проверки сцепления в слоистых материалах.
- Импульс отражается от сцепления, а также от задней стороны образца;
- Хорошее сцепление: определяется эхо E1 и E2;
- Плохое сцепление: определяется только эхо E1.
Рабочие режимы ультразвукового толщиномера Zonotip (+):
Прибор может работать в трех различных режимах, отображая текущее показание либо в цифровом виде, либо в виде графического изображения в режиме реального времени (A-Скан). Функция A-Скан позволяет выявить неверные результаты. Это помогает увеличить надежность проверки. Кроме того, этот режим дает возможность быстро выявить вкрапления или расслоения и получить четкие показания через полимер, лак, краску или другие типы поверхностных покрытий.
-
-
Технические характеристики ультразвукового толщиномера Zonotip (+):
Параметр Значение Преобразователи Тип Двухэлементный Одноэлементный Частота 4,0 МГц 2,5 МГц Диапазон измерений (сталь) 0,7 - 300 мм 0,7 - 300 мм Диаметр ультразвукового элемента 16 мм (0,6 дюйма) 10 мм (0,4 дюйма) Тип коннектора LEMO, тип 00.250 LEMO, тип 00.250 Размер 45 x ∅23 мм (1,8 x ∅0,9 дюйма) 24 x ∅16 мм (0,9 x ∅0,6 дюйма) Вес 23 г 16 г Общие характеристики Рабочая температура от -20 °C до 50 °C (от -4 °F до 122 °F) Влажность до 85% RH при температуре 25 °C (77 °F) Время работы батареи 9 ч Питание встроенный литий-полимерный аккумулятор Рабочее напряжение питания 3,7 В Размеры 157 x 70 x 23 мм (6,1 x 2,7 x 0,9 дюйма) Вес 250 г Тип дисплея TFT Допустимая шероховатость поверхности Rz160 / N12 / Ra = 50 мкм Минимальный радиус кривизны 10 мм (0,4 дюйма) Диапазон скорости ультразвука от 1000 до 9999 м/с Память 100 групп, макс. 500 измерений в каждой Тип интерфейса USB Разрешение толщины < 99,99 мм: 0,01 мм > 100,0 мм: 0,1 мм Классификация по IP IP52 -
Комплект поставки Zonotip (+)
№ Наименование Количество 1 Ультразвуковой толщиномер Zonotip (+) 1 -
