МТП-1 — толщиномер изоляционных покрытий труб

Код товара: 52474
    • Гарантия

      18 месяцев

    Описание толщиномера изоляционных покрытий труб МТП-1:

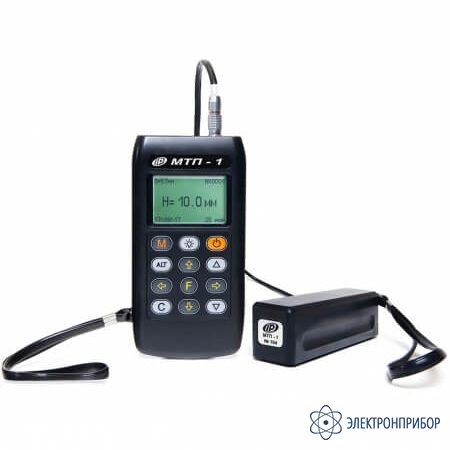

    Прибор МТП-1 состоит из индуктивного датчика и электронного блока. Принцип действия прибора заключается в регистрации изменения электромагнитного поля датчика при взаимодействии его с материалом стальной трубы. Этот сигнал воспринимается электронным блоком и преобразуется по заданному в программе прибора алгоритму в значение толщины теплоизоляции.

    Назначение толщиномера изоляционных покрытий труб МТП-1:

    При создании современных тепловых сетей важно минимизировать утечки тепла на трассах. Одним из способов снижения теплопотерь является использование труб с наложенным при их производстве слоем пенополиуретановой изоляцией. Для контроля правильности наложения изоляции разработан прибор МТП-1.

    Этот прибор ориентирован на измерение толщины теплоизоляционных покрытий стальных труб, а также способен фиксировать наличие смещений оси трубы от оси защитной тепловой оболочки (согласно нормативам ГОСТ 30732-2006). МТП-1 позволяет обеспечить контроль качества покрытия на производственных предприятиях, выпускающих трубы с ППУ изоляцией. Подходит прибор и для обследования сетевых коммуникационных элементов, в том числе магистрального типа - на предмет соответствия изоляционных оболочек данным климатическим условиям и требованиям проектной документации.

    Данный прибор способен фиксировать отклонения по осевым линиям в диапазоне от 0 до 20 мм и подходит для проведения измерений на трубах диаметром от 57 до 1020 мм. Во время проведения замеров МТП-1 фиксирует изменение магнитного поля датчика при различных расстояниях до стальной трубы и, на основании этих данных, вычисляет толщину теплоизоляционного слоя а, затем, отображает полученные результаты в числовом и графическом виде на дисплее прибора. Компактные габариты и отсутствие внешних источников питания позволяют производить измерения прибором МТП-1 как лаборатории, так и непосредственно в местах прокладки тепловых сетей, обеспечивая высокую точность полученных результатов при работе в температурных режимах от -10 до +40 °C.

    Магнитный толщиномер покрытий труб МТП-1 предназначен для:

    • контроля толщины теплоизоляционных покрытий стальных труб и величины отклонения осевых линий от оси полиэтиленовой оболочки (ГОСТ 30732-2006);
    • контроля качества при производстве труб с пенополиуретановой изоляцией;
    • обследования теплотрасс, трубопроводов, коммуникаций;
    • контроля покрытий магистральных трубопроводов (ГОСТ 52568).

    Преимущества толщиномера изоляционных покрытий труб МТП-1:

    • Единственный малогабаритный отечественный прибор данного назначения;
    • Возможность ввода градуировочных характеристик пользователя, в том числе для оцинкованных труб;
    • Малые габариты и вес;
    • Разъем фирмы LEMO (опция; в стандартном исполнении используется разъем РШ2Н-1-1).

    Основные функции толщиномера изоляционных покрытий труб МТП-1:

    • Измерение толщины защитных теплоизоляционных покрытий труб;
    • Вычисление межосевого смещения стальных труб и оболочек;
    • Автоматизированная калибровка прибора на объекте;
    • Отображение результатов на графическом дисплее с подсветкой;
    • Архивация 2000 результатов и условий измерений в реальном времени;
    • USB-интерфейс и сервисная компьютерная программа.

    Сервисная компьютерная программа толщиномера изоляционных покрытий труб МТП-1:

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Экспорт в Excel, сохранение в текстовый формат для других программ.
  • Технические характеристики толщиномера изоляционных покрытий труб МТП-1:

    Параметр Значение
    Диапазон измерения толщин покрытий / смещений, мм 20...100 / 0...20
    Диаметры стальных труб, мм 57...1020
    Максимальная погрешность измерения толщины / смещений, мм (0,5 + 0,03 h) / (0,2 + 0,01 h)*
    Питание от 2 аккумуляторов, В 2,5±0,5
    Потребляемая мощность, Вт 0,08
    Время непрерывной работы (без подсветки), час 25
    Диапазон рабочих температур, °С -10...+40
    Габаритные размеры блока электронного, мм 150х76х27
    Габаритные размеры датчика, мм 150х32х37
    Масса блока электронного, мм 0,14
    Масса датчика, мм 0,2

    * При обязательной настройке на сталь.

  • Комплект поставки МТП-1

    Наименование Количество
    1 Блок электронный 1
    2 Датчик индуктивный 1
    3 Комплект прокладок диэлектрических (3 шт. - 10, 20, 40 мм) 1
    4 Аккумулятор АА 2
    5 Зарядное устройство USB (1А) 1
    6 Кабель USB 1
    7 Программа связи с ПК на CD 1
    8 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1
    9 Чехол 1
    10 Сумка 1
    11 Сертификат о калибровке (1 год) 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
