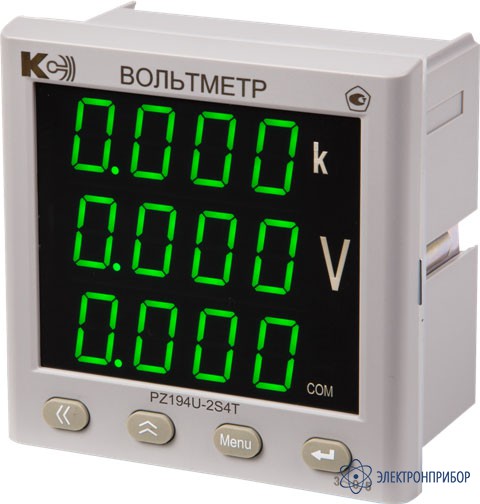

PZ194U-2S4T — вольтметр 3-канальный

Сохранить в PDF Распечатать
    • Межповерочный интервал

      120 месяцев

    • Госреестр РФ

      61535-15

    • Производитель

      КС, Россия

    Назначение вольтметра PZ194U-2S4T:

    Вольтметры PZ194U-2S4T предназначены для измерения напряжения и частоты переменного тока в электрических цепях.

    Вольтметры PZ194U-2S4T оснащены четырьмя дискретными входами, тремя релейными выходами, а также цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений и контроля дискретных входов и релейных выходов.

    Приборы PZ194U-2S4T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

    Особенности вольтметра PZ194U-2S4T:

    • Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Цифровой интерфейс RS-485;
    • Протокол Modbus RTU;
    • Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора измерительным трансформатором;
    • Меню также позволяет установить интервал автопрокрутки показаний, сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов;
    • Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485;
    • Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485;
    • Вольтметры допускают подключение как по 3-проводной, так и по 4-проводной схеме;
    • Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях";
    • Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.
  • Технические характеристики вольтметра PZ194U-2S4T:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2 ± 0,2
    - для модификаций класса точности 0,5 ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц ± 0,05
    Пределы допускаемой основной погрешности срабатывания реле в режиме аварийной сигнализации Равны пределам допускаемой основной погрешности измерения контролируемого параметра
    Номинальные значения входного сигнала
    Номинальное значение напряжения переменного тока Uн, В: (1) 50; 100; 220; 380; 500
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала (0,05…1,2)·Uн
    Диапазон измеряемых частот, Гц от 45 до 65
    Диапазон значений входного сигнала в режиме измерения частоты (0,3…1,2)·Uн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Перегрузка на измерительном входе
    Допустимая кратковременная перегрузка на входе 2·Uн  в течение 60 с
    Сопротивление измерительного входа
    Сопротивление входа, МОм, не менее 1
    Каналы измерения
    Количество каналов измерения 3
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 3-строчный светодиодный
    Количество строк индикатора 3
    Диапазон отображаемых значений (4) 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Порт RS-485
    Протокол связи Modbus RTU
    Скорость обмена, бод 2400, 4800, 9600, 19200, 38400 (уставки)
    Формат данных 10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
    Релейные выходы
    Количество 4
    Нагрузка активная, перем. ток 250 В, 5А или  пост. ток 30В, 5A
    Дискретные входы
    Количество 4
    Тип «сухой контакт»
    Ток в замкнутом состоянии, мА, не более 4
    Напряжение в разомкнутом состоянии, В, не более 15
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 3
    - питание – выходы 3
    - входы – выходы 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 90
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

  • Комплект поставки PZ194U-2S4T

    Наименование Количество
    1. Вольтметр PZ194U-2S4T 1
