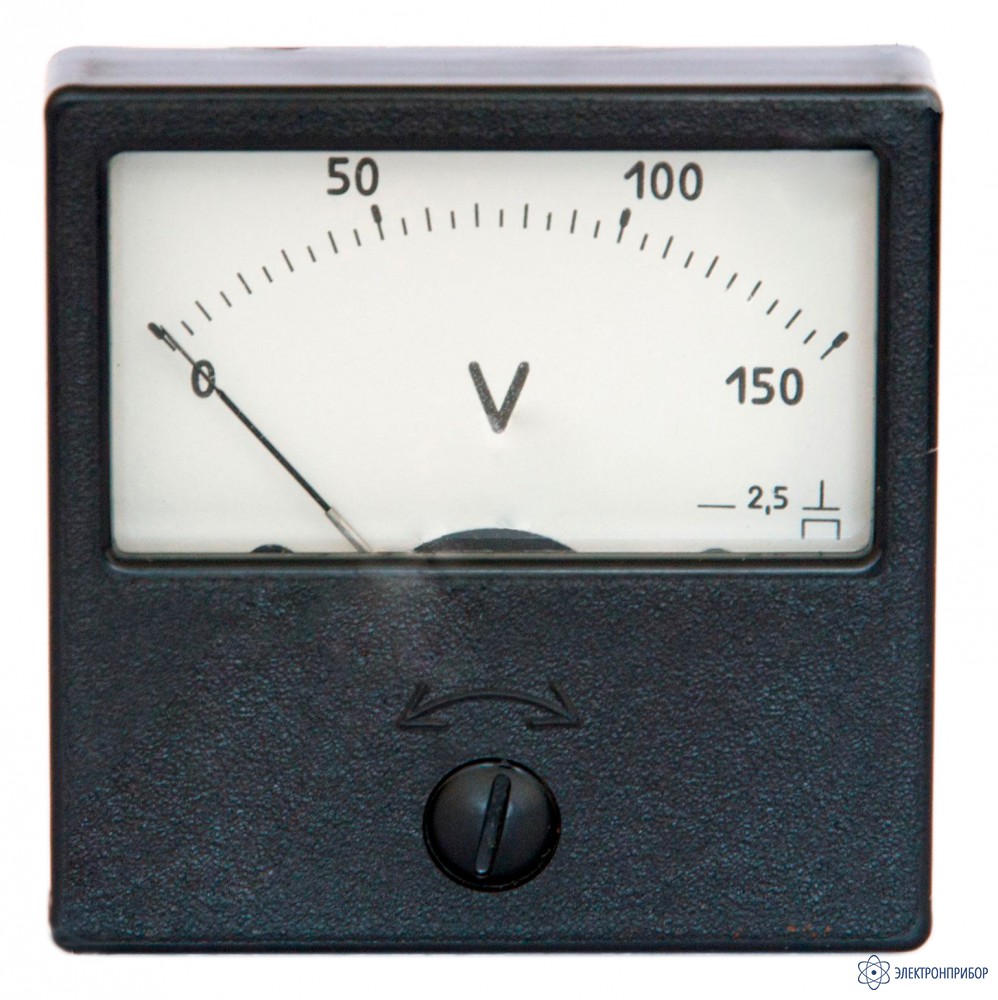

Вольтметры, милливольтметры, киловольтметры ЭВ2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.
Описание вольтметра ЭВ2231:
Милли-, кило-, вольтметры ЭВ2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.
Пример заказа вольтметра ЭВ2231:
По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.
Пример записи при заказе и в технической документации другой продукции: «Милливольтметр ЭВ2231, 0-150 мВ, ТУ 4223-001-05798310-99»;
Без заливки герметиком: «Вольтметр ЭВ2231А, 100-0-100 В, ТУ 4223-001-05798310-99»;
Со специальной шкалой: «Вольтметр ЭВ2231.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации;
Без поставки вспомогательных частей: «Вольтамперметр ЭВ2231 0-30 В и 0-50 А без Р105 ТУ 4223-001-05798310-99».

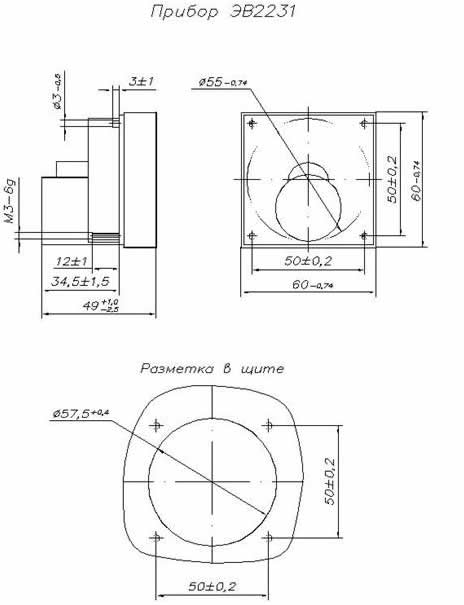

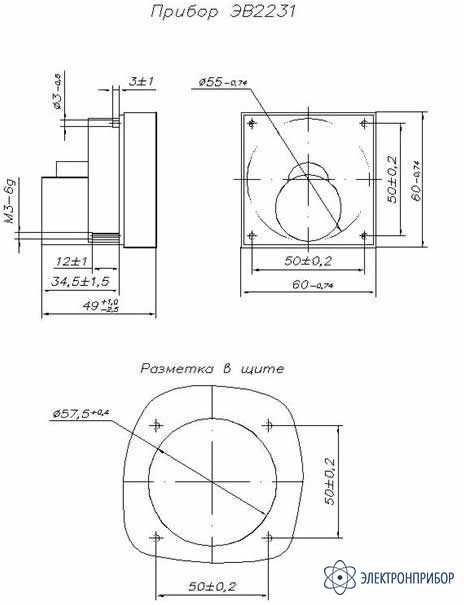

Габаритный чертеж вольтметра ЭВ2231:
Технические характеристики вольтметра ЭВ2231:
Диапазоны измерения
Класс точности
Ток полного отклонения
0-75 мВ
2,5
10 мА
75-0-75 мВ
1,5
0-150 мВ
2,5
150-0-150 мВ
1,5
0-1 В
2,5
1,0 мА
1-0-1 В
1,5
0-1,5 В
2,5
1,5-0-1,5 В
1,5
0-3 В
2,5
3-0-3 В
1,5
0-7,5 В
2,5
7,5-0-7,5 В
1,5
0-15
2,5
15-0-15 В
1,5
0-30 В
2,5
30-0-30 В
1,5
0-50 В
2,5
50-0-50 В
1,5
0-75 В
2,5
75-0-75 В
1,5
0-150 В
2,5
150-0-150 В
1,5
0-250 В
2,5
250-0-250 В
1,5
0-300 В
2,5
300-0-300 В
1,5
0-500 В
2,5
500-0-500 В
1,5
0-3 В, 0-30 В
2,5
0-7,5 В; 0-300 В
2,5
0-15 В; 0-300 В
2,5
0-30 В; 0-300 В
2,5
Характеристики вольтметров и киловольтметров ЭВ2231 с отдельными вспомогательными частями
Диапазоны измерения
Класс точности
Способ включения
Ток полного отклонения
0-600 В
2,5
С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА (типа Р102)
1,0 мА
600-0-600 В
1,5
0-1 кВ
2,5
С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА (типа Р102)
1-0-1 кВ
1,5
0-1,5 кВ
2,5
С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА (типа Р102)
1,5-0-1,5 кВ
1,5
0-3 кВ
2,5
С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА (типа Р102)
3-0-3 кВ
1,5
Характеристики ерметров ЭВ2231 с отдельными вспомогательнымивольтмиллиамперметров и вольтамп частями
Диапазон измерений по напряжению
Диапазон измерений по току
Ток полного откло-нения
Падение напряжения
Класс точности
Способ включения
0-15 В
0-500 мА
5,0 мА
75 мВ
2,5
С индивидуальным шунтом Р105 и индивидуальным добавочным сопротивлением Р105
0-20 В
0-10 А
2,5
С измерительным шунтом 75ШСМ М3 на 10 А и проводами КП1-4
0-30 В
0-50 А
2,5
С измерительным шунтом 75ШСМ М3 на 50 А и проводами КП1-4, с индивидуальным добавочным сопротивлением Р105
0-50 В
0-50 А
2,5
Рабочие условия применения
Параметр
Значение
Температура окружающего воздуха
от минус 50 до +60°С
Относительная влажность воздуха
95 % при температуре 35 °C
Масса
0,15 кг
Габаритные размеры
60х60х50 мм
Комплект поставки ЭВ2231
№
Наименование
Количество
1.
Вольтметр щитовой аналоговый постоянного тока ЭВ2231
