ЭВ 2233, ЭВ-2233

Вольтметры щитовые

ЭВ2233 — вольтметр щитовой аналоговый постояннного тока

Код товара: 41123
  • 48447-11

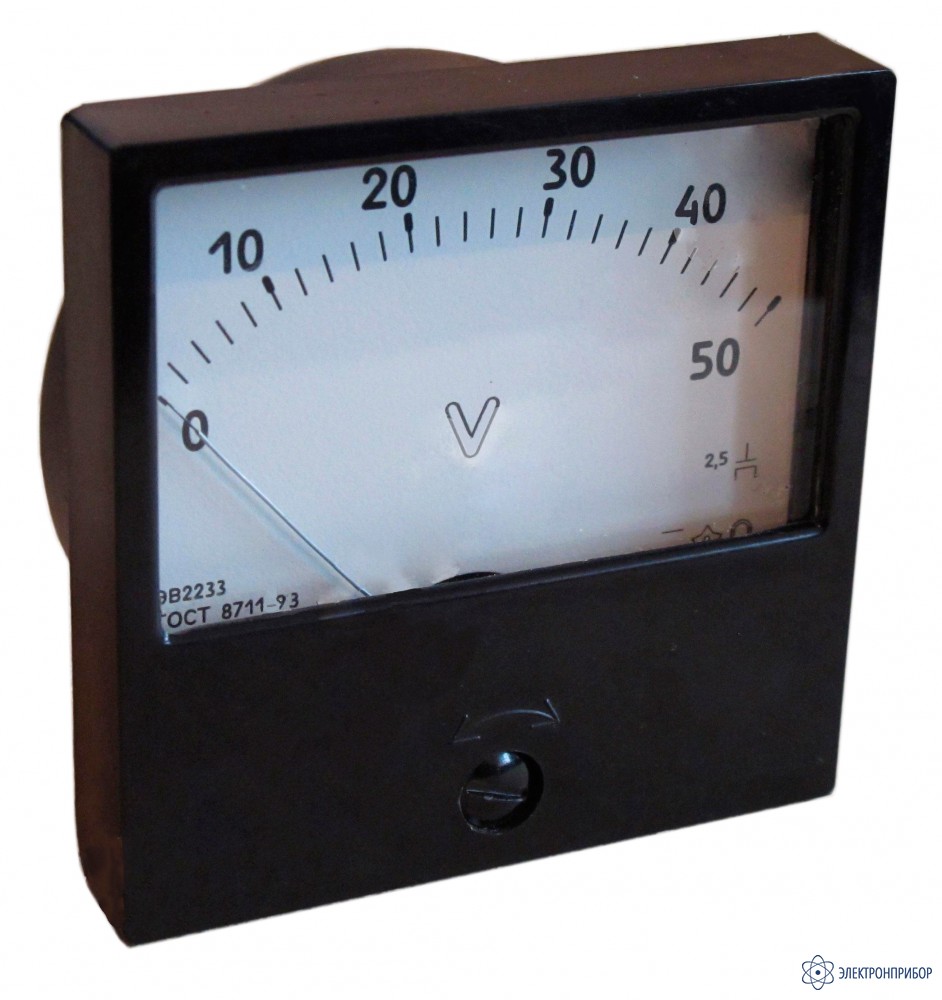

    Вольтметр щитовой аналоговый постояннного тока ЭВ2233 Вольтметр щитовой аналоговый постояннного тока ЭВ2233
    2 варианта исполнения

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      48447-11 до 27.10.2026

    Сертификаты

    Назначение вольтметра ЭВ2233:

    Вольтметры, милливольтметры, киловольтметры ЭВ2233 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения напряжения постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

    Описание вольтметра ЭВ2233:

    Милли-, кило-, вольтметры ЭВ2233 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

    Пример заказа вольтметра ЭВ2233:

    По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

    Пример записи при заказе и в технической документации другой продукции: «Милливольтметр ЭВ2233, 0-150 мВ, ТУ 4223-001-05798310-99»;
    Без заливки герметиком: «Вольтметр ЭВ2233А, 100-0-100 В, ТУ 4223-001-05798310-99»;
    Cо специальной шкалой: «Вольтметр ЭВ2233.Х, ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации;
    Без поставки вспомогательных частей: «Киловольтметр ЭВ2233 0-1,5 кВ без Р102 ТУ 4223-001-05798310-99».

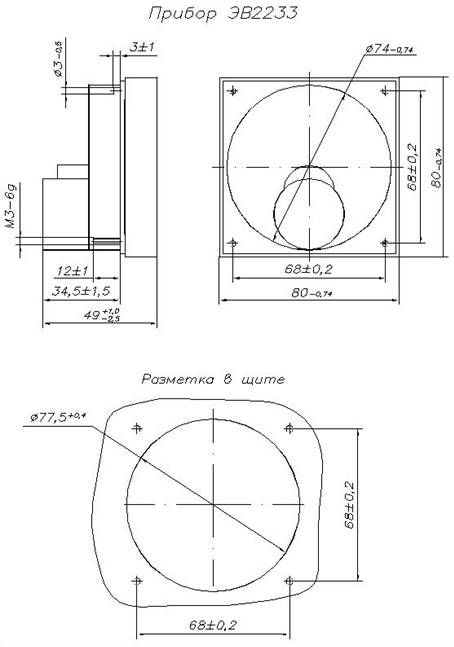

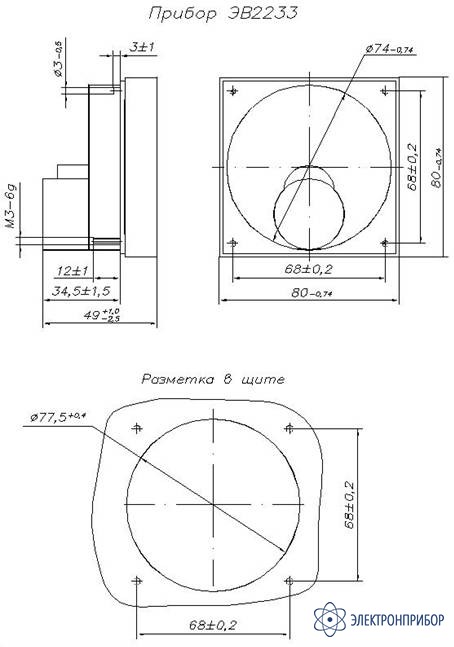

    Габаритный чертеж вольтметра ЭВ2233:

  • Технические характеристики вольтметра ЭВ2233:

    Диапазоны измерения Класс точности Ток полного отклонения
    0-75 мВ 2,5 10 мА
    75-0-75 мВ 1,5
    0-150 мВ 2,5
    150-0-150 мВ 1,5
    0-1 В 2,5 1,0 мА
    1-0-1 В 1,5
    0-1,5 В 2,5
    1,5-0-1,5 В 1,5
    0-3 В 2,5
    3-0-3 В 1,5
    0-7,5 В 2,5
    7,5-0-7,5 В 1,5
    0-15 2,5
    15-0-15 В 1,5
    0-30 В 2,5
    30-0-30 В 1,5
    0-50 В 2,5
    50-0-50 В 1,5
    0-75 В 2,5
    75-0-75 В 1,5
    0-150 В 2,5
    150-0-150 В 1,5
    0-250 В 2,5
    250-0-250 В 1,5
    0-300 В 2,5
    300-0-300 В 1,5
    0-500 В 2,5
    500-0-500 В 1,5
    Характеристики вольтметров и киловольтметров ЭВ2233 с отдельными вспомогательными частями
    Диапазоны измерения Класс точности Способ включения Ток полного отклонения
    0-600 В 2,5 С добавочным сопротивлением ДС 0,6 МОм; 1,0 мА  (типа Р102) 1,0 мА
    600-0-600 В 1,5
    0-1 кВ 2,5 С добавочным сопротивлением ДС 1,0 МОм; 1,0 мА  (типа Р102)
    1-0-1 кВ 1,5
    0-1,5 кВ 2,5 С добавочным сопротивлением ДС 1,5 МОм; 1,0 мА  (типа Р102)
    1,5-0-1,5 кВ 1,5
    0-3 кВ 2,5 С добавочным сопротивлением ДС 3,0 МОм; 1,0 мА  (типа Р102)
    3-0-3 кВ 1,5
    Рабочие условия применения
    Температура окружающего воздуха от минус 50 до +60°С
    Относительная влажность воздуха 95 %   при температуре 35 °C
    Масса 0,2 кг
    Габаритные размеры 80х80х50 мм

  • Комплект поставки ЭВ2233

    № Наименование Количество
    1. Вольтметр щитовой аналоговый постоянного тока ЭВ2233 1
    2. Гайка М3 1
    3. Шайба 3 1
    4. Добавочные сопротивления Р102, Р103, Р105* 1
    5. Шунт Р105* 1
    6. Паспорт 1
    7. Руководство по эксплуатации* 1

    * - по дополнительной заявке потребителя.
