Е311, Е 311, Е-311, E311, E-311, E 311

Вольтметры щитовые

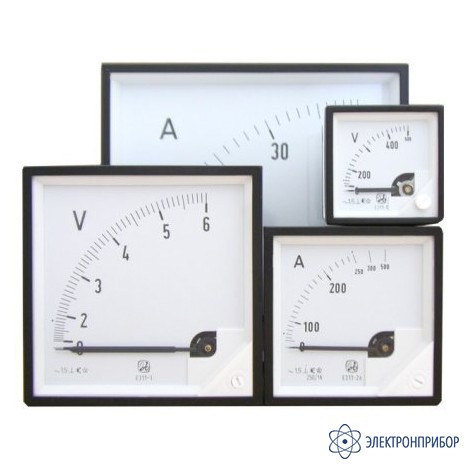

Е311 — вольтметр щитовой

Код товара: 40482
  • 25628-03

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      25628-03 до 20.02.2024

    Сертификаты

    Описание вольтметра щитового Е311:

    Вольтметр Е311 щитовой показывающий электромагнитной системы с подвижной частью на кернах и подпятниках предназначен для измерения напряжения в сетях переменного тока.

    Вольтметр Е311, в зависимости от габаритных размеров, имеют исполнения: Е311-1; Е311-2, Е311-3; Е311-4. Приборы монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.

    По степени защиты, обеспечиваемой корпусом, вольтметр Е311 относятсятся к группе IP-50 (пылезащищенность). По защите зажимов-к группе IP-20. Прибор можно монтировать как на ферромагнитных, так и на неферромагнитных щитах толщиной от 1 до 15 мм. Рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона 15, 30, 45, 60, 75° (угол меньше 90°) или с углом наклона 105, 120° (угол больше 90°). Полный средний срок службы прибора не менее 12 лет.

    Приборы Е311-1а; Е311-2а, Е311-3а; Е311-4а предназначены для использования вне сфер распространения государственного метрологического контроля и надзора и не подлежат обязательной поверке.

    Информация для заказа:

    • Для приборов с рабочим положением, отличающимся от вертикального, указать угол наклона в соответствии с технической документацией;
    • Для приборов со специальным исполнением шкалы указать вид шкалы;
    • По согласованию могут изготавливаться шкалы:
      • черного цвета;
      • без символа единиц измеряемой величины и делений (чистая шкала);
      •  без символа единиц измеряемой величины со шкалой;
      •  без цифр, но с символом единиц измеряемой величины;
      • без шкалы, символ единиц измеряемой величины, %;
      •  шкала 0-100%;
      •  шкала 0-125%.

    Габаритные размеры щитового аналогового вольтметра Е311-1.

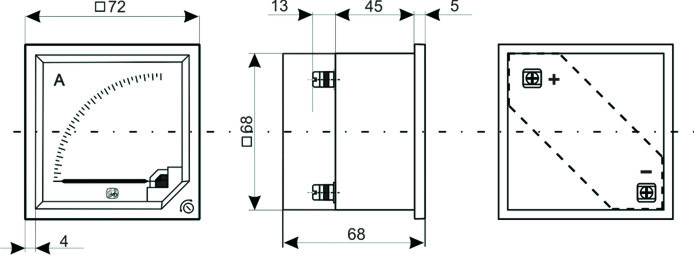

    Габаритные размеры щитового аналогового вольтметра Е311-2.

    1

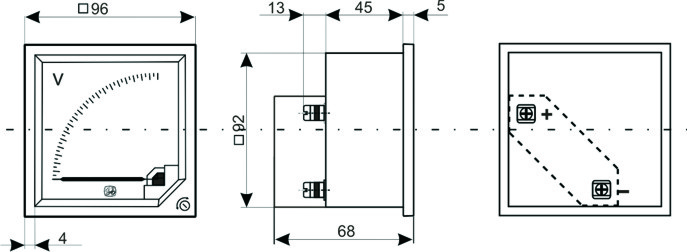

    Габаритные размеры щитового аналогового вольтметра Е311-3.

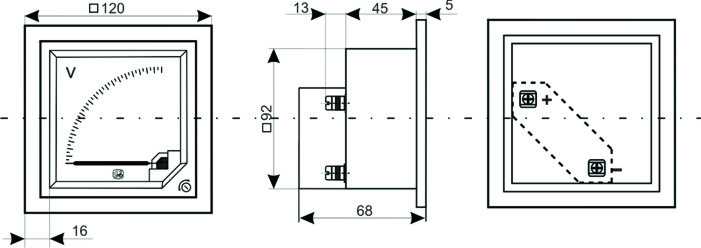

    Габаритные размеры щитового аналогового вольтметра Е311-3 (120х120).

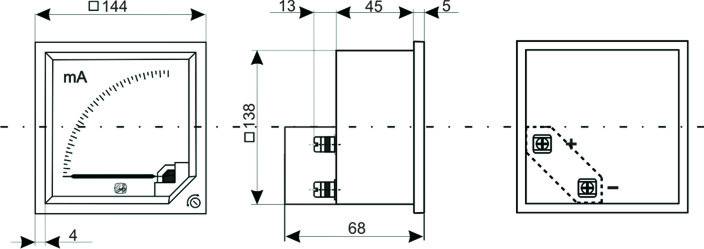

    Габаритные размеры щитового аналогового вольтметра Е311-4.

    Пределы допускаемой дополнительной погрешности вольтметра щитового Е311, вызванной:

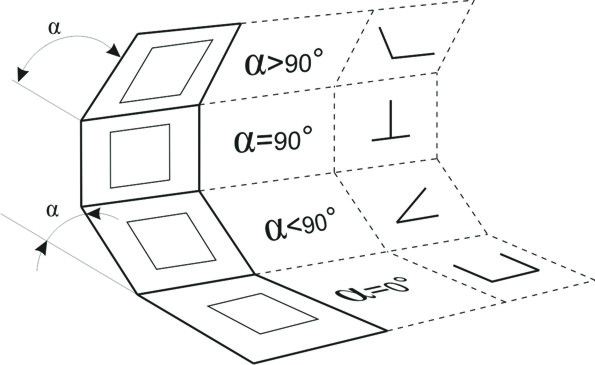

    • изменением положения приборов от рабочего в любом направлении на ± 5о, равны 0,5 предела допускаемой основной погрешности, при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15о, 30о, 45о, 60о, 75о (угол меньше 90о) или с углом наклона α = 105о, 120о (угол больше 90о)
    • изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, равны 0,8 предела допускаемой основной погрешности;
    • изменением относительной влажности окружающего воздуха от нормальной до 90%, равны пределу допускаемой основной погрешности;
    • влиянием внешнего постоянного магнитного поля с индукцией 0,5 мТл, равны ± 3%.

    Варианты исполнения вольтметра Е311 представлены ниже. При заказе нужно указать требуемые параметры в виде кода:

    1. Тип прибора Вольтметр
    Код для заказа Вольтметр
    2. Габаритный размер лицевой панели 48х48 72х72 96х96 120х120 144х144
    Код для заказа 1 2 3 3(120x120) 4
    3. Вид приемки приемка ОТК поверка ЦСМ
    Код для заказа а -
    4. Диапазон измерения1 -
    Код для заказа Цифровое значение
    5. Способ включения2 -
    Код для заказа Цифровое значение

    1 Ввести конечное значение диапозона измерений

    2 При подключении через измерительные трансформаторы тока или напряжения вводится коэффициент трансформации через "/". Например, 6000/100В или 3000/5А. При непосредственном подключении, не заполняется.

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример заказа "Вольтметр E311-3а 1000В 6000/100В":

    Тип прибора Вольтметр Вольтметр
    Габаритный размер лицевой панели 96х96 5
    Вид приемки приемка ОТК а
    Диапазон измерения 1000 В 1000 В
    Способ включения 6000/100В 6000/100В

    Пример записи обозначения вольтметра Е311 с габаритными размерами 96х96 мм, конечным значением диапазона измерения 100 В, предназначенного для подключения через трансформатор тока 100/5, для использования вне сфер распространения государственного метрологического контроля при его заказе и в документации другой продукции, в которой он может быть применен для районов с умеренным климатом "Вольтметр Е311-3а 100 В, 100/5, ТУ4223-005034988566-2002".

  • Технические характеристики вольтметра щитового Е311:

    Наименование прибора Конечные значения диапазонов измерений Способ включения
    Вольтметр 6; 10; 15; 25; 40; 60; 100; 150; 250; 400; 500; 600; 800*; 1000* непосредственно
    Киловольтметр 1; 4; 6; 7,5; 8; 10; 12,5; 15; 20; 40; 60; 150; 250; 500 через трансформатор напряжения со вторичным напряжением 100 В
    Киловольтметр 1; 4; 6; 8; 10; 15; 20; 40; 60; 150; 160; 250; 400 через трансформатор напряжения со вторичным напряжением 110 В
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Габаритные размеры прибора, мм 48х48 72х72 96х96 120х120 144х144
    Размеры окна в щите (квадрат), мм 45+0.6 68+0.7 92+0.8 112+0.9 138+1
    Условия эксплуатации температура окружающего воздуха от -40 до +50 °C;
    относительная влажность воздуха 90% при температуре +30 °C
    Класс точности 1,5
    Пределы допускаемой основной погрешности в диапазоне измерений ±1,5% от конечного значения диапазона измерений

    * - за исключением приборов Е311-1

  • Комплект поставки Е311

    № Наименование Количество
    1 Вольтметр щитовой Е311 1
    2 Приспособление для крепления прибора к щиту 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
