Вольтметры щитовые

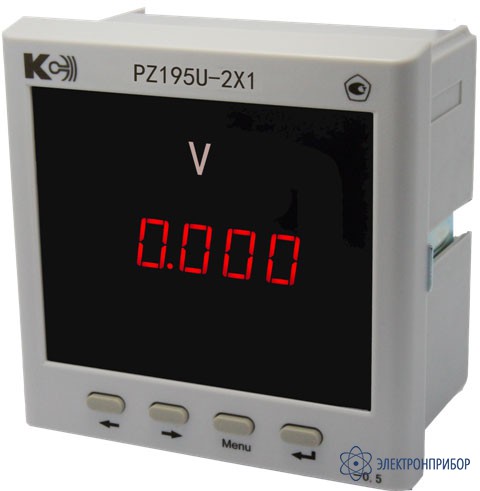

PZ195U-2X1 — вольтметр

Код товара: 35369
  • 61535-15

    • Гарантия

      5 лет

    • Межповерочный интервал

      10 лет

    • Госреестр СИ РФ

      61535-15 до 09.09.2025

    • Производитель

      КС, Россия

    Сертификаты

    Назначение вольтметра PZ195U-2X1:

    Вольтметры PZ195U-2X1 предназначены для измерения напряжения постоянного тока в электрических цепях.

    Приборы PZ195U-2X1 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

    Особенности вольтметра PZ195U-2X1:

    • Однострочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
    • Четыре кнопки на лицевой панели позволяют настраивать прибор;
    • Вход в меню настройки защищен паролем;
    • Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В);
    • Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора);
    • Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

  • Технические характеристики вольтметра PZ195U-2X1:

    Параметр Значение
    Основные погрешности
    Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
    - для модификаций класса точности 0,2 ± 0,2
    - для модификаций класса точности 0,5 ± 0,5
    Номинальные значения входного сигнала
    Номинальное значение напряжения постоянного тока (PZ195U), Uн: (1) (2)
    - мА 100; 200; 500; 1000; 2000
    - А 1; 2; 5; 10; 20; 50; 100; 200; 300; 500
    Номинальный входной ток модификации вольтметра PZ195U,  предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА 5
    Диапазоны измеряемых сигналов
    Диапазон измеряемого входного сигнала
    - тока для PZ195U прямого включения (3) ± (0,005…1,2)·Iн  или (0,005…1,2)·Iн
    - напряжения для PZ195U, работающего с  внешним шунтом (2) (3) ± (0,005…1,2)·Uн  или (0,005…1,2)·Uн
    Питание
    Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В от 80 до 270
    Мощность, потребляемая от источника питания, ВА, не более 5
    Время установления рабочего режима после включения питания, мин, не более 5
    Индикация
    Тип индикатора 1-строчный светодиодный
    Количество строк индикатора 1
    Диапазон отображаемых значений (4) -9999…0…9999  или 0…9999
    Период обновления результатов измерения, с, не более 1,1
    Изоляция
    Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее 100
    Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
    - питание – входы 3
    - питание – выходы 3
    - входы – выходы 2
    Климатические условия
    Эксплуатация / транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,55

    (1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

    (2) Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.

    (3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

    (4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.

  • Комплект поставки PZ195U-2X1

    № Наименование Количество
    1. Вольтметр PZ195U-2X1 1
