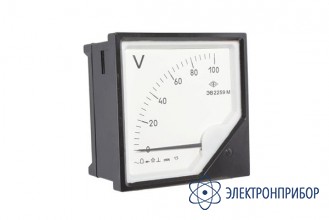

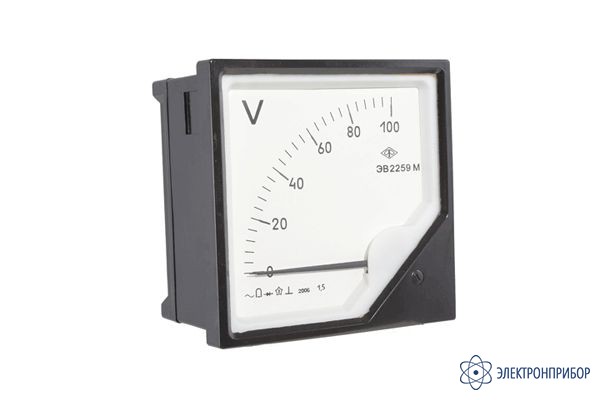

ЭВ2259М — вольтметр щитовой аналоговый переменного тока

Сохранить в PDF Распечатать
    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      40375-09

    • Производитель

      Прочие

    Назначение вольтметра ЭВ2259М:

    Вольтметры ЭВ2259М, предназначены для измерения напряжения в цепях переменного тока. Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).

    Описание вольтметра ЭВ2259М:

    Приборы ЭВ2259М по габаритным размерам, пределам измерения и другим параметрам могут быть использованы взамен вольтметров, киловольтметров Э365, ЭВ0702, Э377, Ц33, Ц330 (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).
    Линейная шкала позволяет производить точные измерения во всем диапазоне показаний прибора, в том числе и при малых значениях измеряемого сигнала. Применение успокоителя магнитоэлектрического типа обеспечивает сохранение характеристик приборов в течение всего срока службы, в то время как у аналогов успокоитель жидкостного типа теряет свои свойства через 5-6 лет эксплуатации.

    Пример заказа вольтметра ЭВ2259М:

    • для прибора с верхним пределом измерений 600 В при непосредственном способе включения, класса точности 1,5:
      «Вольтметр ЭВ2259М, 600 В, кл. 1,5 ТУ 4223-038-71064713-2007»;
    • для прибора со шкалой 12,5 кВ для работы с трансформатором напряжения с номинальным первичным напряжением 10000 В и номинальным вторичным напряжением 100 В, класса точности 1,5:
      «Вольтметр ЭВ2259М, 12,5 кВ, 10000/100, кл. 1,5, ТУ 4223-038-71064713-2007»;

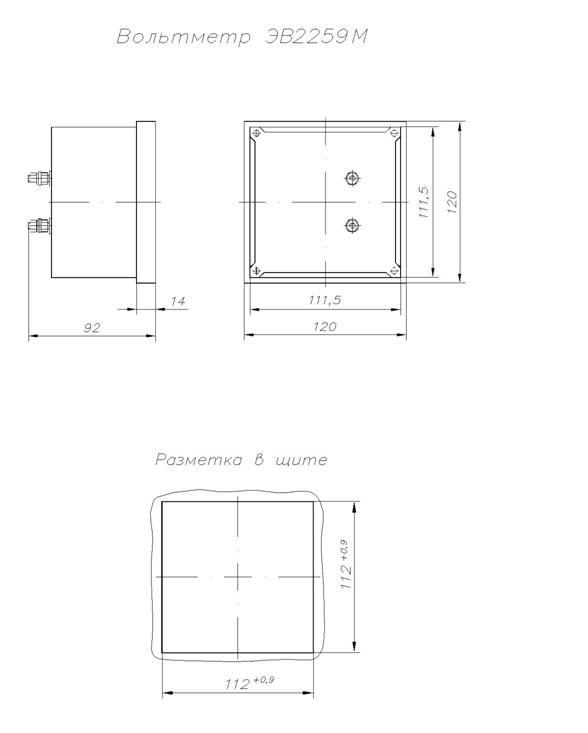

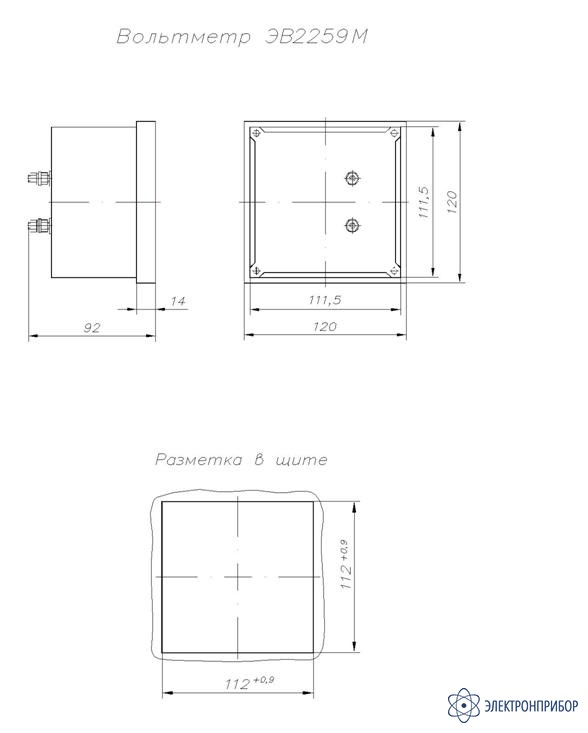

    Габаритный чертеж вольтметра ЭВ2259М:

  • Технические характеристики вольтметра ЭВ2259М:

    Параметр Значение
    Пределы измерения для вольтметров 100 В, 150 В,250 В, 500 В,600 В – прямого включения;
    450 В (380/100)В,750 В (500/100) – через наружный трансформатор напряжения с вторичным напряжением 100 В
    Пределы измерения для киловольтметров 3.5 кВ (3000/100); 7.5кВ (6000/100);
    7.5 кВ (6300/100); 12.5 кВ (10000/100);
    17.5кВ(15000/100);40 кВ (35000/100);
    125 кВ (110000/100); 250 кВ (220000/100);
    450 кВ (380000/100); 600 кВ (500000/100);
    1000 кВ (750 000/100) – через наружный трансформатор напряжения с вторичным напряжением 100 В
    Класс точности 1,5
    Частотный диапазон измеряемых сигналов 45 – 400 Гц
    Рабочие условия применения
    температура окружающего воздуха от минус 30 до +50°С
    Относительная влажность воздуха 90 % при температуре 30 °C
    Масса 0,5 кг
    Габаритные размеры 120х120х100 мм
  • Комплект поставки ЭВ2259М

    Наименование Количество
    1. Вольтметр щитовой аналоговый переменного тока ЭВ2259М 1
    2. Комплект крепежный 1
    3. Паспорт 1
