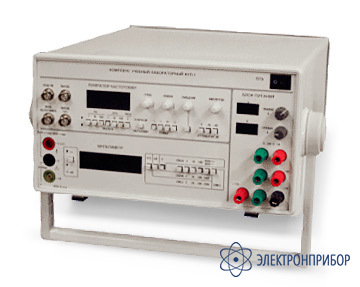

КУЛ-1 — комплекс учебный лабораторный

Сохранить в PDF Распечатать
  • Назначение комплекса учебного лабораторного КУЛ-1

    Комплекс учебный лабораторный КУЛ-1 предназначен для использования в высших и средних учебных заведениях при проведении лабораторных практикумов по подготовке специалистов по инженерно-техническим специальностям и естественно-научным дисциплинам.

    Комплекс КУЛ-1 обеспечивает проведение электро- и радиоизмерений с помощью функциональных модулей: мультиметрического, генераторного, частотометрического, электропитания.

    Особенности комплекса учебного лабораторного КУЛ-1

    • Измерение U: =0,1 мВ - 500 В / ~1,0 мВ - 300В
    • Измерение I: =1,0 мкА – 2 А / ~1,0 мА – 2 А
    • Измерение R: 0,1 Ом – 2МОм
    • Индикатор 4½ - разрядный СИД
    • Генератор 0,1 Гц - 1,0 МГц
    • Частотомер 0,1 Гц – 1,0 МГц
    • Источник питания 0 - 30 В, 0 - 1 А
    • Питание 230 В, 50 Гц
    • Потребляемая мощность 200 ВА
    • Габариты 170х340х380 мм
    • Масса 8 кг
  • Технические характеристики комплекса учебного лабораторного КУЛ-1

    Параметр Значение
    Модуль мультиметрический
    Измерение напряжения постоянного тока в диапазоне 0,1 мВ - 500 В
    Измерение напряжения переменного тока в диапазоне 1,0 мВ - 300 В в диапазоне частот 40 Гц- 20 кГц
    Измерение постоянного тока в диапазоне 1,0 мкА – 2 А
    Измерение переменного тока в диапазоне 1,0 мА – 2 А в диапазоне частот 40 Гц- 1 кГц
    Измерение электрического сопротивления постоянному току в диапазоне 0,1 Ом – 2МОм
    Индикатор 4? - разрядный СИД
    Модуль генераторный
    Генерация треугольного, пилообразного, прямоугольного, синусоидального сигналов
    Диапазон частот 0,1 Гц – 1,0 МГц
    Амплитуда входного сигнала на согласованную нагрузку (600 Ом) 5 В
    Амплитуда входного сигнала при работе без нагрузки 10 В
    Модуль частотометрический
    Частотный диапазон 0,1 Гц – 1,0 МГц
    Уровень входных сигналов 20 мВ – 2,0 В
    Форма измеряемых сигналов Синусоидальная, импульсная
    Модуль электропитания
    Регулируемое постоянное напряжение 0 - 30 В
    Регулируемый постоянный ток 0 - 1,0 А
    Фиксированное постоянное напряжение +5 В при токе до 1,0 А;
    ±12 В при токе до 0,5 А
    Общие характеристики
    Интерфейс RS-232C
    Питание 230 В, 50 Гц
    Потребляемая мощность 200 ВА
    Габариты (HxWxD) 170х340х380 мм
    Масса 8 кг
  • Комплект поставки КУЛ-1

    Наименование Количество
    Комплекс учебный лабораторный КУЛ-1 1
