ДКИ-3К — дефектоскоп искровой

Сохранить в PDF Распечатать
  • Назначение дефектоскопа искрового ДКИ-3К

    Дефектоскоп искровой ДКИ-3К предназначен для качественной оценки изоляционного покрытия различных трубопроводов (кабелей) при строительстве или в эксплуатации.

    Индикатором наличия воздушных промежутков в изоляции или недостатка толщины изоляции является электрический пробой между электродом высоковольтного пробника и трубой. При этом труба (кабель) предварительно соединяются с клеммой заземления прибора или непосредственно, или через грунт.

    Испытательное напряжение для оценки качества изоляции имеет вид коротких одно полярных импульсов. Их амплитуда выбирается оператором в блоке контроля и стабилизируется автоматически.

    Дефектоскоп ДКИ-3К состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду).

  • Технические характеристики дефектоскопа искрового ДКИ-3К

    Параметр Значение
    Диапазон толщины контролируемых покрытий, мм до 9
    Расстояние между двумя дефектами, фиксируемыми как раздельные, мм ≥25
    Диаметры труб, мм от 89 до 235
    Амплитуда импульсов напряжения на электроде высоковольтного пробника прибора задается и автоматически стабилизируется в диапазоне, кВ от 1 до 36
    Частота повторения высоко-вольных импульсов, Гц 45÷55
    Скорость перемещения электрода высоковольтного пробника по проверяемой поверхности, не более, м/с 0,3
    Потребляемая мощность (при максимальном выходном напряжении), не более, Вт 2
    Время непрерывной работы прибора с полностью зараженными аккумуляторами, не менее, ч 8
    Напряжение питания, В 9,6-11,5
    Габаритные размеры блока контроля, мм 200х140х80
    Габаритные размеры высоковольтного пробника 350х63х63
    Масса блока контроля, кг: 1
    Масса высоковольтного пробника 0,5
    Температура, °С от -20 до +40
    Относительная влажность воздуха, не более, % 90

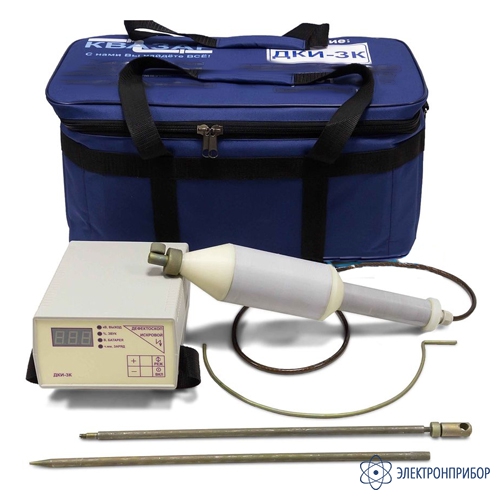

  • Комплект поставки ДКИ-3К

    Наименование Количество
    1. Блок контроля 1
    2. Пробник высоковольтный 1
    3. Провод заземления (10 м) с крючками 1
    4. Штырь заземления 1
    5. Клипса магнитная 1
    6. Клипса с проводом (5 м) и крючком 1
    7. Электрод (щуп) дугообразный (Ø244 мм) 1
    8. Выпрямитель сетевой 12В, 1А (штекер DC 5.5/2.1mm) для зарядки 1
    9. Шнур зарядки от гнезда прикуривателя 1.5 м (штекер прикуривателя — штекер DC 5.5/2.1мм) 1
    10. Паспорт, техническое описание и руководство по эксплуатации 1
    11. Футляр 1
