АНПИ — искатель повреждения изоляции трубопроводов

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    Назначение искателя повреждения изоляции трубопроводов АНПИ:

    Аппаратура АНПИ предназначена для нахождения контактным и бесконтактным способом мест повреждения в изоляционном покрытии металлических трубопроводов и коммуникаций без вскрытия грунта. Позволяет бесконтактно определять местоположение и глубину залегания скрытых и подземных коммуникаций, выполненных из электропроводящих материалов.

    Аппаратура может использоваться для определения месторасположения силовых электрических кабелей под нагрузкой.

    Поиск расположения трассы и обследование изоляции возможны как по сигналу генератора аппаратуры, так и с использованием тока станций катодной защиты.

    АНПИ может использоваться для поиска мест несанкционированных подключений к трубопроводу, если они сопровождаются повреждением изоляции и контактом трубы с грунтом в месте подключения.

    Высокая чувствительность приемника и высокая выходная мощность генератора позволяют проводить обследования на глубине до 5 м и удалении до 5 км от места подключения генератора.

    Наличие двух входов в приемнике с независимой регулировкой позволяет одновременно осуществлять поиск трассы и обследовать состояние изоляционного покрытия. Дает возможность обнаружения оси трубопроводов без использования генератора (при наличии катодной защиты). Наличие двух активных рабочих частот и регулируемая выходная мощность позволяют наиболее эффективно выбрать режим работы аппаратуры, отстроится от помех и найти расположение коммуникации и места возмож-ного повреждения изоляции.

    Аппаратура сохраняет работоспособность при воздействии рабочих темпе-ратур от минус 20 до плюс 40°C и относительной влажности 98% при 20оС.

  • Технические характеристики искателя повреждения изоляции трубопроводов АНПИ:

    Параметр Значение
    Генератор
    Частота сигнала на выходе генератора, Гц 975±1;
    5025±5
    Генератор обеспечивает модуляцию выходного напряжения сигнальной частоты импульсами с регулируемым периодом повторения, сек. от 0,5 до 2
    Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке генератора при напряжении питания 12 В, Вт, не менее 75
    Выходное напряжение генератора регулируется от 5В (±20%) до 150В (±20%) ступенями с дискретностью не более 6дБ при напряжении источника питания, В 12
    Длительная работа на омическую нагрузку сопротивление от нуля (короткое замыкание) до бесконечности (холостой ход)
    Напряжение питания генератора, В 10-16
    Габаритные размеры генератора, мм, не более 140х80х200
    Масса генератора, кг, не более 2
    Приемник
    Центральные частоты полосы пропускания приемника, Гц 100±1;
    975±10;
    5025±50
    Добротность селективного усилителя приемника на всех  рабочих частотах, единиц, не менее 45
    Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 975 Гц  (для обоих входов), не менее, мкВ 50
    Диапазон изменения усиления приемника, не менее, дБ 78
    Напряжение батареи питания приемника (три элемента типа 316/АА/LR6), В от 3,3 до 5
    Средний ток потребления приемника (при выключенной  подсветке индикации и напряжении питания 4.5В) составляет, мА, не более 40
    Габаритные размеры приемника, мм, не более 200х140х60
    Масса приемника, кг, не более 0,8

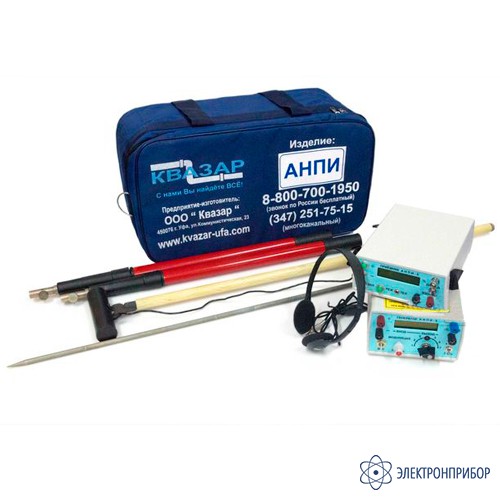

  • Комплект поставки АНПИ

    Наименование Количество
    1. Генератор сигнальный АНПИ 1
    2. Приемник селективный АНПИ 1
    3. Антенна электромагнитная 1
    4. Телефоны головные 1
    5. Клипса контактная магнитная 1
    6. Штырь с гальванической связью 1
    7. Штырь заземления 2
    8. Провод (двойной) подключения генератору к источнику питания (2 м) 1
    9. Провод подключения генератора к нагрузке (7 м) 2
    10. Провод для подключения штыря заземляющего к приемнику (4 м) 1
    11. Провод для подключения штыря заземляющего к приемнику (1,5 м) 1
    12. Аккумулятор 12 В 1
    13. Зарядное устройство 1
    14. Элемент питания тип 316/АА/LR6 3
    15. Паспорт, инструкция по эксплуатации и техническое описание 1
    16. Сумка-кейс 1

    Дополнительная комплектация искателя повреждения изоляции трубопроводов АНПИ:

    (поставляется за отдельную плату)

    Наименование Количество
    1 Рамка излучающая электромагнитная 1
    2 Провод с вилкой подключения рамки излучающей к генератору (двойной, 1 м) 1
    3 Радиостанция стандарт LPD 1
