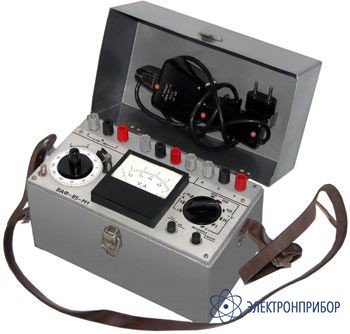

ВАФ-4303 — вольтамперфазометр

Сохранить в PDF Распечатать
  • Назначение:

    Вольтамперфазометр ВАФ-4303 предназначен для измерений в промышленной сети:

    • среднеквадратического значения напряжения и силы переменного тока синусоидальной формы без разрыва цепи с помощью индивидуальной вспомагательной части (трансформатор с размыкающимся магнитопроводом);
    • угла сдвига фаз между током и напряжением или двумя напряжениями;
    • коэффициента мощности в однофазных или трехфазных цепях напряжения.

    Кроме того, прибор предназначен для определения порядка чередования фаз в трехфазной системе напряжений.

    Отличительные особенности:

    • область применения - эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
    • измерение силы тока производится без разрыва цепи с помощью клещевой приставки;
    • прибор по сравнению с аналогом ВАФ-85-М1 имеет полностью электронную схему, что дает возможность производить более точные измерения;
    • главным достоинством является наличие предела измерения тока 50 мА без разрыва цепи.
  • Технические характеристики вольтамперфазометра ВАФ-4303:

    Параметр Значение
    Диапазон измерения величин:
    • Сила переменного тока, А (класс точности 10)
    0 ... 0,05
    • Сила переменного тока, А (класс точности 2,5)
    0 ... 0,5
    0 ... 1
    0 ... 5
    0 ... 10
    • Коэффициент мощности (класс точности 4,0)
    1 ... 0 ... 1
    • Коэффициент мощности (класс точности 4,0)
    1 ... 0 ... 1
    • Напряжение переменного тока, В (класс точности 10)
    0 ... 0,5
    • Напряжение переменного тока, В (класс точности 2,5)
    1 ... 0 ... 1
    • Коэффициент мощности (класс точности 4,0)
    0 ... 1
    0 ... 5
    0 ... 25
    0 ... 150
    0 ... 250
    0 ... 500
    • Угол сдвига фаз между напряжениями, град (класс точности 1,5)
    180 ... 0 ... 180
    • Угол сдвига фаз между напряжением и током, град (класс точности 1,5)
    180 ... 0 ... 180
    Параметры:
    Коэффициент трансформации трансформатора с размыкающимся магнитопроводом 1:5000
    Питание Автономное (4х 316)
    или от источника опорного напряжения
    57; 110; 220; 380 В
    Габаритные размеры, мм 240х134х105
    Масса прибора, кг 1,5
    (2,7 - комплекта поставки)
