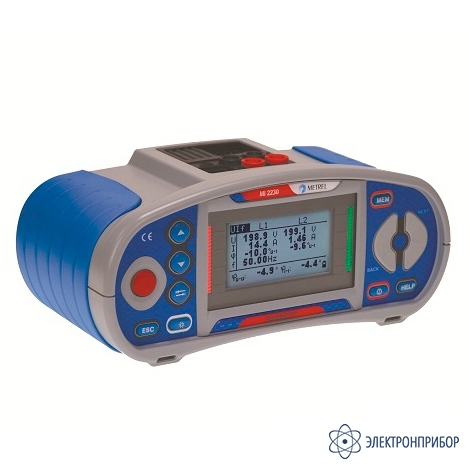

MI 2230 — вольтамперфазометр

Код товара: 27207
  • 68260-17

    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      68260-17 до 07.08.2022

    • Производитель

      Metrel, Словения

    Назначение вольтамперфазометра MI 2230:

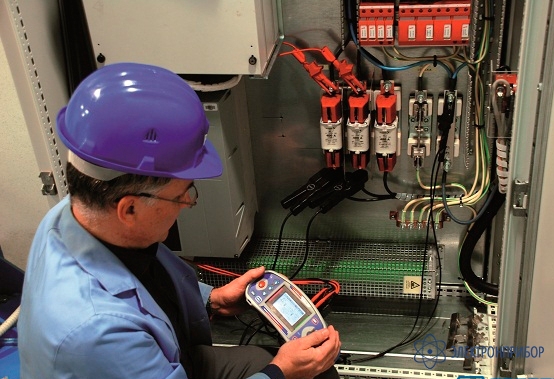

    Вольтамперфазометр MI 2230 – портативный многофункциональный прибор, являющийся незаменимым инструментом для служб главного энергетика, РЗА, а также для специалистов энергосбытовых компаний. Прибор имеет высокоинформативный экран, на котором измерительная информация отображается в числовом и графическом виде (векторные диаграммы токов и напряжений).

    Функции вольтамперфазометра MI 2230:

    • измерение напряжения на 2 каналах (TRMS);
    • измерение силы тока на 2 каналах (TRMS);
    • измерение углов между напряжениями и токами (φU-I), между токами (φI-I), между напряжениями (φU-U);
    • измерение активной, реактивной и полной мощности, коэффициента мощности, cos φ;
    • измерение коэффициента искажения синусоидальности кривых тока и напряжения;
    • измерение сопротивления проводников с помощью токов 200 мА и 7 мА;
    • «прозвонка» электрической цепи (звуковой сигнал срабатывает, если сопротивление цепи менее 2 Ом).

    Отличительные особенности вольтамперфазометра MI 2230:

    • одновременное отображение на экране прибора до 10 параметров;
    • отображение на экране прибора векторной диаграммы токов и напряжений;
    • возможность измерения мощностей в трехфазной системе по методу 2 ваттметров (метод Аарона);
    • встроенная память для сохранения 1500 результатов измерения;
    • передача данных на ПК посредством USB и RS 232 интерфейсов (кабели и ПО в базовом комплекте поставки);
    • питание от алкалиновых или аккумуляторных батарей, время работы на одном заряде батарей 20 часов.

  • Технические характеристики вольтамперфазометра MI 2230:

    Функция Диапазон измерений Разрешение Погрешность измерений
    Напряжение 10,0…600,0 В 0,1В ±(0,5% от измер.+3 ед. мл. р.)

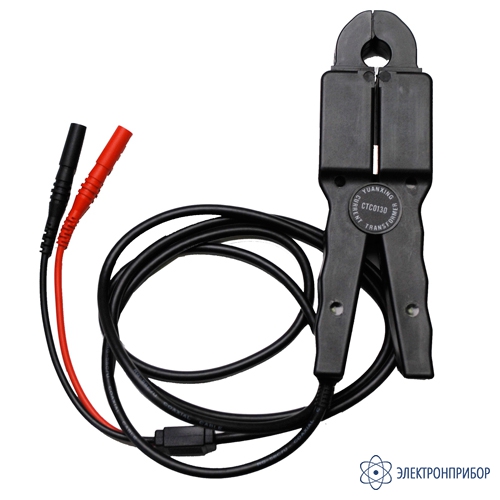

    Сила тока с клещами А1398 50,0…99,9 мА 0,1 мА ±(5% от измер.+2 ед. мл. р.)
    100,0…999,9 мА 0,1 мА ±(1,5% от измер.+2 ед. мл. р.)
    1,00…9,99 А 0,01 А ±(1,5% от измер.+2 ед. мл. р.)
    10,00…19,99 А 0,1А ±(1,5% от измер.+2 ед. мл. р.)
    Сила тока с клещами А 1395 3,0…29,9 А 0,1А ±(3% от измер.+2 ед. мл. р.)
    30,0…299,9 А 0,1А ±(3% от измер.+2 ед. мл. р.)
    300,0…999,9 А 0,1А ±(3% от измер.+2 ед. мл. р.)
    1000…6000 А 1А ±(3% от измер.+2 ед. мл. р.)
    Угол сдвига фаз -180,0°…180,0° 0,1° ±0,5°
    Полная/ активная/ реактивная мощность с клещами А 1398 0…9999 кВА/кВт/кВар 4 ВА/Вт/Вар ±(2% от измер.+ 4 ед. мл. р.)
    Полная/ активная/ реактивная мощность с клещами А 1398 0…9999 кВА/кВт/кВар 4 ВА/Вт/Вар ±(3,5% от измер.+ 4 ед. мл .р.)
    Коэффициент мощности -1,00…1,00 0,01 ±0,04
    Cos φ 0,00-1,00 0,01 ±0,04
    Коэффициент искажения синусоидальности напряжения 0…20% 0,10% ±0,5%
    Коэффициент искажения синусоидальности силы тока 0…100% 0,10% ±0,6%
    Сопротивление проводникам (испытательный ток 200 мА) 0,00…19,99 0,01 ±(3% от измер.+ 3 ед. мл. р.)
    20,0…199,9 0,1 ±(5% от измер.)
    200…1999 1 ±(5% от измер.)
    Параметр Значение
    Общие характеристики
    Подключение к ПК USB, RS232
    Дисплей ЖК дисплей 128х64 с подсветкой
    Память 1500 ячеек
    Питание 9 В DC (алкалиновые или аккумуляторные батареи)
    Категория перенапряжения 600 В, САТ II
    Класс защиты Двойная изоляция
    Габаритные размеры (ШхВхГ) 14х8х2,3 см
    Вес 1 кг

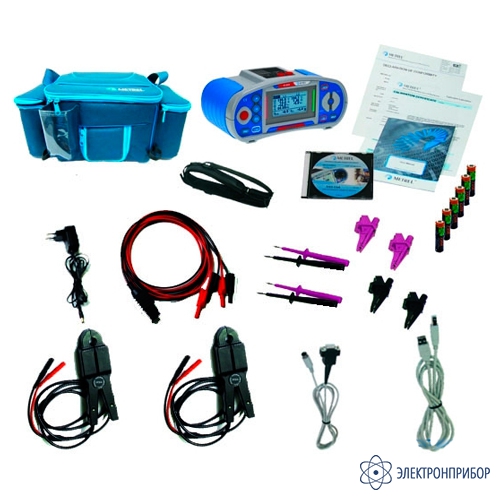

  • Комплект поставки MI 2230

    № Наименование Количество
    1 Вольтамперфазометр MI 2230 1
    2 Тестовый кабель, длина 1,5 м 4
    3 Тестовый наконечник 4
    4 Токоизмерительные клещи А 1398 2
    5 Зажим типа «крокодил» 4
    6 Аккумуляторные батареи 6
    7 Адаптер питания 1
    8 СD-диск с ПО EuroLink 1
    9 Сумка для переноски 1
