РЕТОМЕТР-М3, РЕТОМЕТР М3, РЕТОМЕТРМ3

РЕТОМЕТР-М3 — высокоточный вольтамперфазометр

Код товара: 52259
    • Гарантия

      60 месяцев

    • Межповерочный интервал

      24 месяца

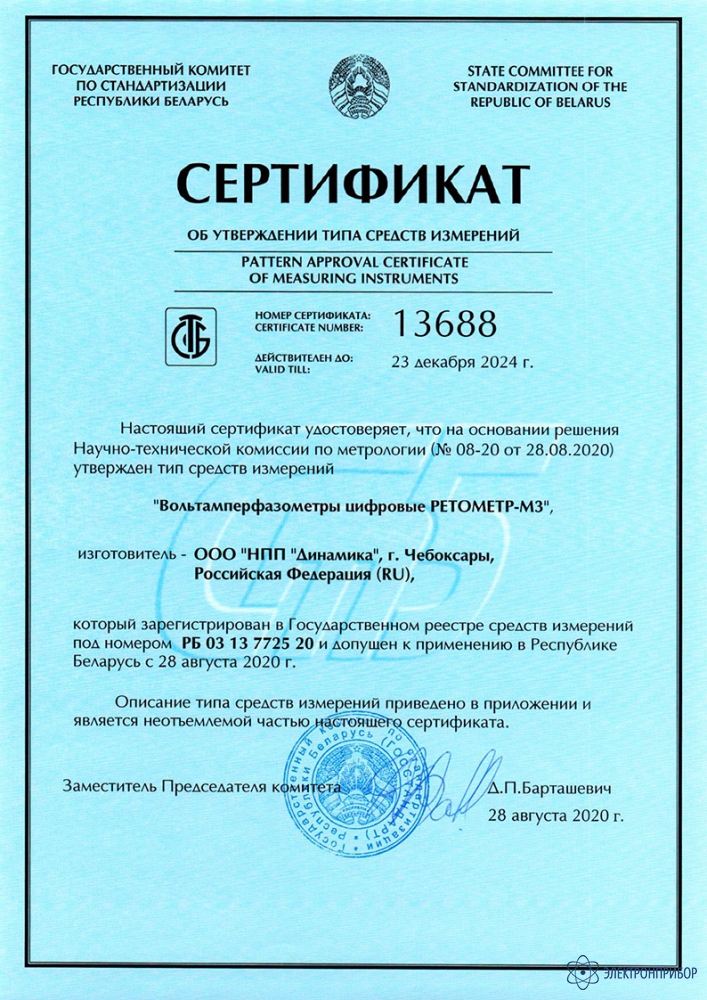

    • Госреестр СИ РФ

      76981-19 до 23.12.2024

    • Единый реестр РРП

      3206\1\2023

    • Реестр промышленной продукции РФ

      3206\1\2023

    • Производитель

      Динамика, Россия

    Описание высокоточного вольтамперфазометра РЕТОМЕТР-М3:

    РЕТОМЕТР-М3 – новый уникальный по набору функций вольтамперфазометр, который наряду с возможностью измерения параметров трехфазной и однофазной цепей, позволяет измерять также параметры цепи постоянного тока, определять показатели качества электроэнергии, а также осуществлять  экспресс-проверку высоковольтных выключателей (ВВ).

    Прибор предназначен для персонала служб релейной защиты и автоматики, служб главного энергетика промышленных предприятий, а также широкого круга специалистов, занятых наладкой и эксплуатацией электроустановок.

    Новый вольтамперфазометр отличается высокой точностью измерений, а также удобством управления благодаря большому сенсорному дисплею и интуитивно понятному меню.

    Область применения высокоточного вольтамперфазометра РЕТОМЕТР-М3:

    • Измерение тока и напряжения однофазной системы, с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;

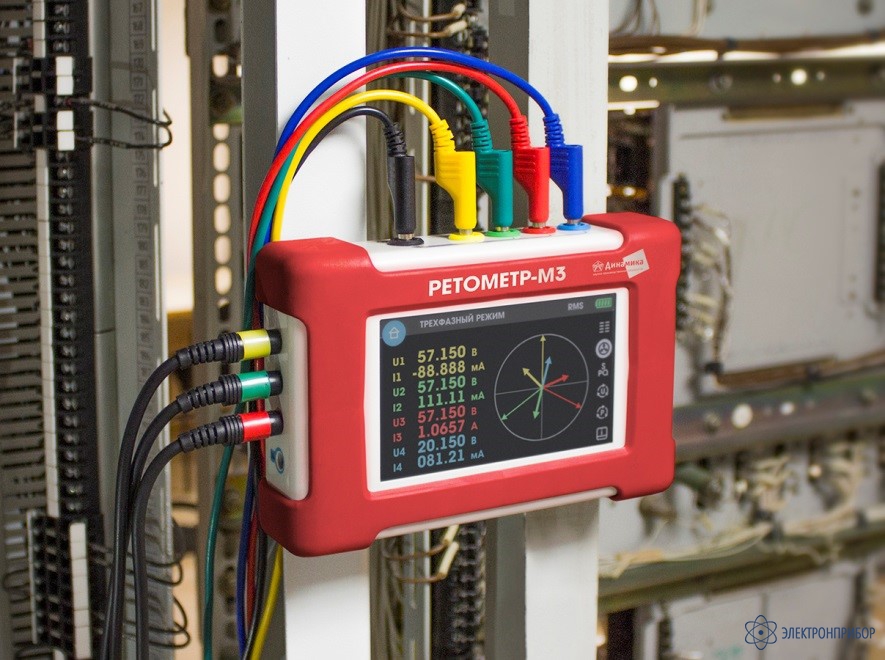

    • Измерение тока и напряжения трехфазной системы, построение трехфазной векторной диаграммы, измерение полной, активной и реактивной мощности, cosφ, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности;
    • Измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
    • Сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
    • Контроль чередования фаз;
    • Расчет коэффициента трансформации ТТ и ТН (с использованием внешнего источника);
    • Одновременное измерение в двух гальванически развязанных цепях напряжения;
    • Измерение показателей качества электроэнергии по классу А ГОСТ 30804.4.30-2013;
    • Осциллографирование сигналов тока и напряжения;
    • Оценка гармонического состава измеряемого сигнала;
    • Экспресс-проверка высоковольтных выключателей с вычислением основных времен работы.

    Особенности высокоточного вольтамперфазометра РЕТОМЕТР-М3:

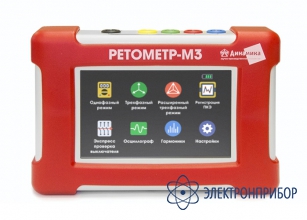

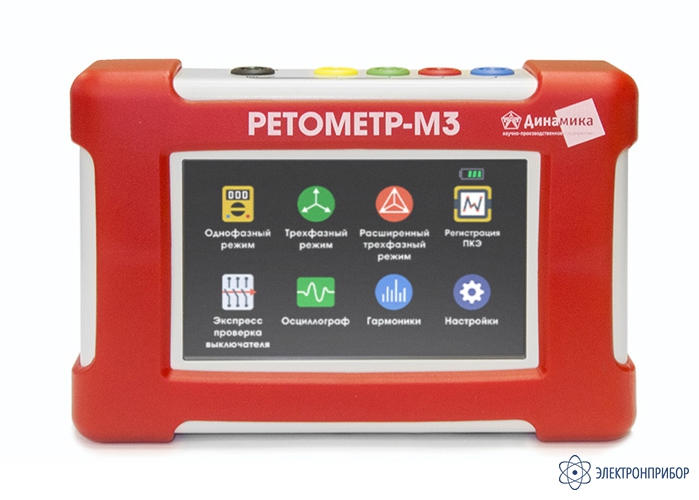

    • Большой 5-дюймовый цветной сенсорный дисплей обеспечивает удобное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде;
    • 4 канала тока позволяют проводить измерения переменного тока не только в 3-х фазах, но и в нулевом проводе;
    • Малогабаритные токовые клещи (тип 1), входящие в комплект поставки, дают возможность измерять ток до 40 А в самых труднодоступных местах, например, в современных панелях и ячейках;
    • Возможность измерения параметров цепей постоянного тока до 300 А с помощью специальных клещей (тип 2 – поставляются опционально) с большим диаметром охвата (до 22 мм);
    • 4 канала напряжения позволяют проводить измерения не только 3-х фаз и 3Uo, но и двух линейных напряжений;
    • Возможность объединения каналов напряжения позволяет увеличить предел измерения до 1200 В для работы в цепях 660 В и выше;
    • 8-ми канальный осциллограф позволяет оценить форму тока и напряжения;
    • Высокая точность и повышенная помехозащищенность обеспечивают максимально достоверные результаты измерения;
    • Высокая чувствительность прибора обеспечивает расчет всех параметров с момента реального измерения тока и напряжения (начиная от 1 мА и 1 мВ);
    • Ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки;
    • Встроенный аккумулятор (Li-ion-pol) обеспечивает быструю зарядку и длительную работу прибора.

    Экспресс-проверка выключателей:

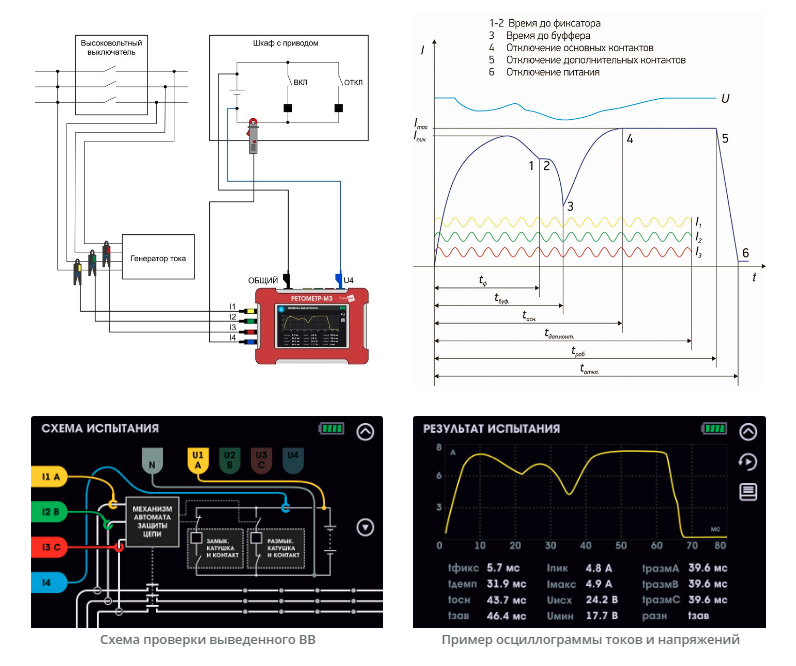

    Дополнительная функция прибора – экспресс-проверка высоковольтных выключателей позволяет за короткий промежуток времени оценить, насколько правильно работает привод выключателей, управляемых постоянным оперативным током, путем осциллографирования тока катушек включения и отключения выключателя. Подобная проверка особенно важна при тестировании ВВ с пружинным приводом.

    Функции экспресс-проверки:

    • Одновременное осциллографирование постоянного тока катушки отключения и измерение переменного тока во всех трех фазах вторичных цепей с помощью токовых клещей;
    • Измерение напряжения оперативного питания в режиме реального времени;
    • Отображение на дисплее прибора графиков тока и напряжения оперативного постоянного тока, а также токов во вторичных цепях;
    • Автоматический расчет параметров: пиковых значений тока, напряжения до коммутации и во время коммутации, времени замыкания/размыкания основных контактов (рассчитывается по пропаданию тока во вторичных цепях).

    По окончании проверок все результаты могут быть сохранены в память прибора, на карту памяти формата Micro SD или переданы на компьютер через Ethernet.

  • Технические характеристики высокоточного вольтамперфазометра РЕТОМЕТР-М3:

    Параметр Значение
    Измерение напряжения
    Количество измерительных каналов (Ua, Ub, Uc, Uo) 4
    Входное сопротивление каналов напряжения, не менее 2 МОм
    Диапазон измерений напряжения переменного тока основной частоты от 0 до 600 В
    Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока основной частоты ± 0,1 %
    Диапазон измерений напряжения постоянного тока от 0 до 600 В
    Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока ± 0,1 %
    Измерение силы тока
    Количество измерительных каналов тока (Ia, Ib, Ic, Io) 4
    Диапазоны измерений силы переменного тока основной частоты от 0 до 40 А
    Пределы допускаемой основной относительной погрешности измерений силы переменного тока основной частоты ± 0,5 %
    Диапазоны измерений силы постоянного тока от 1 до 300 А
    Измерение частоты
    Диапазон измерений частоты напряжения 48 ... 52 Гц
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами ± 0,002 Гц
    Измерение угла сдвига фаз
    Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током -180 ... 180 °
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжениями ± 0,1 °
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током ± 0,5 °
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами ± 1,0 °
    Общие технические данные
    Масса вольтамперфазометра, не более 0,7 кг
    Масса комплекта (с тремя клещами токовыми из комплекта поставки, сумкой, блоком питания, измерительными щупами и ЗИП), не более 3 кг
    Габаритные размеры, не более 125 × 185 × 50 мм
    Габаритные размеры (в сумке), не более 310 × 180 × 180 мм
    Диапазон рабочих температур -20 ... +40 ºС
    Степень защиты по ГОСТ 14254-2015 IP20
    Питание Встроенный Li-pol аккумулятор 3,7 В, 4500 мА*ч
    Время непрерывной работы от полностью заряженного аккумулятора (на уровне яркости 25 %, без подключенного Ethernet кабеля), не менее 6 часов

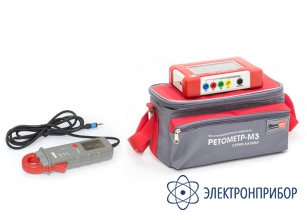

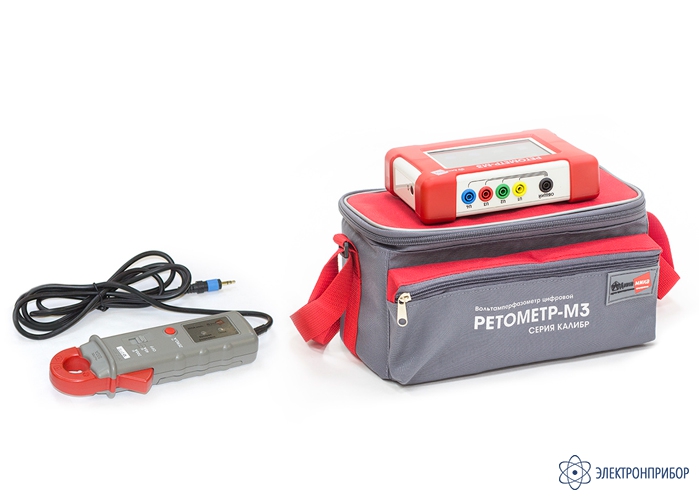

  • Комплект поставки РЕТОМЕТР-М3

    Наименование Количество
    1 Высокоточный вольтамперфазометр РЕТОМЕТР-М3 1
    2 Токовые клещи Тип 1 для переменного тока (0,04 – 40 А) 4
    3 Сетевой адаптер 1
    4 Щупы измерительные (5 проводов, 1 м) 1
    5 Зажимы типа "крокодил" 1
    6 Переходник «ласточкин хвост» 4 мм 1
    7 Игольчатые наконечники 1
    8 Карта MicroSD 1
    9 Сумка РЕТОМЕТР-М3 1
    10 Ведомость эксплуатационных документов 1
    11 Паспорт 1
    12 Руководство по эксплуатации 1
  • Дополнительная комплектация РЕТОМЕТР-М3
