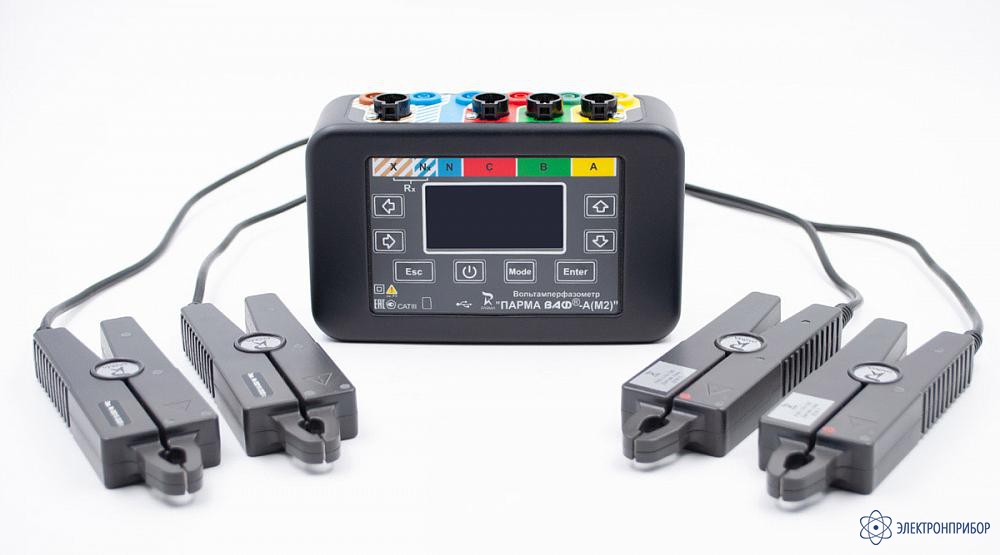

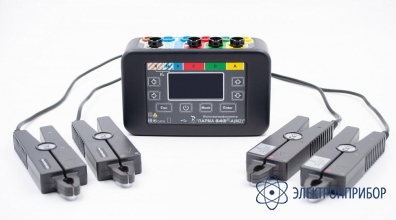

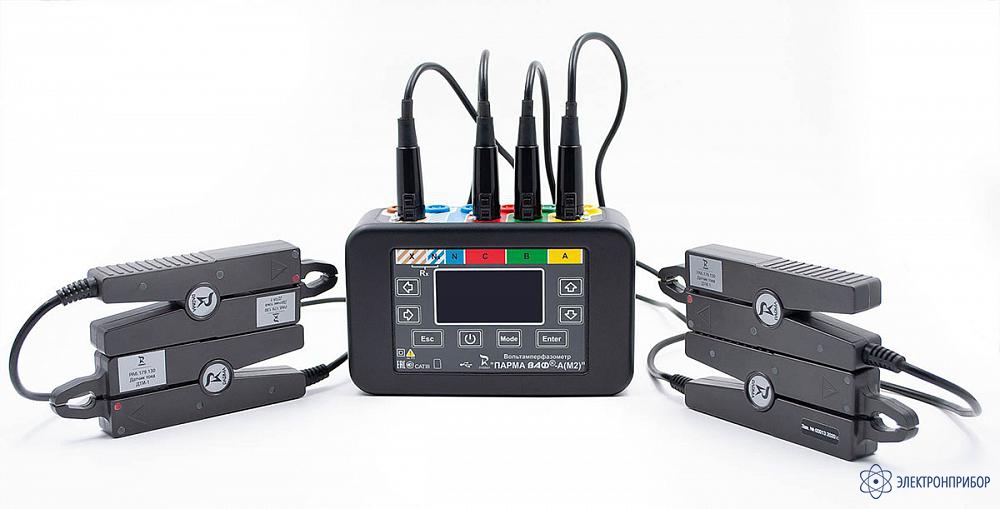

ПАРМА ВАФ-А(М2) — трехфазный вольтамперфазометр
Код товара: 71891-
-
Гарантия
18 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
86373-22 до 09.08.2027
-
Производитель

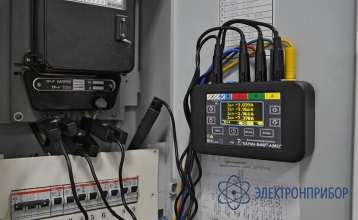

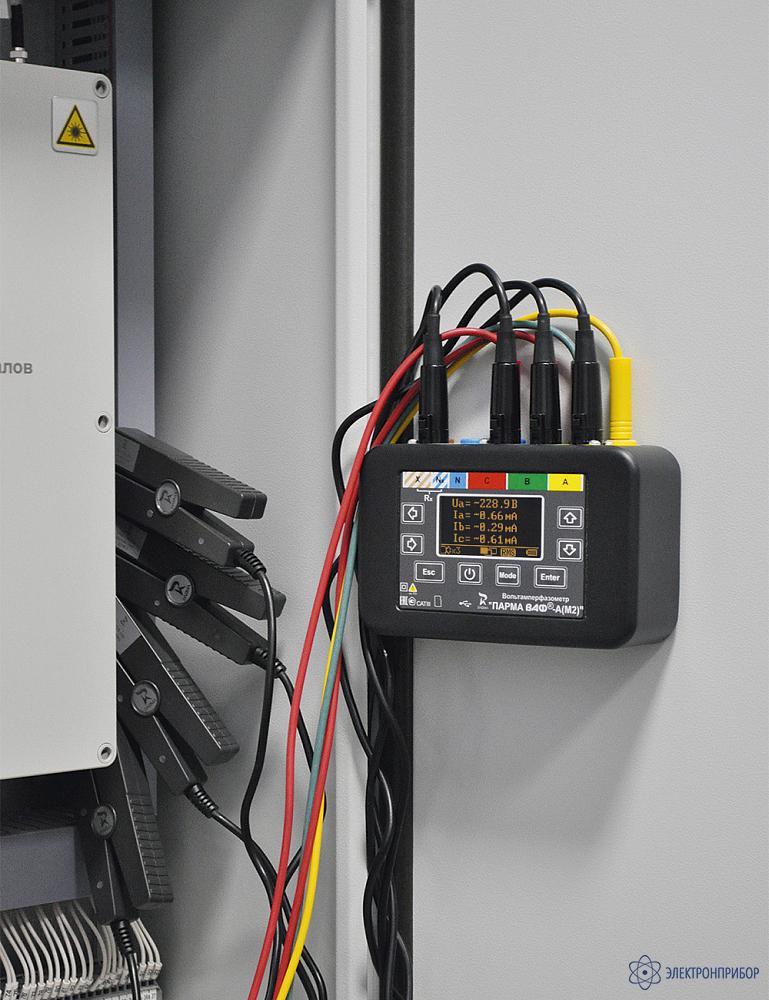

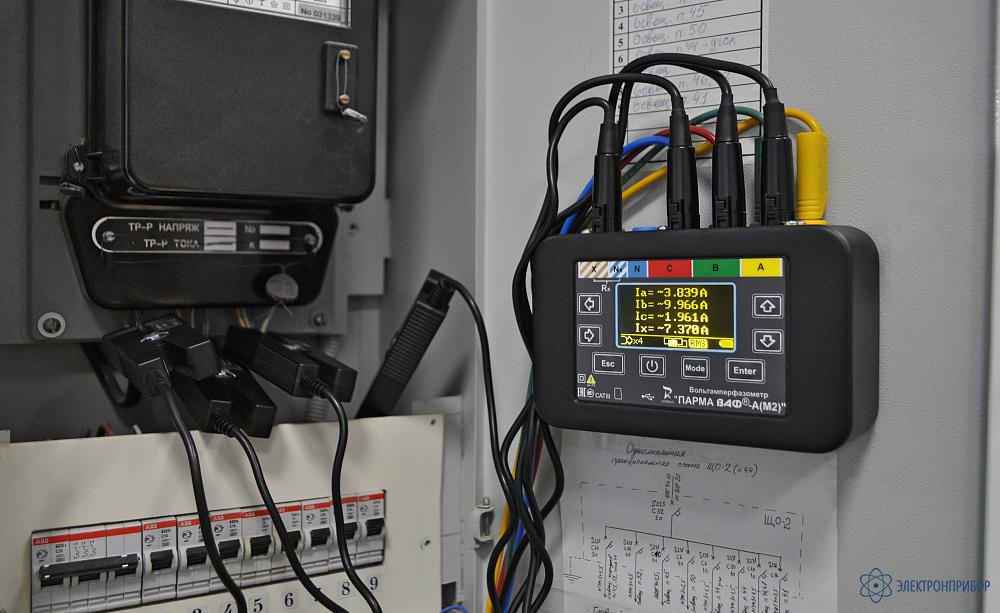

Область применения трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
Поможет службам релейной защиты и автоматики, главного энергетика промышленных предприятий и широкому кругу специалистов, занятых наладкой, контролем, диагностикой и эксплуатацией электроустановок, решать следующие задачи:
- Контролировать чередования фаз;
- Снимать вольтамперные характеристики;
- Измерять углы сдвига фаз и строить векторные диаграммы напряжения и тока;
- Контролировать цепи в ЩПТ;
- П целостность электрических проводников;
- Проводить эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок;
- Контролировать состояние и проводить диагностику цепей постоянного тока;
- Проводить фазировку при наладке дифференциальной защиты и подключении трансформаторов тока и напряжения, электродвигателей;
- Проверять правильность подключения счетчиков электроэнергии;
- Определять гармонический состав тока и напряжения (до 19-й гармоники включительно).
Отличительные особенности трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
- Две группы гальваноразвязанных каналов для измерения напряжения;
- 4 канала напряжения позволяют проводить измерения не только 3-х фаз, но и 3Uo;
- 4 канала тока дают возможность проводить измерения не только 3-х фаз, но и 3I0;
- Расширенный диапазон измерений переменного тока от 0,004 А до 3000 А с применением трех типов «клещей»;
- Расширенный диапазон измерений постоянного тока от ±0,007 А до ±1000 А с применением двух типов «клещей»;
- Высокая точность и достоверные результаты измерений обеспечиваются за счет повышенной помехозащищенности;
- Реализация возможности сохранения скриншотов экрана прибора с измерениями на съемный накопитель;

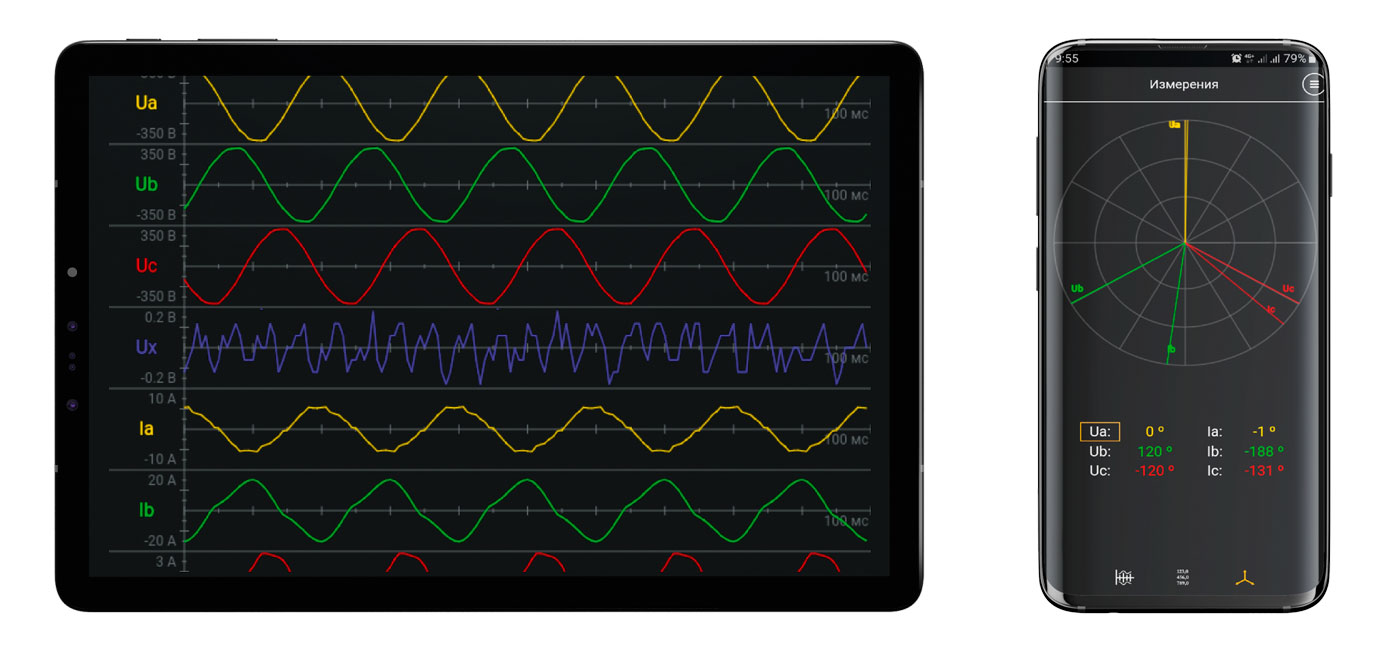

- Поддержка работы с ПО на ОС Android для лучшей визуализации и сохранения измерений;
- Поддержка объема до 64 Гбайт данных на съемном накопителе типа microSD;
- Контрастный дисплей позволяет считывать данные с прибора в сильный мороз и на солнце;
- Ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор, как на металлической поверхности, так и на клапане транспортной сумки;
- Стандартные аккумуляторы (NiMn) типоразмера АА обеспечивают большое количество циклов заряда/разряда и длительную автономную работу прибора;
- Тип разъема micro-USB, позволяющий использовать любой тип зарядного устройства;
- Возможность подключения Power Bank для проведения длительных автономных работ;
- Интуитивно понятное управление и наглядное представление измеряемых параметров, как в текстовом, так и в графическом виде;
- Регистрация аварийных событий (под заказ);
- Регистрация графиков нагрузки (под заказ).
Регистрируемые величины трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
- Действующее значение напряжения и силы переменного тока;
- Действующее значение напряжения и силы переменного тока первой гармоники;
- Частота переменного тока и напряжения;
- Углы сдвига фаз между входными сигналами (между напряжением и напряжением, током и током, напряжением и током);
- Активная, реактивная и полная мощность – фазная и трехфазная;
- Коэффициент мощности (cos φ);
- Коэффициент реактивной мощности (tg φ);
- Действующие значения симметричных составляющих трехфазного тока и напряжения (прямой, обратной и нулевой составляющих, коэффициентов несимметрии);
- Импеданс цепи;
- Активная составляющая сопротивления переменному току;
- Индуктивность/емкость цепи;
- Гармонический состав тока и напряжения (до 19-й гармоники включительно).

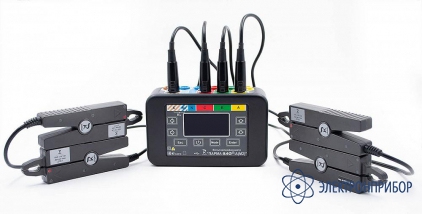

Варианты исполнения трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
Для заказа вольтамперфазометра ВАФ-А(М2) необходимо выбрать:
- Тип и количество токоизмерительных клещей;
- Наличие дополнительного комплекта измерительных щупов и аксессуаров;
- Наличие Power bank для автономной работы;
- Наличие и тип автоматизированного рабочего места с предустановленным ПО VAF Connect..jpg)
-
-
Метрологические характеристики трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
Наименование характеристики Диапазон измерений Пределы допускаемой абсолютной (Δ), относительной (δ), приведенной 1) (γ) погрешности измерений Примечание Измерение напряжения (силы) постоянного тока (U), режим ВАФ и режим РАС Напряжение постоянного тока от ±0,5 до ±650,0 В γ = ±0,05 % δ = ±0,5 % при Uи 2) ≤ 0,1·Uк 3) при Uи ≥ 0,1·Uк Сила постоянного тока (с комплектом датчиков тока ДТИ-5) от ±0,007 до ±10,000 А γ = ±0,1 % δ = ±0,5 % при Iи 4) ≤ 0,2·Iк 5) при Iи ≥ 0,2·Iк Сила постоянного тока (с комплектом датчиков тока ДТИ-4) от ±10 до ±1000 А γ = ±0,75 % δ = ±5,0 % при Iи ≤ 0,15·Iк при Iи ≥ 0,15·Iк Измерение мощности постоянного тока (P), режим ВАФ и режим РАС с функцией Самописец Мощность постоянного тока (с комплектом датчиков тока ДТИ-5) – режим ВАФ – режим РАС γ = ±0,03 % δ = ±2,0 % при Pи 6) ≤ 65 Вт при Pи ≥ 65 Вт от 0,035 до 6500,000 Вт Мощность постоянного тока (с комплектом датчиков тока ДТИ-4) – режим ВАФ – режим РАС от 0,05 до 30,00 кВт от 30,001 до 650,000 кВт γ = ±0,25 % δ = ±6,0 % - Измерение среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим ВАФ и режим РАС Среднеквадратическое значение напряжения переменного тока в диапазоне частот от 40 до 65 Гц от 0,5 до 650,0 В γ = ±0,05 % δ = ±0,5 % при Uи ≤ 0,1·Uк при Uи ≥ 0,1·Uк Измерение частоты напряжения переменного тока (fU), режим ВАФ и режим РАС Частота напряжения переменного тока – режим ВАФ – режим РАС от 40 до 65 Гц от 45 до 55 Гц Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц при Uи <5 В при Uи ≥ 5 В при Uи ≥ 10 В Измерение среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим ВАФ и режим РАС Среднеквадратическое значение силы переменного тока, в диапазоне частот от 40 до 65 Гц (с комплектом датчиков тока ДТИ-1) – режим ВАФ – режим РАС от 0,004 до 40,000 А от 0,004 до 40,000 А γ = ±0,01 % δ = ±1 % γ = ±1 % при Iи ≤ 0,01·Iк при Iи ≥ 0,01·Iк (с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС - - - от 0,5 до 200,0 А γ = ±1 % (с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС - - - от 200,001 до 500,000 А δ = ±2 % (с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим ВАФ – режим РАС - - - от 3,000 до 300,000 А δ = ±4 % (с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим ВАФ – режим РАС - - - от 40 до 1000 А δ = ±4 % Измерение частоты силы переменного тока (fI), режим ВАФ и режим РАС Частота силы переменного тока - - - (с комплектом датчиков тока ДТИ-1) – режим ВАФ – режим РАС от 40 до 65 Гц от 45 до 55 Гц Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц при Iи < 60 мА при Iи ≥ 60 мА при Iи ≥ 100 мА (с комплектом датчиков тока ДТИ-2) – режим ВАФ – режим РАС от 40 до 65 Гц от 45 до 55 Гц Δ = ±0,05 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц при Iи < 1,5 А при Iи ≥ 1,5 А при Iи ≥ 2 А (с комплектом датчиков тока ДТИ-3) для диапазона 0,3 кА – режим ВАФ – режим РАС от 40 до 65 Гц от 45 до 55 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц при Iи ≥ 3 А при Iи ≥ 5 А (с комплектом датчиков тока ДТИ-3) для диапазона 3,0 кА – режим ВАФ – режим РАС от 40 до 65 Гц от 45 до 55 Гц Δ = ±0,005 Гц Δ = ±0,05 Гц при Iи ≥ 40 А Измерение среднеквадратического значения напряжения переменного тока прямой (U1), обратной (U2) и нулевой (U0) последовательности, режим ВАФ и режим РАС Cреднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности – режим ВАФ – режим РАС от 0,5 до 650,0 В γ = ±1,5 % δ = ±2 % - Измерение коэффициента n-ой гармонической составляющей напряжения (КU(n)), режим ВАФ и режим РАС Коэффициент n-ой гармонической составляющей напряжения – для n от 2 до 19 включ. для режима ВАФ – для n от 2 до 14 включ. для режима РАС от 0 до 90 % Δ = ±0,25 % δ = ±5,0 % при КU(n) < 1 при КU(n) ≥ 1 Измерение коэффициента несимметрии по нулевой последовательности напряжения (К0U), режим ВАФ Коэффициент несимметрии по нулевой последовательности напряжения от 0 до 100 % Δ = ±1,5 % режим ВАФ Измерение коэффициента несимметрии по обратной последовательности напряжения (К2U), режим ВАФ Коэффициент несимметрии по обратной последовательности напряжения от 0 до 100 % Δ = ±1,5 % режим ВАФ Измерение коэффициента искажения синусоидальности кривой напряжения (KUИ), режим ВАФ Коэффициент искажения синусоидальности кривой напряжения от 0 до 100 % Δ = ±0,25 % δ = ±10,0 % при КU(n) < 1 при КU(n) ≥ 1 Измерение активной (P), реактивной (Q) и полной (S) однофазной и трехфазной электрической мощности и активной (P(1)), реактивной (Q(1)) и полной (S(1)) однофазной и трехфазной электрической мощности основной гармоники, режим ВАФ и режим РАС с функцией Самописец Активная, реактивная и полная мощности (с комплектом датчиков тока ДТИ-1) – по одной фазе – по трем фазам от 0,3 до 26000,0 Вт/вар/В·А от 0,9 до 78000,0 Вт/вар/В·А - P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) δ = ±1,5 % (с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам от 0,003 до 130,000 кВт/квар/кВ·А от 0,008 до 390,000 кВт/квар/кВ·А δ = ±2,5 % P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) (с комплектом датчиков тока ДТИ-2) – по одной фазе – по трем фазам от 1,5 до 325,000 кВт/квар/кВ·А от 4,5 до 975,000 кВт/квар/кВ·А δ = ±2,5 % P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) (с комплектом датчиков тока ДТИ-3) – по одной фазе - - P при (0,5 ≥ |cosφ| ≥ 1) Q при (0,5 ≥ |sinφ| ≥ 1) для диапазона 0,3 кА от 0,015 до 195,000 кВт/квар/кВ·А δ = ±5,0 % для диапазона 3,0 кА от 0,20 до 650,000 кВт/квар/кВ·А δ = ±5,0 % – по трем фазам для диапазона 0,3 кА от 0,045 до 585,000 кВт/квар/кВ·А δ = ±5,0 % для диапазона 3,0 кА от 0,60 до 1950,00 кВт/квар/кВ·А δ = ±5,0 % Измерение фазового угла сдвига напряжения (φU), фазового угла сдвига тока (φI), фазового угла сдвига между напряжением и током (φUI) и фазового угла сдвига напряжения (φU(1)), фазового угла сдвига тока (φI(1)), фазового угла сдвига между напряжением и током (φUI(1)) основной частоты, режим ВАФ Фазовый угол сдвига напряжения от 0 до 360° Δ = ±2° Δ = ±0,5° при Uи <3 В при Uи ≥ 3 В Фазовый угол сдвига тока от 0 до 360° - - с комплектом датчиков тока ДТИ-1 Δ = ±1,0° при IИ ≥ 60 мА с комплектом датчиков тока ДТИ-2 Δ = ±1,5° при IИ ≥ 5 А с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА Δ = ±2,0° при IИ ≥ 5 А с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА Δ = ±2,0° при IИ ≥ 40 А Фазовый угол сдвига между напряжением и током от 0 до 360° - - с комплектом датчиков тока ДТИ-1 Δ = ±1,0° при IИ ≥ 60 мА при UИ ≥ 3 В с комплектом датчиков тока ДТИ-2 Δ = ±2,0° при IИ ≥ 5 А при UИ ≥ 3 В с комплектом датчиков тока ДТИ-3 для диапазона 0,3 кА Δ = ±2,0° при IИ ≥ 5 А при UИ ≥ 3 В с комплектом датчиков тока ДТИ-3 для диапазона 3,0 кА Δ = ±2,0° при IИ ≥ 40 А при UИ ≥ 3 В Измерение сопротивления (R), режим ВАФ Сопротивление электрической цепи от 1 до 200 Ом Δ = ±(0,3 + 0,035·X) - Нормальные условия измерений Температура окружающего воздуха, °С от +15 до +25 - - Относительная влажность воздуха, % от 30 до 80 - - Атмосферное давление, кПа от 84 до 106 - - 1) За нормирующее значение принимают конечное значение диапазона измерений;
2) Uи – измеренное значение напряжения, В;
3) Uк – конечное значение диапазона измерений, В;
4) Iи – измеренное значение силы тока, А;
5) Iк – конечное значение диапазона измерений, А;
6) Pи – измеренное значение мощности постоянного тока, Вт.Технические характеристики трехфазного вольтамперфазометра ПАРМА ВАФ-А(М2):
Параметр Значение Показания напряжения (силы) постоянного тока (I), режим ВАФ и режим РАС Диапазон показаний напряжения постоянного тока, В от -1000 до 1000 Показания среднеквадратического значения напряжения переменного тока (U(RMS)) и среднеквадратического значения напряжения переменного тока основной гармоники (U(1)), режим ВАФ и режим РАС Диапазон показаний среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 65 Гц, В от 0,1 до 1000,0 Показания среднеквадратического значения силы переменного тока (I(RMS)) и среднеквадратического значения силы переменного тока основной гармоники (I(1)), режим ВАФ и режим РАС Диапазон показаний среднеквадратического значения силы переменного тока, в диапазоне частот от 40 до 65 Гц, А 1) от 0,004 до 3000,000 Показания среднеквадратического значения силы переменного тока прямой (I1), обратной (I2) и нулевой (I0) последовательности, режим ВАФ и режим РАС Диапазон показаний силы переменного тока прямой, обратной и нулевой последовательности, А - с комплектом датчиков тока ДТИ-1 от 0,004 до 40,000 с комплектом датчиков тока ДТИ-2 от 0,5 до 200,0 от 200,001 до 500,000 с комплектом датчиков тока ДТИ-3 от 3 до 300 от 40 до 1000 Показания коэффициента n-ой гармонической составляющей тока (КI(n)), режим ВАФ и режим РАС Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 19 в режиме ВАФ, % от 0 до 90 Диапазон показаний коэффициента n-ой гармонической составляющей тока для n от 2 до 14 в режиме РАС, % Показания коэффициента искажения синусоидальности кривой тока (KIИ), режим ВАФ Диапазон показаний коэффициента искажения синусоидальности кривой тока, % от 0 до 100 Показания коэффициента несимметрии по нулевой последовательности тока (К0I), режим ВАФ Диапазон показания несимметрии по нулевой последовательности тока, % от 0 до 100 Показания коэффициента несимметрии по обратной последовательности тока (К2I), режим ВАФ Диапазон показания несимметрии по обратной последовательности тока, % от 0 до 100 Показания коэффициента мощности (cosφ), режим ВАФ и режим РАС с функцией Самописец Диапазон показаний коэффициента мощности, отн. ед. от -1 до 1 Показания импеданса (полного (Z), Ом, активного (R), Ом, емкостного (С), пФ и индуктивного (L), мГн) Диапазон показаний с комплектом датчиков тока ДТИ-1 (при Iи ≥ 60 мА) от 0 до 500 Диапазон показаний с комплектом датчиков тока ДТИ-2 (при Iи ≥ 5 А) Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 5 А) для диапазона 0,3 кА Диапазон показаний с комплектом датчиков тока ДТИ-3 (при Iи ≥ 40,0 А) для диапазона 3,0 кА Частота дискретизации: режим “ВАФ” (с адаптивной подстройкой под период входного сигнала), Гц 6400 режим “РАС”, Гц 1600 Входное сопротивление каналов напряжения, МОм, не менее 1 Параметры электропитания Тип аккумуляторных элементов типоразмера АА NiMH Количество элементов, шт. 4 Напряжение постоянного тока элементов, В 4,8 Электрическая емкость аккумуляторных элементов, мА*ч 2450 Потребляемая мощность от установленных источников постоянного тока, В·А, не более 4,5 Рабочие условия измерений Температура окружающего воздуха, °С от -20 до +55 Относительная влажность воздуха (при 30 °С), %, не более 90 Атмосферное давление, кПа от 84 до 106 Габаритные размеры и масса Габаритные размеры измерительного блока (длина×ширина×высота), мм, не более 2) 153×104×50 Масса, кг, не более 3) 6,5 Наработка на отказ и срок службы Средняя наработка на отказ, ч, не менее 10000 Средний срок службы, лет, не менее 10 1) С комплектами датчиков тока ДТИ-1, ДТИ-2, ДТИ-3
2) Без учета габаритных размеров комплектов датчиков тока
3) Масса измерительного блока с учетом массы комплектов датчиков тока ДТИ-1, ДТИ-2, ДТИ-3, ДТИ-4, ДТИ-5 -
Комплект поставки ПАРМА ВАФ-А(М2)
№ Наименование Количество 1 Блок измерительный (с установленным встроенным ПО, обеспечивающим режимы работы ВАФ или ВАФ/РАС)*) 1 2 ДТИ-1 (Токовые клещи для переменного тока 0,004 - 40 А) до 4 *) 3 ДТИ-2 (Токовые клещи для переменного тока 0,5 - 500 А) до 4 *) 4 ДТИ-3 (Токовые клещи для переменного тока 3 - 3000 А) до 4 *) 5 ДТИ-4 (Токовые клещи для постоянного тока 10 - 1000 А) до 4 *) 6 ДТИ-5 (Токовые клещи для постоянного тока 0,007 - 10 А) до 4 *) 7 Карта памяти типа microSD 1 8 Руководство по эксплуатации Поставляется на карте памяти типа microSD 9 Методика поверки 10 Вольтамперфазометр «ПАРМА ВАФ®-А(М2)» Формуляр 1 11 Сетевой блок электропитания с кабелем microUSB 1 12 Аккумуляторные элементы АА 4 13 Комплект щупов измерительных 1 14 Внешний аккумулятор для автономной работы до двух суток 1*) 15 Автоматизированное рабочее место до 7" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect 1*) 16 Автоматизированное рабочее место до 11" для конфигурирования, чтения и скачивания данных с предустановленным ПО VAF Connect 1*) 17 Сумка 1 18 Сумка для ДТИ до 3*) 19 Дополнительный набор щупов и аксессуаров 1*) *) Наличие и количество определяется техническим заданием заказчика на поставку.
-

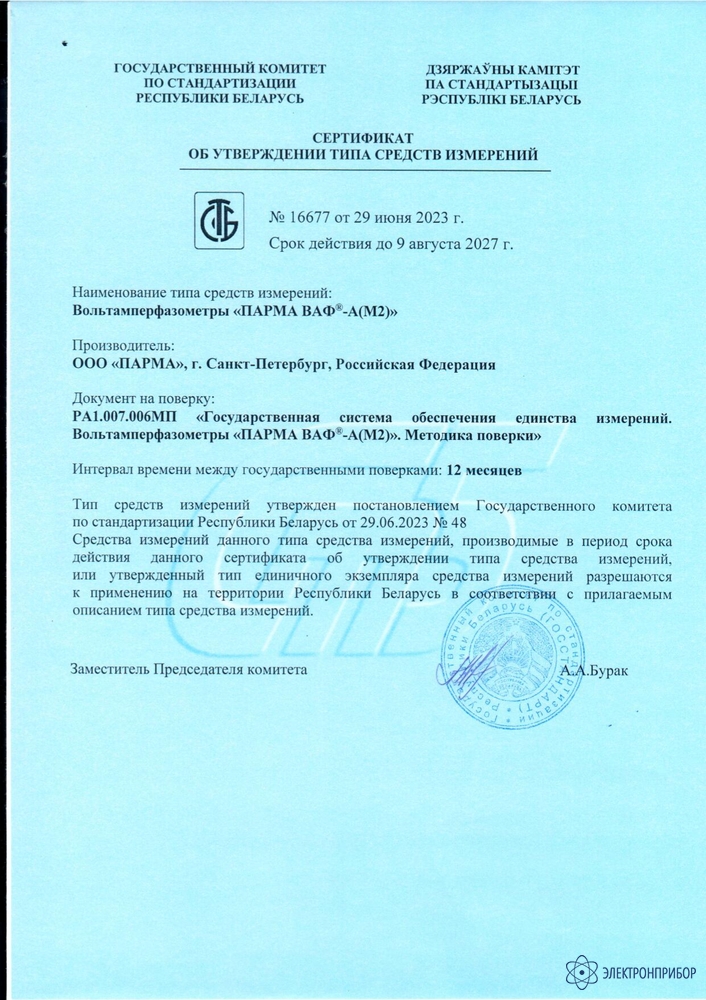

Файлы для ПАРМА ВАФ-А(М2)
Файлы для ПАРМА ВАФ-А(М2)
