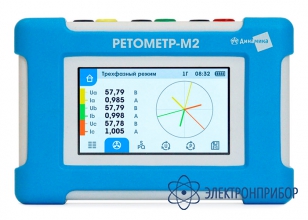

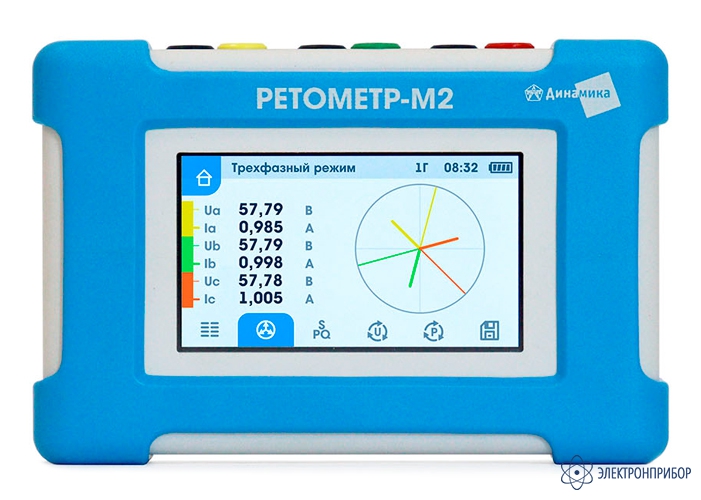

РЕТОМЕТР-М2 — цифровой вольтамперфазометр

Код товара: 26561
  • 84175-21
    Цифровой вольтамперфазометр РЕТОМЕТР-М2 Цифровой вольтамперфазометр РЕТОМЕТР-М2

    • Гарантия

      5 лет

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      84175-21 до 20.12.2026

    • Единый реестр РРП

      3206\2\2023

    • Реестр промышленной продукции РФ

      3206\2\2023

    • Производитель

      Динамика, Россия

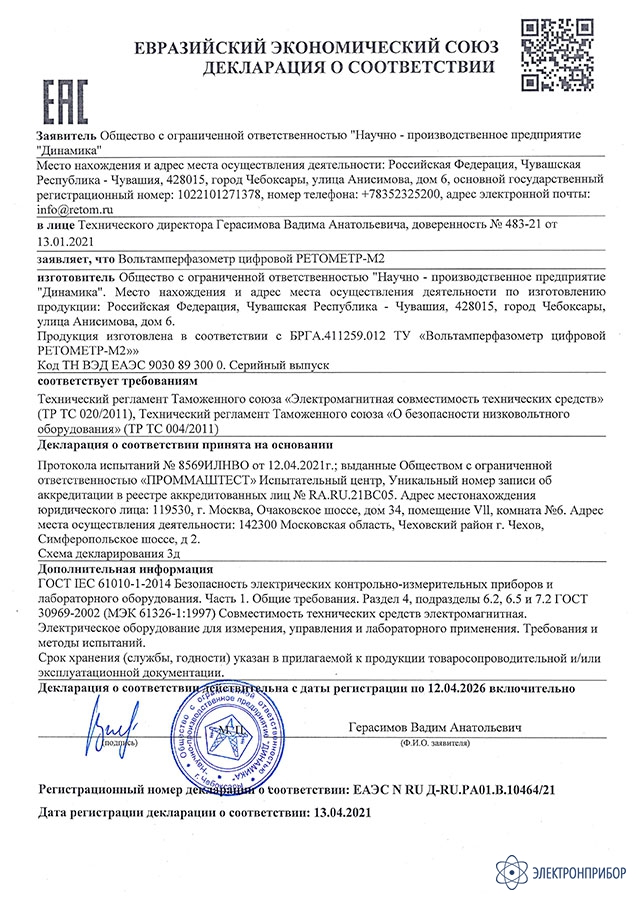

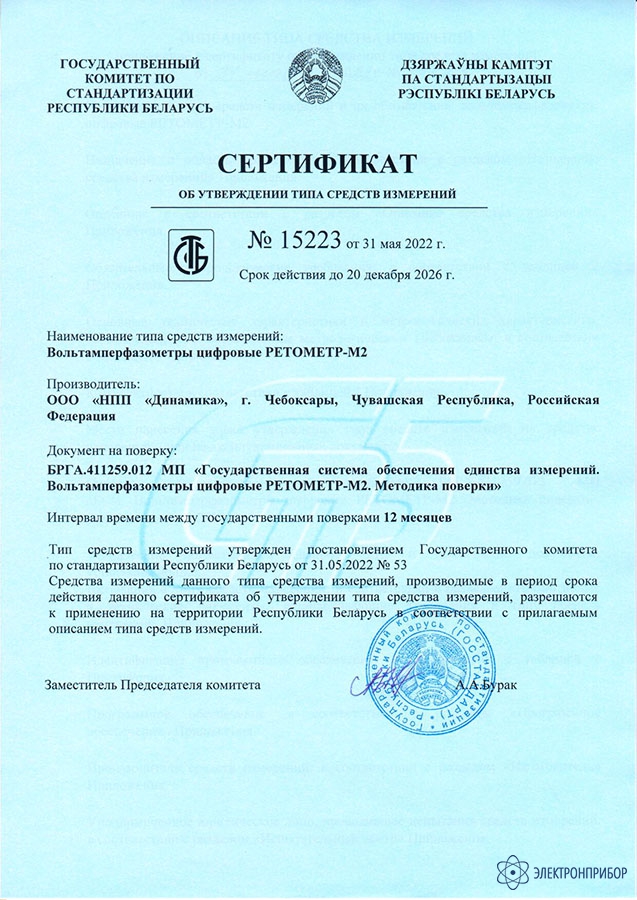

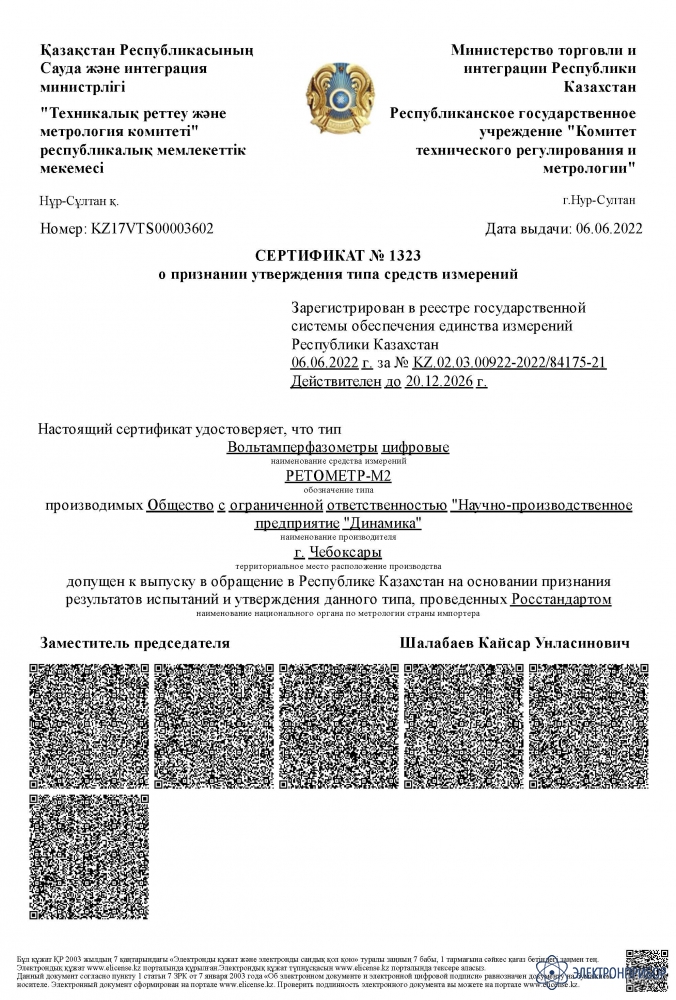

    Сертификаты

    Назначение цифрового вольтамперфазометра РЕТОМЕТР-М2:

    РЕТОМЕТР-М2 – трехфазный многофункциональный и полностью автоматизированный прибор нового поколения, предназначенный для измерения параметров в трехфазных и однофазных электрических цепях с рабочей частотой 50 Гц, и позволяющий осуществлять поиск источника искажений без применения дорогих устройств анализа сети.

    Прибор является незаменимым помощником для персонала служб релейной защиты и автоматики энергопредприятий, служб главного энергетика, промышленных предприятий и многих других специалистов, занятых эксплуатацией электроустановок.

    Преимущества цифрового вольтамперфазометра РЕТОМЕТР-М2:

    • трехфазный и однофазный режимы измерения с возможностью вывода на экране в текстовом и графическом виде измеряемых параметров;
    • измерение силы переменного тока до 40 А с возможностью расширения до 30 кА при использовании токовых клещей РЕТ-ДТ;
    • измерение напряжения до 750 В, что позволяет работать в сетях 660 В;
    • измерение всех параметров однофазной и трехфазной систем: измерение тока и напряжения с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;
    • анализ трехфазной системы: измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения с расчетом их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
    • сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
    • режим «Полярность ТТ и ТН»: определение полярности обмоток у трансформаторов тока и напряжения;
    • режим «Прозвонка»: безопасная проверка целостности соединений в цепи;
    • малогабаритные токовые клещи дают возможность измерения тока в самых труднодоступных местах;
    • фиксация на экране измеряемых параметров;
    • встроенный аккумулятор, обеспечивающий быстрый заряд и отсутствие «эффекта памяти»;
    • ударопрочный корпус со встроенными магнитами позволяет легко закрепить прибор как на металлической поверхности, так и на клапане сумки;
    • контрастный цветной дисплей с сенсорным управлением;
    • простой и понятный интерфейс для быстрого и удобного взаимодействия с прибором;
    • наглядное построение трехфазной векторной диаграммы;
    • удобный способ зарядки с помощью порта USB type-C;
    • возможность сохранения и просмотра результатов измерений на ПК;
    • возможность удаленного обновления прошивки прибора (через ПК).

    Область применения цифрового вольтамперфазометра РЕТОМЕТР-М2:

    РЕТОМЕТР-М2 позволяет осуществлять:

    • измерение тока и напряжения однофазной системы с расчетом полной, активной и реактивной мощности, КПД – cosφ и потери – tgφ, а также полного, активного и реактивного сопротивления контролируемой цепи;
    • снятие трехфазной векторной диаграммы напряжения и тока, измерение полной, активной и реактивной мощности, cosφ, в каждой фазе, а также трехфазной активной мощности и общего коэффициента мощности;
    • измерение прямой, обратной и нулевой составляющих трехфазного тока и напряжения, их полной, активной и реактивной мощности, а также коэффициентов несимметрии;
    • выполнение полного комплекса измерений на основной, третьей, пятой, седьмой и девятой гармониках благодаря подключаемому входному цифровому фильтру на 50, 150, 250, 350, 450 ГЦ;
    • сравнение двух сигналов напряжения или тока с вычислением угла между ними или их отношения;
    • контроль чередования фаз;
    • одновременное измерение в двух гальванически развязанных цепях напряжения постоянного тока;
    • проверку целостности проводов и соединений;
    • проверку полярности обмоток трансформаторов тока и напряжения.

    Удобство эксплуатации цифрового вольтамперфазометра РЕТОМЕТР-М2:

    Прибор очень удобен и прост в эксплуатации, может длительное время работать в автономном режиме от встроенного аккумулятора, позволяет проводить измерения в лабораторных и полевых условиях в широком температурном диапазоне, а также в условиях слабой освещенности.

    Корпус прибора выполнен из ударопрочной пластмассы и поставляется в удобной сумке с ремнем, которая служит также и для хранения аксессуаров. Кроме этого, РЕТОМЕТР-М2 помещен в защитный чехол, позволяющий крепить прибор на верхнем клапане сумки или на металлической поверхности (шкаф, панель, реечная конструкция панели и прочее).

  • Технические характеристики цифрового вольтамперфазометра РЕТОМЕТР-М2:

    Параметр Значение
    Измерение напряжения и силы переменного тока в режиме измерений среднеквадратичных значений
    Количество измерительных каналов напряжения (Ua, Ub, Uc) 3
    Количество измерительных каналов тока (Ia, Ib, Ic) 3
    Входное сопротивление каналов напряжения, МОм, не менее 2
    Диапазон измерений СКЗ1) напряжения переменного тока U2) , В от 0,06 до 750
    Пределы допускаемой основной абсолютной погрешности измерений СКЗ напряжения переменного тока в диапазоне частот от 40 до 80 Гц, В:
    - для поддиапазона свыше 60 до 750 В
    - для поддиапазона свыше 6 до 60 В включительно
    - для поддиапазона от 0,06 до 6 В включительно

    ± (0,005·x+0,3)3)
    ± (0,005·x+0,03)
    ± (0,002·x+0,015)
    Диапазон измерений СКЗ силы переменного тока, А от 0 до 40
    Пределы допускаемой основной абсолютной погрешности измерений СКЗ силы переменного тока в диапазоне частот от 45 до 65 Гц, А:
    - для поддиапазона свыше 6 до 40 А
    - для поддиапазона свыше 0,4 до 6 А включительно
    - для поддиапазона от 0 до 0,4 А включительно

    ± (0,015·х + 0,03)
    ± (0,015·х + 0,003)
    ± (0,015·х + 0,004)
    Измерение напряжения постоянного тока
    Количество измерительных каналов напряжения (Ua) 1
    Диапазон измерений напряжения постоянного тока, В от 0 до 750
    Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В:
    - для поддиапазона свыше 60 до 750 В
    - для поддиапазона свыше 6 до 60 В включительно
    - для поддиапазона от 0 до 6 В включительно

    ± (0,005·x+0,3)
    ± (0,005·x+0,03)
    ± (0,002·x+0,01)
    Измерение напряжения и силы переменного тока в режиме измерений по основной частоте
    Количество измерительных каналов напряжения (Ua, Ub, Uc) 3
    Количество измерительных каналов тока (Ia, Ib, Ic) 3
    Входное сопротивление каналов напряжения, МОм, не менее 2
    Диапазон измерений фазного СКЗ напряжения переменного тока основной частоты U(1)2), В от 0 до 750
    Пределы допускаемой основной абсолютной погрешности измерений фазного СКЗ напряжения переменного тока на частоте 50 Гц, В:
    - для поддиапазона свыше 60 до 750 В
    - для поддиапазона свыше 6 до 60 В включительно
    - для поддиапазона от 0 до 6 В включительно

    ± (0,005·x+0,3)
    ± (0,005·x+0,03)
    ± (0,002·x+0,01)
    Диапазон измерений фазного СКЗ силы переменного тока основной частоты I(1), А от 0 до 40
    Пределы допускаемой основной абсолютной погрешности измерений фазного СКЗ силы переменного тока на частоте 50 Гц, А:
    - для поддиапазона свыше 6 до 40 А
    - для поддиапазона свыше 0,4 до 6 А включительно
    - для поддиапазона от 0 до 0,4 А включительно

    ± (0,015·х + 0,03)
    ± (0,015·х + 0,003)
    ± (0,015·х + 0,004)
    Измерение частоты
    Диапазон измерений частоты напряжения переменного тока, Гц от 40 до 80
    Диапазон напряжения переменного тока, В от 0,6 до 750
    Пределы допускаемой абсолютной погрешности измерений частоты напряжения переменного тока, Гц ± 0,01
    Измерение угла сдвига фаз
    Диапазон измерений угла фазового сдвига между напряжениями, токами, напряжением и током, градус от -180 до +180
    Диапазон напряжения переменного тока, В от 0,06 до 750
    Диапазон силы переменного тока (для токовых клещей из комплекта поставки), А от 0,04 до 40
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжениями в диапазоне частот от 45 до 55 Гц (между входами Ua, Ub, Uc), градус:
    - для поддиапазона: от 0,06 до 0,6 В включительно
    - для поддиапазона: свыше 0,6 до 750 В


    ± 1,8
    ± 0,5
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между напряжением и током в диапазоне частот от 45 до 55 Гц (между входами Ua и Ia, Ib, Ic), градус:
    - для поддиапазона: от 0,04 до 0,2 А включительно
    - для поддиапазона: свыше 0,2 до 40 А


    ± 3,6
    ± 1,5
    Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между токами в диапазоне частот от 45 до 55 Гц (между входами Ia и Ib), градус:
    - для поддиапазона: от 0,04 до 0,2 А включительно
    - для поддиапазона: свыше 0,2 до 40 А


    ± 5,0
    ± 2,5
    Дополнительные функции
    Фиксация измеренных параметров на экране трехфазной векторной диаграммы напряжения и тока
    Расчет прямой, обратной и нулевой последовательностей трехфазного сигнала (значение и фазовый угол)
    Расчет мощности (полная, активная, реактивная и косинус угла) одной фазы
    Расчет мощности (полная, активная, реактивная и косинус угла) в каждой из трех фаз трехфазного сигнала
    Расчет мощности (полная, активная, реактивная и косинус угла) прямой, обратной и нулевой последовательностей
    Расчет суммарной активной мощности и коэффициента мощности трехфазного сигнала
    Расчет сопротивления по измеренному напряжению и току (полное, активное или реактивное с учетом знака)
    Расчет соотношения между двумя напряжениями (Ua и Ub) или токами (Ia и Ib) (коэффициент трансформации)
    Расчет соотношения и измерение угла между двумя токами (Ia и Uc) в режиме ДТ
    Проверка целостности проводника - в режиме «прозвонка»
    Проверка полярности обмоток измерительных трансформаторов тока и напряжения
    Диапазон отображаемых значений мощности, ВА, Вт, Вар, кВА, кВт, кВар 0,001… 999,9
    Диапазон отображаемых значений сопротивления, Ом, кОм 0,001… 999,9
    Диапазон отображаемых значений коэффициента трансформации 0,001… 999,9
    Общие характеристики
    Пределы допускаемых дополнительных погрешностей измерений напряжения, силы тока, фазы, частоты при изменении температуры окружающего воздуха от нормального значения до предельных значений в диапазоне рабочих температур, не более, на каждые 10 °C ± (0,5 предела основной погрешности)
    Масса вольтамперфазометра, кг, не более 0,7
    Масса комплекта (с тремя клещами токовыми из комплекта поставки, сумкой, устройством зарядным, измерительными щупами и ЗИП), кг, не более 3
    Габаритные размеры (ширина × высота × глубина), мм, не более 185 × 125 × 50
    Габаритные размеры (в сумке), мм, не более 310 × 210 × 180
    Требования безопасности по ГОСТ IEC 61010-1-2014:
    - изоляция
    - категория монтажа (категория перенапряжения)
    - степень загрязнения микросреды
    основная
    CАТ II
    2
    Испытательное напряжение (СКЗ) электрической прочности изоляции, В:
    - каналов напряжения относительно корпуса вольтамперфазометра
    3250
    Сопротивление изоляции между корпусом и гальванически изолированными токоведущими частями вольтамперфазометра, МОм, не менее 20
    Защита от поражения электрическим током ГОСТ 12.2.007.0-75 класс II
    Требования по ЭМС ГОСТ Р МЭК 61326-1-2014 для промышленной электромагнитной среды
    Условия применения
    Диапазон рабочих температур, °C от -20 до +40
    Нормальная температура, °C 20 ± 5
    Температура транспортирования, °C от -50 до +50
    Температура хранения, °C от 5 до 40
    Относительная влажность воздуха при 25 °C, %, не более 80
    Высота над уровнем моря, м, не более 2000
    Группа условий эксплуатации по ГОСТ 30631-99 М23
    Степень защиты по ГОСТ 14254-2015 IP20
    Электрическое питание вольтамперфазометра:
    - тип аккумулятора
    - количество элементов, штук
    - напряжение постоянного тока, В
    Li-pol
    1
    3,7
    Потребляемый ток от устройства зарядного в режиме заряда, А, не более 1,5
    Средний срок службы (за исключением аккумулятора, индикатора, устройства зарядного, клещей токовых), лет 30
    Средняя наработка на отказ, ч, не менее 25000
    Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более 3

    Примечание:
    1) СКЗ – среднеквадратичное значение;
    2) в однофазном режиме не более 750 В, в трехфазном не более 700 В;
    3) здесь и далее, х – измеряемое значение.

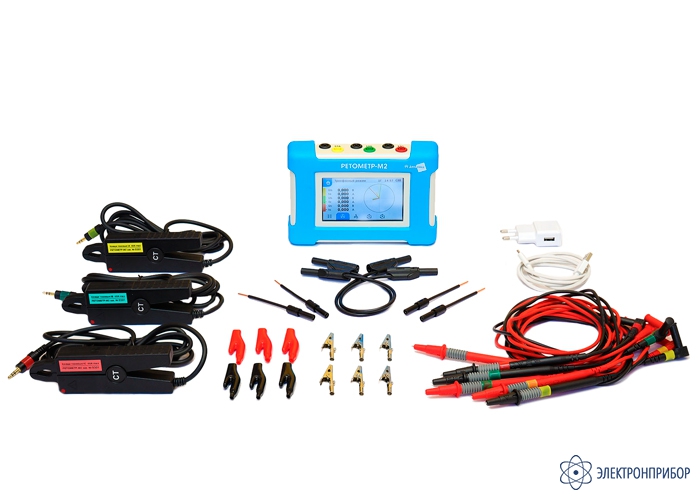

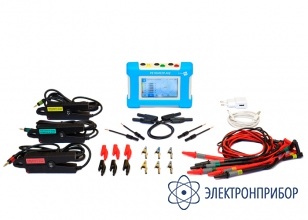

  • Комплект поставки РЕТОМЕТР-М2

    № Наименование Количество
    1 Цифровой вольтамперфазометр РЕТОМЕТР-М2 1
    2 Токовые клещи 1
    3 Сетевой адаптер 1
    4 Щупы измерительные 1
    5 Зажимы типа "крокодил" 1
    6 Переходники и перемычки 1
    7 Сумка для транспортирования прибора 1
    8 Документация 1
