Измерение параметров хода подвижных частей РПН

ПКР-2 — прибор для контроля РПН трансформаторов

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      36 месяцев

    • Госреестр РФ

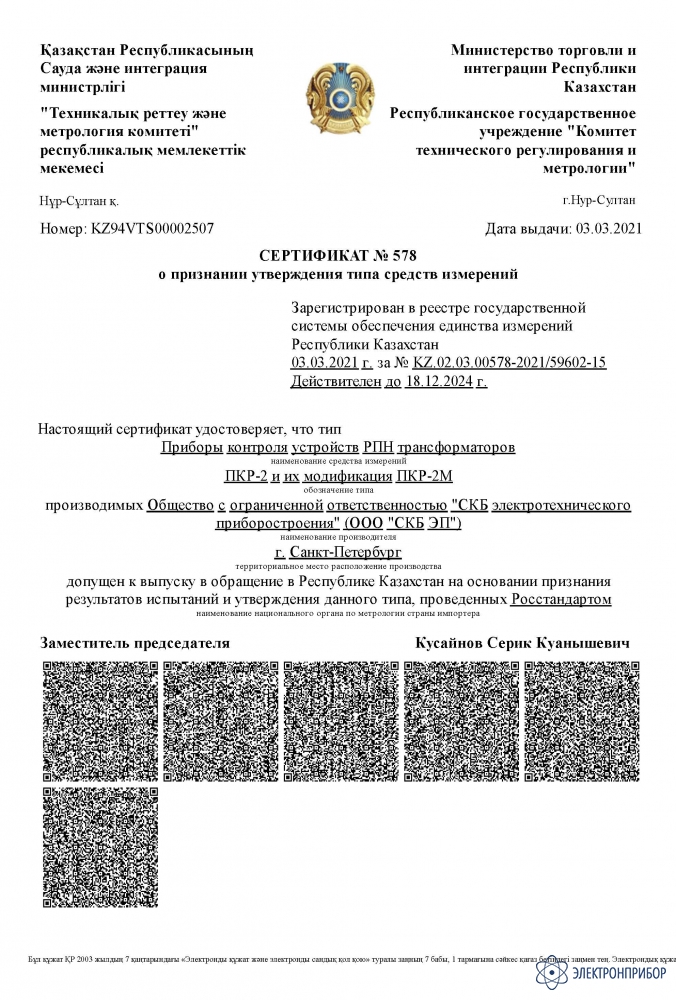

      59602-15

    • Производитель

      СКБ ЭП

    • Артикул

      СКБ035.00.00.000

    Назначение прибора для контроля РПН трансформаторов ПКР-2:

    Прибор для контроля РПН трансформаторов ПКР-2 предназначен для проведения диагностики устройств регулирования под напряжением трансформаторов.

    Как известно, четкая работа переключающего устройства зависит от многих факторов, не только исправности отдельных элементов (реакторов, резисторов и др.), но в большей степени от верной последовательности работы всех механизмов переключающего устройства. Дефекты, возникшие в некоторых элементах приводных механизмов, из-за люфтов и прочего могут стать причиной ненормальной работы переключающего устройства, что может привести к выходу из строя трансформатора или даже аварии. Следовательно, одна из основных проверок переключающего устройства – это проверка последовательности работы его элементов.

    Для проверки исправной последовательности работы переключающих устройств проводят следующие проверки:

    • для реакторного типа РПН – это круговая диаграмма срабатывания контакторов и избирателей,
    • для быстродействующего типа РПН – это тоже круговая диаграмма, а также требуется осциллограмма работы контакторов.

    «Круговая диаграмма» - это диаграмма последовательности срабатывания элементов переключающего устройства в зависимости от угла поворота основного вала переключающего устройства либо от количества оборотов вала привода. Так как на круговой диаграмме невозможно отразить работу контакторов, делается дополнительная проверка – «осциллограмма контакторов». Основное требование к приборам подобного плана – это достоверное снятие характеристик последовательности переключения РПН трансформаторов.

    Возможности и особенности прибора для контроля РПН трансформаторов ПКР-2:

    Прибор для контроля РПН трансформаторов ПКР-2 имеет дополнительный измерительный канал для снятия временной диаграммы переключения контактора без вскрытия бака РПН

    Прибор позволяет проводить проверку основных характеристик РПН, указываемых в нормативных документах, как реакторного типа (РНТ-13 и др.), так и быстродействующих (РС-3, РС-4 и др.) РПН.

    К ним относятся:

    • для реакторного РПН это: круговая диаграмма срабатывания контакторов и избирателей одновременно по 3 фазам
    • для быстродействующих РПН – это круговая диаграмма срабатывания контакторов и избирателей, а также осциллограмма переключения контакторов, одновременно по 3 фазам

    Одной из особенностей прибора является возможность снятия осциллограмм работы контакторов и снятие круговой диаграммы одновременно по всем фазам, без установки дополнительных внешних элементов, таких как перемычки или внешние резисторы, в отличие от других выпускаемых приборов. Есть возможность курсорных измерений параметров осциллограмм контакторов.

    Также, снимая круговую диаграмму, можно одновременно осциллографировать с частотой дискретизации 100 мкс, что дает возможность измерять временные интервалы с более высокой точностью, чем остальные приборы. Кроме того, нормативные документы на РПН указывают, что «ток в цепи контактора при замкнутых контактах должен быть не менее 2А», а используемая в нашем приборе методика измерения позволяет обеспечить для основной группы РПН как раз ток 2А, но не только через основные контакты, а также и через дугогасящие .

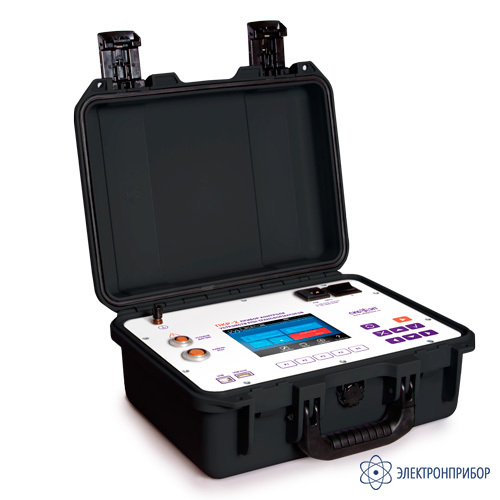

    ПКР-2 представляет собой автономный прибор в защищенном кейс-корпусе, работающий от сети переменного тока 220 В. Он не требует ноутбука или персонального компьютера для работы. Прибор комплектуется датчиком оборотов угловых перемещений с возможностью установки на вал привода РПН. Набор специальных насадок позволяет установить датчик на различные приводы РПН. Конструкция датчика позволяет проводить измерение, как при использовании электропривода, так и ручного привода РПН в отсутствии электропитания. ПКР-2 предлагает удобный пользовательский интерфейс, современный набор коммуникационных стандартов с ПК(USB 1.1, LAN), предоставление данных на ПК.

  • Технические характеристики прибора для контроля РПН трансформаторов ПКР-2:

    Параметр Значения
    Максимальное время регистрации, мин 20
    Максимальная погрешность измерения времени при регистрации, с tрегист*10-4 ± 100*10-6
    Частота дискретизации измерения сопротивления на канал, кГц 10 ± 0,1
    Разрешающая способность измерения временных интервалов, мс ± 0,1
    Постоянная времени фильтра каналов измерения тока и напряжения, мс 0,03…0,04
    Диапазон измерений угловых перемещений датчиком, град 0,36 ÷ 360
    Абсолютная погрешность измерения угловых перемещений,град ± 0,54
    Амплитуда выходного напряжения каналов, В 17 ± 10%
    Амплитуда выходного тока каналов, мА 80 ±10%
    Форма выходного сигнала прямоуг.
    Основная относительная погрешность измерения среднего напряжения каналов, % ± 5
    Основная относительная погрешность измерения среднего тока каналов, % ± 5
    Частота выходного напряжения, Гц 2500 (±1%)
    Постоянное выходное напряжение измерительных каналов, В 0 ÷ 20 (±10%)
    Постоянный выходной ток измерительных каналов, А 0 ÷ 4 (±10%)
    Основная относительная погрешность измерения напряжения постоянного тока, % ± 2
    Основная относительная погрешность измерения постоянного тока, % ± 2
    Количество каналов связи с компьютером, шт
    USB 2.0 типа B
    USB host 2.0 типа А
    Потребляемая мощность в режиме ожидания пуска не более, Вт 15
    Потребляемая мощность в режиме измерений не более, Вт 150
    Время работы от встроенного аккумулятора в режиме ожидания, час 8
    Время работы от встроенного аккумулятора в режиме измерения, час 3
    Габаритные размеры корпуса прибора, мм 360х290х165
    Масса измерительного блока прибора не более, кг 5,1
    Масса комплекта датчиков, приспособлений и кабелей не более, кг 7
    Диапазон температуры окружающего воздуха при эксплуатации прибора , °С от -20 до +40
    Диапазон температур окружающего воздуха в режиме заряда встроенных аккумуляторов прибора , °С от 0 до +40
    Относительная влажность воздуха, % от 30 до 80

  • Комплект поставки ПКР-2

    Наименование, Индекс Применение Фото Количество
    1

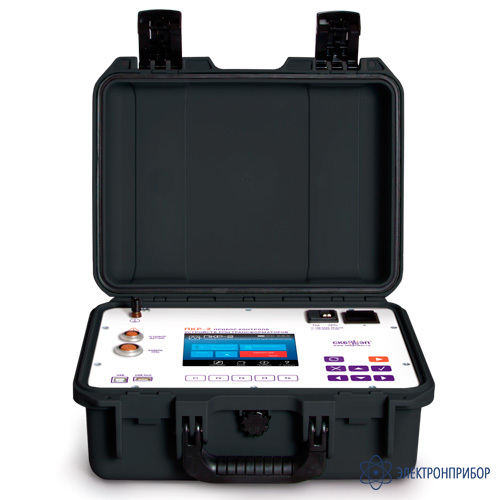

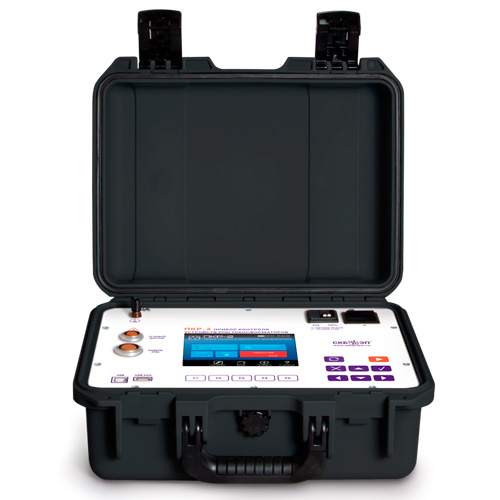

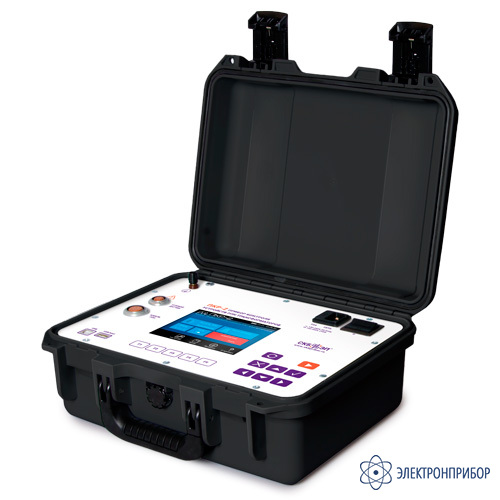

    Измерительный блок ПКР-2 СКБ035.00.00.000

    Прибор и сопроводительная документация: встроенный режим безразборной диагностики устройств РПН (режим DRM), сертификат о калибровке, руководство по эксплуатации, формуляр, методика выполнения измерений, программное обеспечение (ПО) для ПК. 1
    2

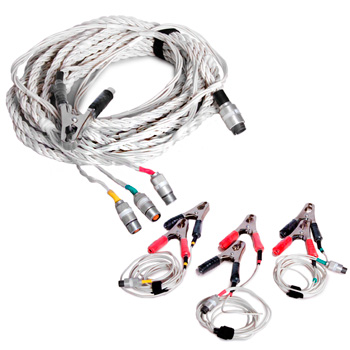

    Кабель измерительный с соединителем и контактными зажимами
    СКБ035.29.00.000
    СКБ035.24.00.000
    СКБ035.24.00.000-01
    СКБ035.24.00.000-02

    Используется: 1) Разборный метод диагностики. Для подключения к контактам устройства РПН трансформатора внутри бака. 2) Безразборный метод диагностики (метод DRM). Для подключения к вводам трансформаторов до 220 кВ включительно. 3

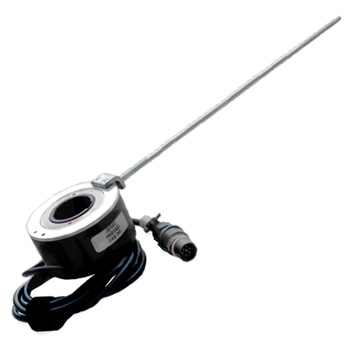

    3 Датчик углового перемещения ДП22 СКБ035.26.00.000 Датчик позволяет измерять угол поворота и число оборотов вала устройства РПН (в комплекте паспорт и сертификат о калибровке). Диапазон измерений угла 0 - 360º (необходимо выбрать подходящую оси из дополнительной комплектации). 1

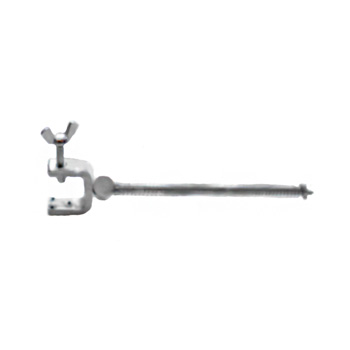

    4 Струбцина СКБ035.30.00.000 Для фиксирования датчика ДП22 на приводе устройства РПН. 1

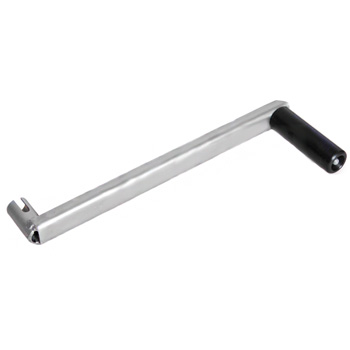

    5 Ручка СКБ028.25.00.000 Для крепления магнитного прижима. Рукоять для поворачивания вала РПН. Используется совместно с осями из дополнительной комплектации. 1

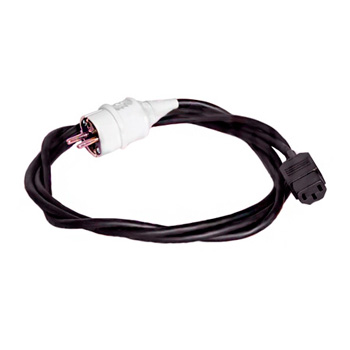

    6 Кабель сетевой СКБ018.09.00.0000 Для подключения прибора к сети питания. Температурный диапазон -15 ÷ +45 ºС (длина 1,5 м.). 1

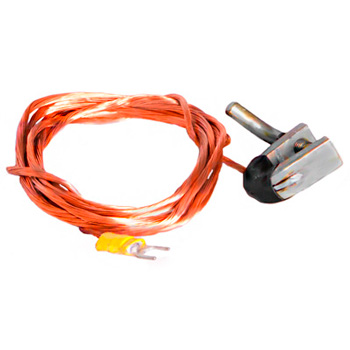

    7 Провод заземления СКБ010.01.00.000 Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50А (длина 1,8 м.). 1
    8 Ось №10 совместно со втулкой СКБ035.25.00.000 Ось №10 предназначена для приводов устройств РПН типа MZ-4.1; M3.2; M3-4. Для привода ПДП-4У используется совместно со втулкой СКБ035.25.05.000. Для остальных приводов смотрите оси в таблице "Дополнительная комплектация". 1

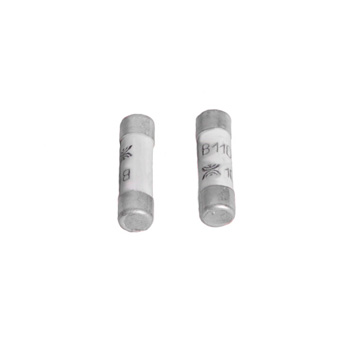

    9 Предохранитель ВП2Б-1В-2А Для защиты источника питания. 2

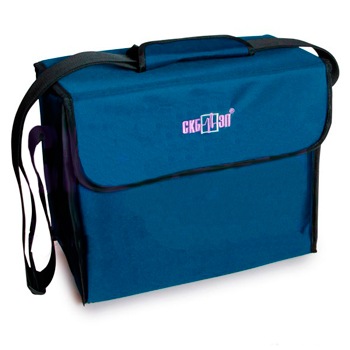

    10 Сумка СКБ126.06.00.000 Для переноски кабелей и комплектующих. 1
  • Дополнительная комплектация ПКР-2
