Ганимед

Измерение параметров хода подвижных частей РПН

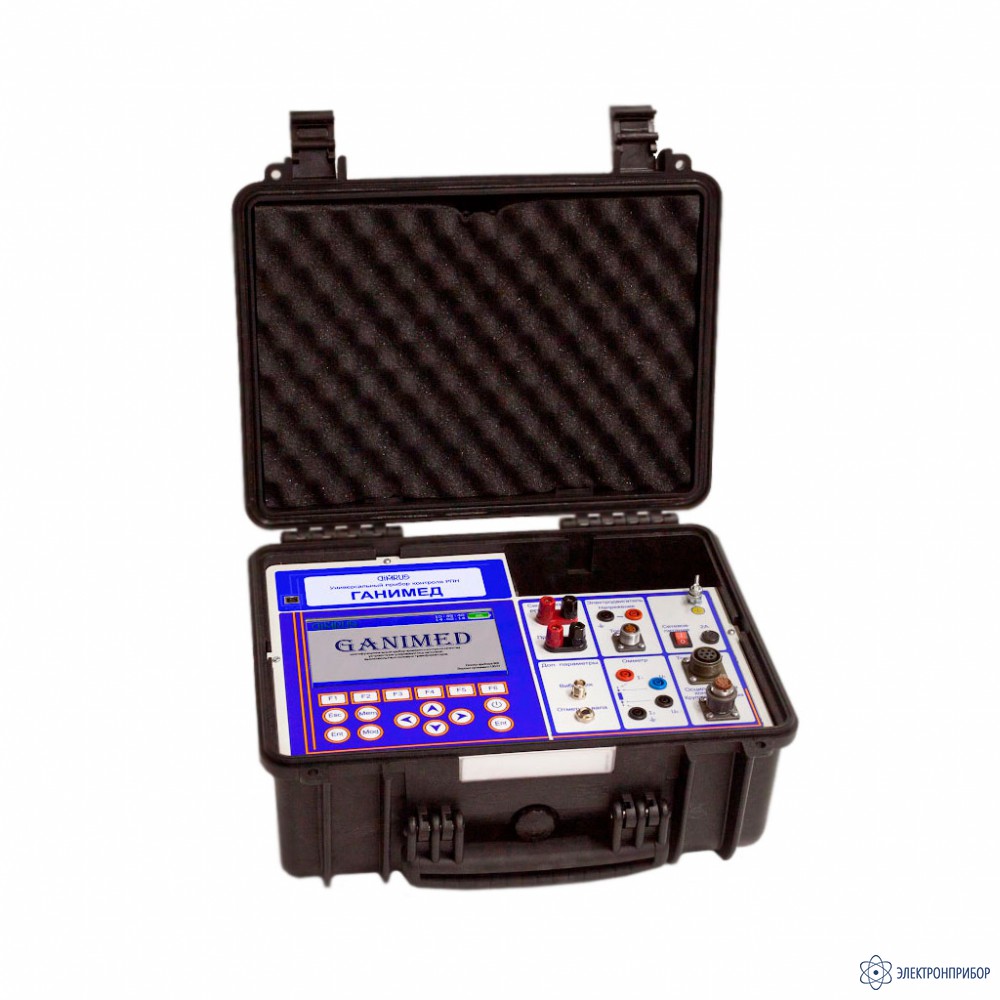

Ганимед — универсальный прибор контроля состояния РПН силовых трансформаторов

Код товара: 35659
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      50024-12 до 21.03.2027

    • Производитель

      Димрус, Россия

    Описание универсального прибора контроля состояния РПН высоковольтных трансформаторов Ганимед:

    Одним из наиболее важных параметров, определяющих качество электроснабжения потребителей, является поддерживаемый энергосистемой уровень напряжения.

    Этот важный параметр поддерживается при помощи регулировочных устройств силовых трансформаторов, работающих под нагрузкой – РПН.

    Универсальный переносной прибор контроля состояния контактов и соединений в РПН высоковольтных силовых трансформаторов марки «Ганимед» предназначен для испытания, проверки и контроля качества и надежности устройств регулирования напряжения высоковольтных силовых трансформаторов.

    Возможности универсального прибора контроля состояния РПН высоковольтных трансформаторов Ганимед:

    Прибор «Ганимед» позволяет проводить регистрацию и анализ стандартных характеристик РПН, указываемых в нормативных документах заводом-изготовителем. К таким характеристикам относятся временная диаграмма работы контактора и круговая диаграмма работы избирателя РПН.

    Дополнительно прибор «Ганимед» позволяет:

    • При помощи встроенного омметра измерять переходное сопротивление внутренних контактов и соединений РПН.
    • Анализировать состояние механического привода РПН на основе графика потребляемой приводным электродвигателем мощности, зарегистрированной за один цикл коммутации, и графика синхронно зарегистрированной вибрации бака РПН.

    Особенности универсального прибора контроля состояния РПН высоковольтных трансформаторов Ганимед:

    DRM метод.

    Важной отличительной особенностью прибора «Ганимед» является практическая аппаратная и программная реализация метода измерения динамических переходных сопротивлений в РПН – DRM (Dynamic Resistance Measurement-test), сокращенно «DRM тест». Этот единственный метод, который позволяет проводить эффективную диагностику технического состояния РПН без вскрытия бака.

    Схема подключения прибора «Ганимед» при использовании данного метода диагностики РПН представлена на рисунке. На этой схеме вторичная обмотка силового трансформатора замкнута накоротко, а по первичной обмотке от прибора протекает постоянный ток, равный 1А или 2А.

    В таком режиме с замкнутой вторичной обмоткой контролируемый силовой трансформатор переводится в режим измерительного трансформатора тока, при этом величина первичного тока мало связана с процессами в сердечнике и обмотках контролируемого трансформатора.

    «DRM-тест» последовательно проводится для всех положений РПН, причем в прямом и обратном направлениях работы избирателей. Кривая изменения тока по первичной обмотке трансформатора показана на рисунке. Также по форме коммутационного импульса тока можно проводить оценку времени срабатывания контактора и нахождения РПН в положении моста.

    На рисунке одна коммутация с большим временным разрешением выделена в овале. На рисунке приведены осциллограммы работы РПН при переходе из положения 6 в положение 5 для трансформатора, имеющего дефекты в переключающем устройстве. Для временного ориентира на нижнем графике для фазы «С» приведена осциллограмма работы контактора в процессе коммутации, снятая этим же прибором, но другим методом.

    Из графиков хорошо видно различие переходных процессов в разных фазах РПН при коммутации. Эти различия были обусловлены ухудшением контактных соединений в фазе «А» и изменением временных фаз работы контактора в фазе «В».

    Реализация в одном приборе нескольких взаимодополняющих методов диагностики позволяет пользователю планировать проведение диагностических работ с максимально возможной эффективностью. При этом стратегия проведения этих работ будет учитывать реальные особенности эксплуатации контролируемого оборудования.

  • Технические характеристики универсального прибора контроля состояния РПН высоковольтных трансформаторов Ганимед:

    Параметр Значение
    Снятие осциллограммы контактора РПН
    Частота регистрации 1-10 кГц
    Время регистрации 1, 5, 10 мин
    Синхронизация от прибора (реле, сухой контакт, 5А), от РПН (~220В)
    Снятие круговой диаграммы РПН
    Максимальное время регистрации 10 мин
    Синхронизация от прибора, от РПН
    Измерение мощности электродвигателя
    Диапазон (200-10000) Вт
    Измерение вибрации
    Виброускорение (0,5—100) м/с2
    Виброскорость (0,5—100) мм/с
    Виброперемещение (15,0—500) мкм
    Частотный диапазон (3-5000) Гц
    Число линий в спектре 400, 800, 1600, 3200
    Фильтрация окно Хемминга
    Измерение сопротивления по четырех проводной схеме
    Диапазон (0,0005 – 10) Ом
    Энергонезависимая память (Flash)
    Распределение Динамическое
    Общий объем 256 Мб
    Представление данных
    Дисплей ЖКИ с подсветкой 800x480 точек
    Порт для связи с компьютером USB
    Время работы прибора
    Время работы 12 ч
    Время непрерывного измерения 2 ч
    Время зарядки 12 ч
    Физические данные
    Габаритные размеры, не более 410x340x250 мм
    Масса прибора, не более 10 кг
    Условия эксплуатации
    Прибор может эксплуатироваться в атмосфере без агрессивных сред при температуре окружающего воздуха от -20 до +40 С
    При тносительной влажности воздуха до 98% без конденсации влаги
  • Комплект поставки Ганимед

    Наименование Количество
    1 Универсальный прибор контроля состояния РПН силовых трансформаторов Ганимед 1
    2 Датчик для измерения вибрации ВК-310А 1
    3 Токовые клещи APPA32 1
    4 ДПУ-1 (энкодер) 1
    5 Кабель для связи с компьютером USB 1
    6 Кабель для подключения к сети 220 В 1
    7 Кабель для снятия осциллограммы контактора (10м) 1
    8 Кабель универсальный 6
    9 Кабель для синхронизации 2
    10 Кабель для подключения датчика вибрации 1
    11 Кабель для подключения энкодера 1
    12 Разъём типа «крокодил» A25C 10
    13 Щуп составной (каждый из 4-х частей) 7
    14 Кабель для заземления 1
    15 Компакт диск с программным обеспечением 1
