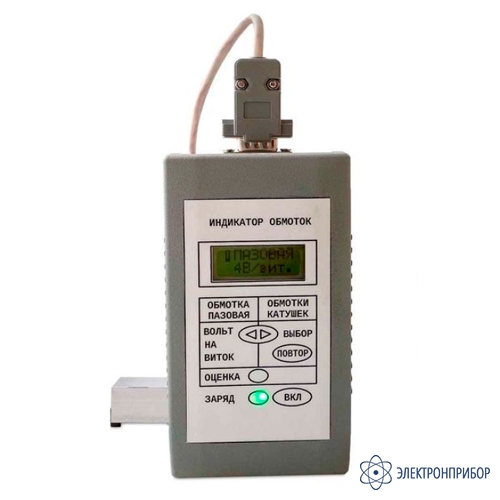

ИТОМ — тестер обмоток электрических машин

Код товара: 49270
  • в наличии

    • Гарантия

      12 месяцев

    • Артикул

      04144

    Описание тестера обмоток электрических машин ИТОМ:

    Интегральный тестер обмоток электрических машин ИТОМ предназначен для комплексной проверки состояния изоляции и наличия короткого замыкания в обмотках электрических машин с напряжением до 1000 В.

    С помощью прибора ИТОМ осуществляется проверка как однофазных, так и трехфазных обмоток электрических машин.

    Тестер позволяет проверять на наличие замкнутых витков обмотки статоров и роторов уложенных в пазы или на катушках. Тестер имеет встроенный мегаомметр с напряжением измерения 500 и 1000 В.

    Тестер комплектуется малым и большим пробником проверки пазовых обмоток на короткозамкнутые витки для электрических машин с различными размерами статора и ротора.

    Прибор имеет память для облегчения проверки многокатушечных обмоток.

    Тестер имеет цифровую, световую и звуковую индикацию режимов работы и результатов проверки.

  • Технические характеристики тестера обмоток электрических машин ИТОМ:

    Параметр Значение
    Режим мегаомметра
    Диапазоны измерений омического сопротивления с автоматическим их выбором от 10 кОм до 1 МОм с разрешением 10 кОм;
    от 1 МОм до 100 МОм с разрешением 100 кОм;
    от 100 МОм до 1000 МОм с разрешением 1 МОм
    Напряжение выбирается вручную и составляет 1000 ± 50 В;
    500 ± 50 В
    Внутреннее сопротивление измерительной
    цепи    		 1200 кОм
    Режим проверки пазовых обмоток на наличие короткозамкнутых витков
    Генерация зондирующих импульсов напряжения 1, 2, 4 В/виток для малого пробника;
    4, 8, 16 В/виток для большого пробника
    Регистрация сигнала магнитного поля от зонда да
    Определение наличия короткозамкнутого витка в пазу по превышению регистрируемого импульса заданного уровня
    Уровень порога импульса сигнала устанавливается прибором автоматически для каждого датчика и каждого значения зондирующего напряжения
    Режим проверки катушечных обмоток
    Наличие короткозамкнутых витков  для каждой катушки измеряется относительным числовым параметром параметр катушки является числом в диапазоне от 0 (короткое замыкание) до 30000 (холостой ход);
    это число пропорционально времени достижения тока намагничивания в катушке порога 0,4 А (не более) при подаче напряжения 90 ± 5 В;
    при замыкании хотя бы одного витка в катушке это время уменьшается не менее чем на 10%, что определяется прибором как неисправность
    Режимы работы прибора ручной режим непрерывных измерений;
    режим сравнения
    Память на 20 замеров для проведения серии измерений одинаковых катушек обмоток
    Общие характеристики
    Питание прибора встроенный литиевый аккумулятор;
    зарядка аккумулятора обеспечивает не менее 3 часов непрерывной работы в режиме измерения;
    зарядка осуществляется от USB-порта или от сети 220 В через адаптер питания
    Габаритные размеры прибора  170 х 40 х 50 мм
    Общий вес прибора, не более 0,5 кг
    Условия эксплуатации при температуре воздуха от 0 до +50°С

  • Комплект поставки ИТОМ

    № Наименование Количество
    1 Тестер ИТОМ 1
    2 Пробник пазовых обмоток малый (маркировка «ПАЗ») 1
    3 Пробник пазовых обмоток большой(маркировка «ПАЗ») 1
    4 Кабель измерительный мегаомметра (маркировка «МОм»)  1
    5 Кабель измерительный катушечных обмоток (маркировка «КАТ») 1
    6 Адаптер питания ROBITON USB1000 (5 В, 1000 мА,220B) для заряда аккумулятора прибора от сети 1
    7 Шнур компьютерный (штекер USB - A / штекер mini USB A 5P(M)) для заряда от сети или USB-порта 1
    8 Паспорт 1
    9 Руководство по эксплуатации  1
