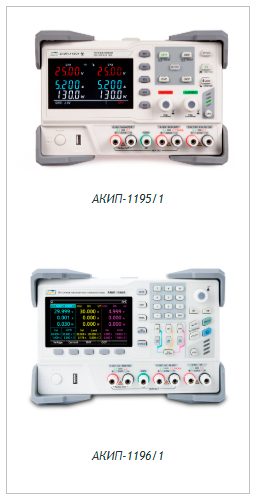

Новинка: многоканальные линейные источники питания постоянного тока серий АКИП-1195 и АКИП-1196

Представляем две новые серии многоканальных линейных источников питания АКИП-1195 и АКИП-1196. Новинки относят к классу линейных источников питания, а это означает, что они отличаются низким уровнем шумов и пульсаций.

Каналы 1 и 2 в данных сериях обладают возможностью гибкой установки выходных параметров и могут работать как в независимом режиме, так и объединятся последовательно или параллельно для увеличения выходного напряжения или тока соответственно.

Источники питания серий АКИП-1195 и АКИП-1196 предназначены для формирования стабильного выходного напряжения и тока с широкими пределами регулировки с целью использования в лабораторных и промышленных условиях для питания исследуемых устройств (ИУ).

  • Серия АКИП-1195 - это базовые многоканальные источники питания с возможностью дистанционного управления.
  • При необходимости генерации сигналов сложных форм, использования профилей и дополнительной функции мониторинга выходных параметров пользователям стоит обратить внимание на серию АКИП-1196.

Серия источников питания постоянного тока АКИП-1195

Данная серия представлена двумя моделями, каждая из которых имеет четыре выходных канала. Каналы 1, 2 и 3 регулируемые. При этом каналы 1 и 2 имеют гибкую настройку с разрешением 1 мВ/ 0,1 мА, выходное напряжение канала 3 переключается между фиксированными значениями: 1,8 В, 2,5 В, 3,3 В и 5 В. Канал 4 выполнен виде USB разъема с возможностью выдачи напряжения 5 В и тока до 2 А.

Основные выходные параметры данного источника приведены таблице 1.

Таблица 1. Выходные параметры серии АКИП-1195

Модель Uвых, В Iвых, А Рвых, Вт Uвых / IВых
Pвых		 Uвых / Iвых
Pвых
1, 2 каналы 3 канал 4 канал USB
АКИП-1195/1 0…30 0…5 150 0…6 В / 3 А
18 Вт		 5 В / 2 А
10 Вт
АКИП-1195/2 0…30 0…3 90 0…6 В / 3 А
18 Вт		 5 В / 2 А
10 Вт

Особенности:

  • режим стабилизации тока (СС) и напряжения (CV);
  • защита от перенапряжения, перегрузки по току и от перегрева;
  • высокое разрешение 1 мВ/ 0,1 мА;
  • низкий уровень пульсаций и шумов: не более 1 мВ;
  • подключение удаленной нагрузки по 4-х проводной схеме;
  • выходные клеммы на передней и задней панели;
  • встроенные интерфейсы ДУ: RS-232, USB.

Серия программируемых источников питания постоянного тока АКИП-1196

Серия АКИП-1196 является развитием серии АКИП-1195 и обладает схожим набором характеристик, но при этом дает более широкие функциональные возможности.

Данная серия представлена двумя моделями, каждая из которых имеет четыре выходных канала. Каналы 1, 2 и 3 регулируемые. Канал 4 выполнен в виде USB разъема с возможностью выдачи напряжения 5 В и тока до 2 А.

Модели в данной серии имеют одинаковые выходные характеристики, а именно:

  • Канал 1, Канал 2: 0…30 В, 5 А;
  • Канал 3: 0…6 В, 3 А;
  • Канал 4: 5 В, 2 А

Различаются модели максимальным разрешением при установке выходных параметров: 1 мВ/ 1 мА - АКИП-1196/1, 10 мВ/ 1 мА - АКИП-1196/2.

Также как и в серии АКИП-1195, источник питания серии АКИП-1196 снабжены интерфейсами дистанционного управления RS232, USB, но при этом данную группу дополняет LAN интерфейс, для реализации возможности управления источником через сетевой доступ.

Наличие цифрового интерфейса (Digital I/O) на задней панели позволяет настроить источники питания для генерации выходного сигнала запуска высокого и низкого уровня на внешний прибор или для приема внешнего сигнала запуска для управления выходом источника.

Программирование

В источниках питания серии АКИП-1196 предусмотрена функция выдачи выходных параметров «СПИСОК» в формате списка для воспроизведения сигналов произвольной формы и свободного редактирования сигналов. Такие сигналы могут быть воспроизведены в пределах полных диапазонов значений напряжения и тока. Пользователи могут задавать цикл повторения сигналов произвольной формы, а также выходное напряжение, ток и время для каждой группы данных. Кроме того, прибор предлагает различные шаблоны вывода для выбора и редактирования сигналов произвольной формы.

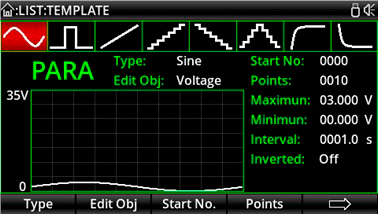

Режим формирования сигнала произвольной формы

Так же в АКИП-1196 предусмотрена функция управления выходами прибора «ЗАДЕРЖКА», данная функция позволяет включать и выключать выходы с заданной задержкой.

Для каждого из режимов доступно 2048 групп настроек, которые пользователь может задавать в ручном режиме или выбирая из предустановленных шаблонов.

Функция мониторинга

В источниках питания серии АКИП-1196 предусмотрена функция мониторинга параметров и состояний выходов, которая поддерживает все каналы, а также режимы последовательного и параллельного соединения. Функция мониторинга информирует пользователя о том, соответствует ли напряжение, ток или мощность канала заданному условию, путем настройки состояния монитора и выбора режима отклика. Когда условие выполняется, срабатывает экранное оповещение в соответствии с выбранным режимом реагирования.

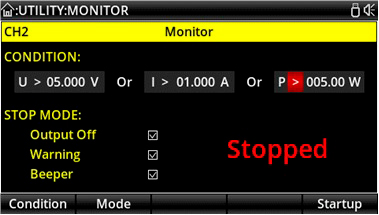

Режим мониторинга выходных параметров

Источники питания серии АКИП-1196 имеют функцию отображения формы сигнала, которая может отображать выходное напряжение, ток и мощность каждого канала на экране прибора.

Когда каждый канал работает независимо, формы сигнала напряжения, тока и мощности трех каналов могут отображаться на экране одновременно.

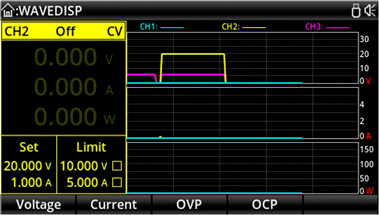

Режим отображения формы выходных сигналов

Источники питания серий АКИП-1195 и АКИП-1196 в данный момент проходят испытания для целей утверждения типа и в ближайшее время будут внесены в ГОСРЕЕСТР СИ.
